轨道车辆十轮双速换挡齿轮传动走行机构

　　这套走行传动总成主要服务于厂内轨道平车、公铁两用牵引台车以及轻型工矿轨道转运车辆的底盘走行系统，整套结构将承载车架、轮对总成、双速换挡齿轮箱、传动连杆与限位支撑件整合为一体，可直接作为整车走行部完成装配对接。从现场使用场景来看，这类十轮布局的走行机构多用于大载重、长距离轨道转运工况：厂区内重载物料转运时，车辆需要在空载快速转场与重载低速牵引两种工况间切换，传统单速传动要么空载行驶速度过低拖慢转运节拍，要么重载起步扭矩不足出现打滑、电机过载堵转，双速换挡齿轮箱正好匹配这一矛盾需求，通过箱内两组不同传动比的齿轮副切换，空载时挂入高速档获得更高走行速度，重载牵引时挂入低速档放大输出扭矩，无需更换驱动电机即可覆盖两类工况。

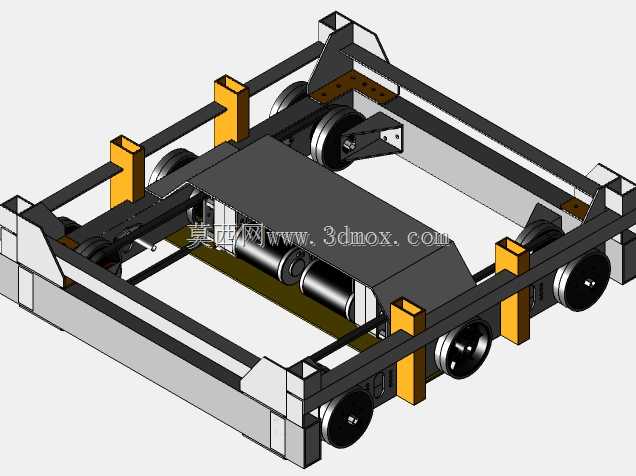

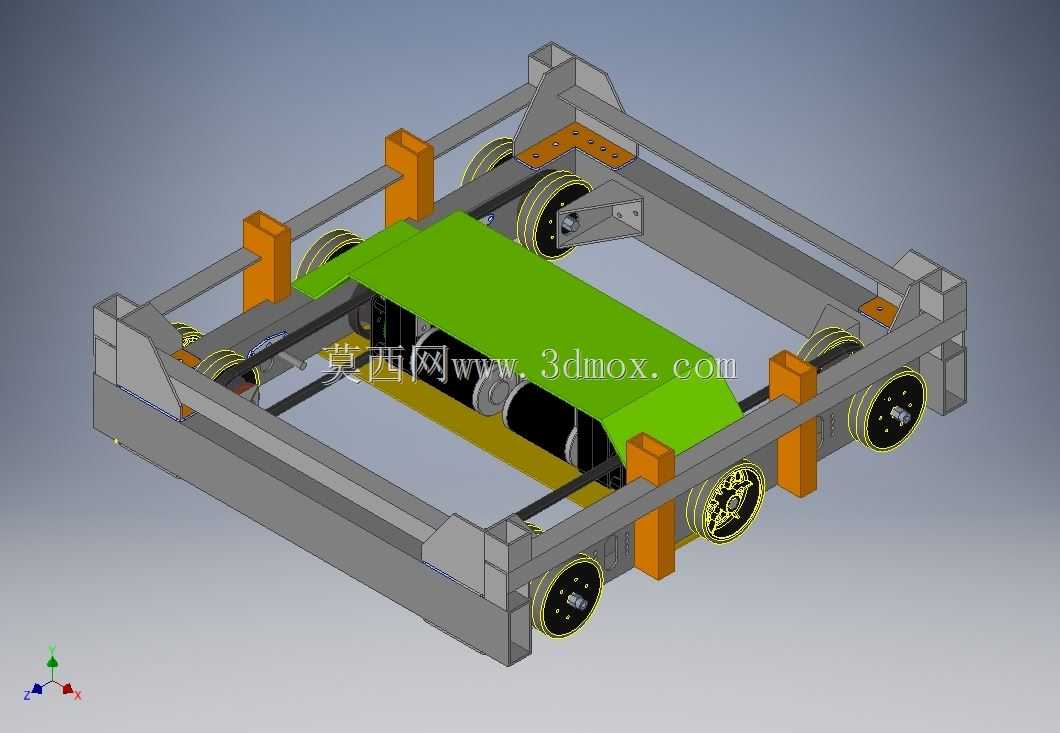

　　结构设计上，框架主体采用型钢焊接成型，两侧纵向梁与横向连接梁组成刚性承载基体，所有轮轴安装座、齿轮箱吊座、缓冲限位块的安装面均预留机加工余量，焊接完成后整体一次镗孔加工，保证十组轮对的同轴度与轨道接触平行度，避免运行中出现轮缘偏磨、啃轨问题。走行轮采用钢质轮芯搭配可拆卸轮缘结构，轮面与轨道顶面接触段做淬火处理，轮缘侧边预留磨损补偿余量，长期运行磨损后可单独拆换轮件无需整体更换轮对。齿轮箱悬挂在车架中部的安装支座上，输入轴对接驱动电机，输出端通过连杆将动力分配至各驱动轮组，箱体侧边的换挡拨叉机构可外接气动或手动换挡推杆，在车辆停稳状态下完成档位切换，箱内齿轮副采用浸油润滑，箱体结合面预留密封槽，杜绝运行中润滑油渗漏。橙色块状部件为车架与轮组之间的缓冲限位块，采用硬质聚氨酯材质，既可以约束轮组相对车架的横向窜动，又能吸收轨道接缝处产生的冲击振动，避免刚性冲击直接传递到车架上方承载的货物。整套机构的安装边界以车架外侧轮廓为限，轮组向下突出的高度、齿轮箱底部离地间隙均按照标准轨面通行要求设计，上方预留的安装平板可直接固定载货平台或牵引配重，现场装配时只需将整车落轨后对接驱动源与换挡控制管路即可投入使用，结构模块化程度高，维护时可单独拆解齿轮箱、单组轮对，无需整体吊下车架，大幅降低工矿现场的检修工作量。
