轨道货运车辆走行部转向架结构

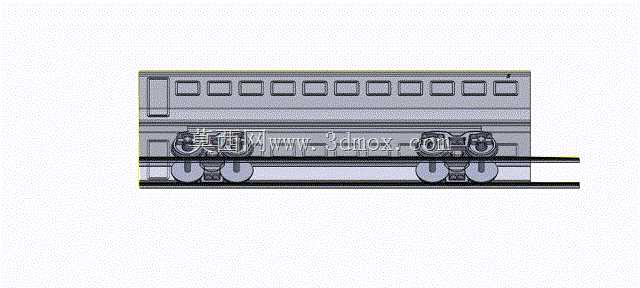

　　该三维作品呈现的是轨道货运车辆走行系统中的转向架及车体下部装配关系，建模重点落在轮对、构架、悬挂支承、牵引连接和车体承载界面之间的空间配合。对于从事铁路装备、厂矿专线车辆或城市轨道运输设备设计的人员来说，这类结构并不是孤立零件，而是决定车辆承载能力、曲线通过性能、运行稳定性以及维护便利性的核心总成。模型将车体侧部、底架边界和两条钢轨一并纳入展示，能够直观反映车辆在轨道上的姿态、轴距布置、轮轨接触位置以及下部机构与车体之间的净空关系。

　　从实际用途看，转向架承担车辆自重与货物载荷，并把垂向、横向和纵向力在车体与轨道之间传递。货运工况下，车辆常面临装载不均、启动制动冲击、道岔侧向通过以及小半径曲线运行等情况，因此走行部需要在结构强度和运动柔性之间取得平衡。模型中轮对位于构架下方，轴箱或等效支承区域承担定位作用，弹性悬挂环节用于衰减轨道不平顺引起的振动，同时限制轮对在横向和纵向的过度位移。构架作为承载骨架，需要连接轮对、支承装置、制动或牵引相关接口，其开口、横梁和侧梁位置直接影响检修空间与零部件装拆顺序。

　　设计思路上，这类转向架通常先依据轨距、轴重、车轮直径、固定轴距和车体底架接口确定总体边界，再细化构架、轮对和悬挂元件的位置。轮对内侧距、轮缘厚度、踏面形状与轨头廓形需要匹配，否则在通过曲线或道岔时会增大磨耗甚至引发爬轨风险。轴距选择同样关键：轴距过大有利于直线运行稳定，但小半径曲线通过时轮轨横向力增大；轴距过小则可能降低高速或重载状态下的蛇行稳定性。模型把多组轮对布置在车体下方，便于设计者检查两端转向架与车体端部、中部设备舱以及相邻走行部之间的干涉关系。

　　外形尺寸与安装边界方面，车体宽度、侧墙轮廓、车窗或加强肋条在模型中作为上部参考，而真正影响装配的是底架下方的牵引梁、枕梁或支承座位置。转向架相对于车体的回转中心需要保留足够转角，以适应曲线通过；车体与构架之间在垂向要考虑空重车状态下悬挂变形差，在横向要预留侧滚和横移余量，在纵向还要容纳制动、牵引产生的相对位移。轮对上方与构架、制动部件之间应保持清晰间隙，避免车轮跳动或构架扭转变形时发生接触。钢轨顶面、轮对踏面和轨侧间隙的表达，也为检查轮轨几何关系提供了直接依据。

　　在结构细节上，轮对应由车轮、车轴及相关配合部位构成，车轮踏面与轮缘的轮廓决定导向能力；构架则需要围绕轴箱定位、支承装置和附属件安装面展开。若用于货运场景，构架受力路径应尽量短而明确，使垂向载荷经支承装置传到侧梁，再通过轴箱定位结构传至轮对；纵向牵引或制动力则通过牵引连接结构在车体与转向架之间传递。弹性元件的位置不能只从视觉上布置，还要结合刚度、挠度、限位和更换空间判断。过于紧凑的结构虽然有利于降低整体长度，但会给检修、吊装和部件更换带来困难。

　　应用场景上，该类结构可用于铁路货车、厂矿运输车辆、工程轨道车或类似轨行装备的方案论证。三维建模时把车体、转向架和轨道放在同一装配环境中，能够帮助团队在早期发现底架下方设备与走行部运动包络的冲突，例如制动管路、电缆、踏板或支撑梁是否侵入转向架回转区域。对于结构设计人员，模型还可作为拆解轮对装配、校核悬挂行程、讨论维护工位布局的可视化基础。若后续进入详细设计阶段，可在现有几何关系上补充材料属性、载荷工况、关节约束和接触关系，进一步完成强度校核、运动分析和轮轨动力学评估。

　　整体来看，作品的价值不只在于展示一台轨道车辆外观，而在于把货运车辆最关键的走行部边界、轮轨关系和车体承载方式集中表达出来。通过这种装配层级清晰的三维结构，设计者可以在制图前完成空间布置预判，减少后期因轴距、回转半径、悬挂间隙或底架接口不匹配导致的返工，也便于设备选型人员理解转向架在实际线路条件中的功能定位。
