越野车辆铝制操控踏板结构设计

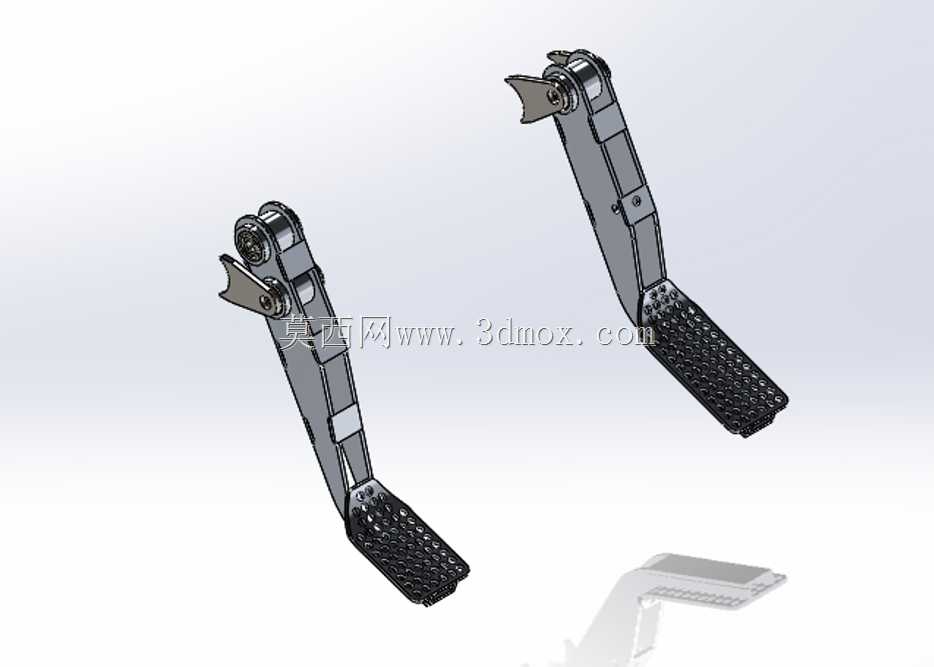

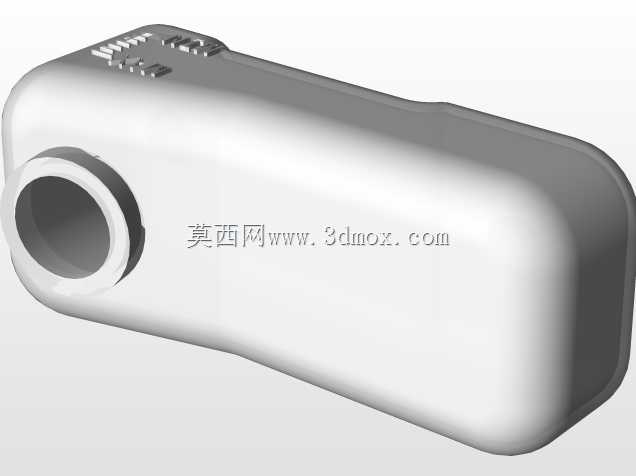

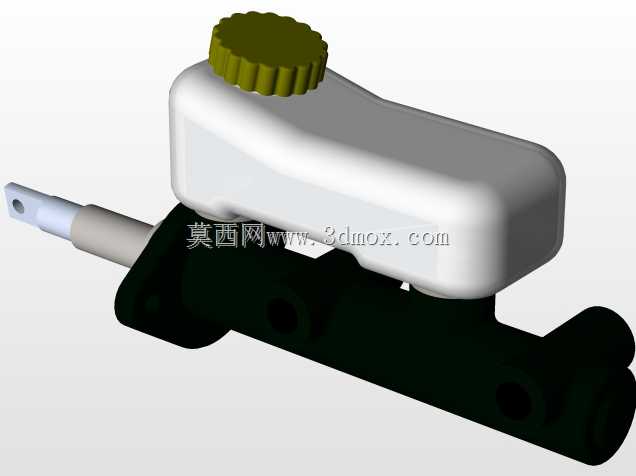

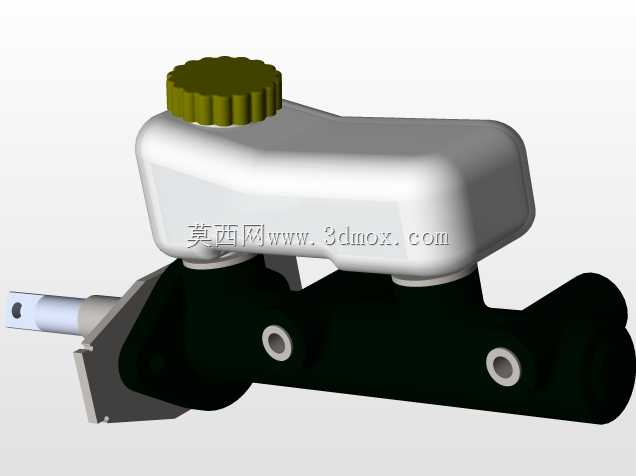

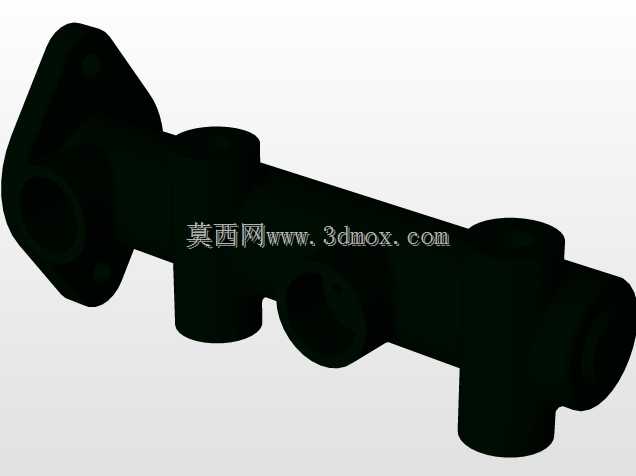

　　在非铺装路面行驶的越野车辆，驾驶舱内的操控踏板需要承受高频冲击、泥沙侵蚀以及驾驶员大力度的踩踏操作，常规乘用车辆的冲压钢板踏板很难在这种极端工况下保持长期可靠性，这套铝制踏板的设计正是针对越野场景的特殊使用需求做了全维度的结构优化。从实际装车的应用场景来看，这类踏板主要匹配硬派越野车型的油门或制动操控回路，安装位置位于驾驶舱防火墙下方的踏板支架安装位，需要和驾驶舱地板、防火墙的安装孔位完全适配，同时要预留足够的脚部活动空间，避免在颠簸路面行驶时驾驶员脚部与周边内饰件发生磕碰。踏板整体采用铝合金材质一体加工搭配局部铆接结构，相比传统钢制踏板减重超过40%，同时铝合金表面的硬质氧化层可以抵御泥沙、水渍的腐蚀，不需要额外做喷漆防锈处理，

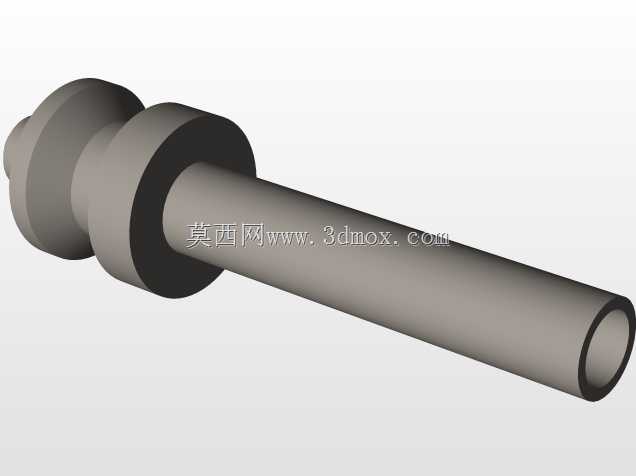

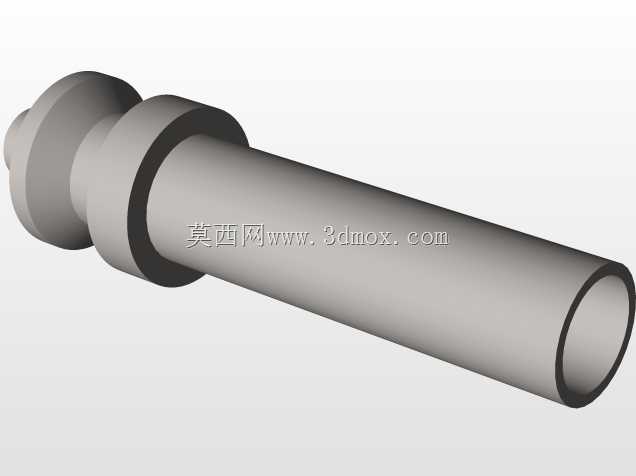

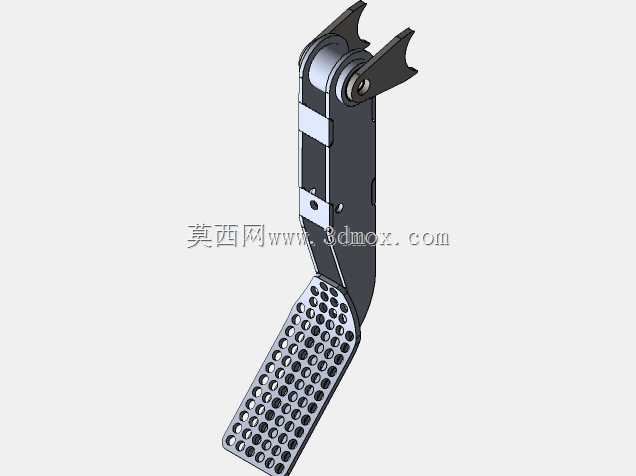

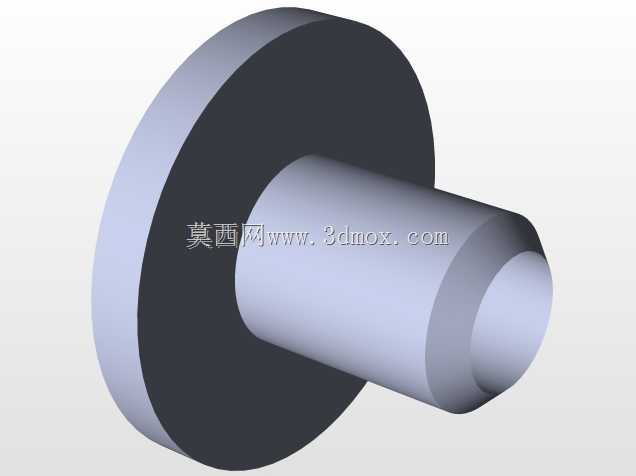

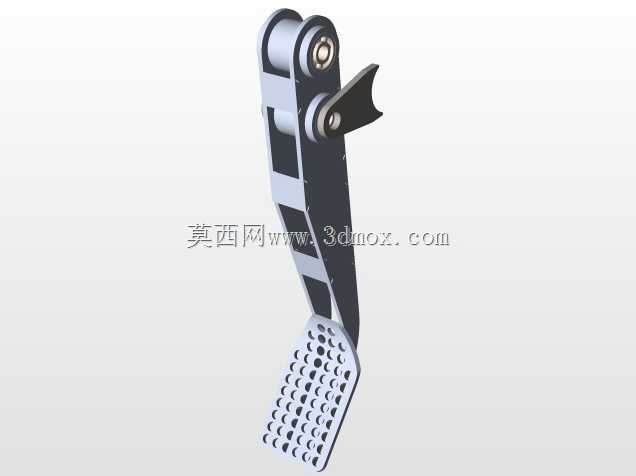

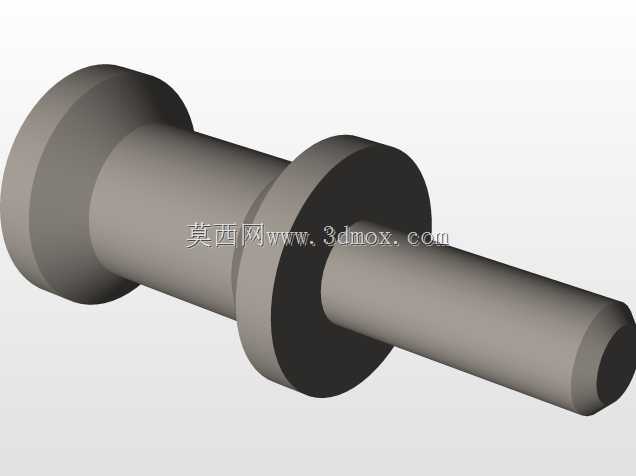

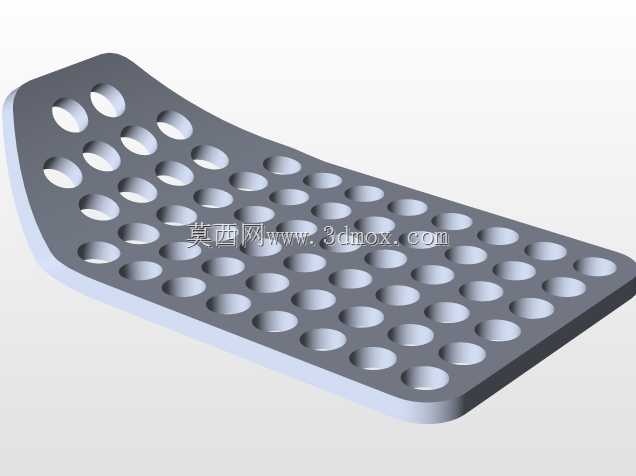

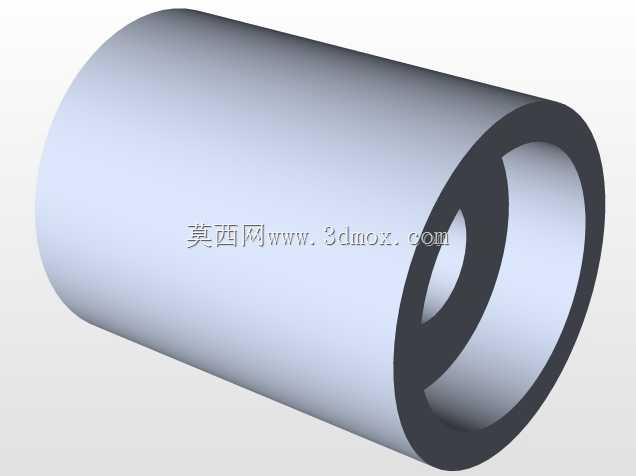

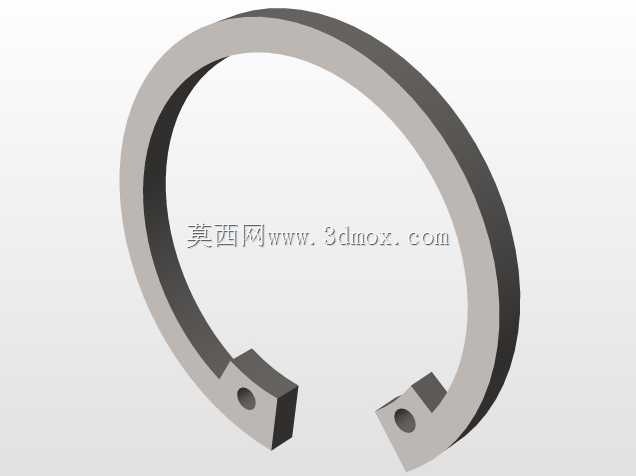

　　长期在泥泞、涉水场景下使用也不会出现锈迹卡滞的问题。踏板的踩踏面做了密集的防滑凸点阵列设计，凸点高度控制在2mm左右，既可以在驾驶员鞋底沾有泥水时提供足够的摩擦力，避免踩滑出现操控失误，又不会因为凸点过高硌脚影响长时间驾驶的脚感。踏板臂的结构做了变截面的加强设计，靠近转轴的位置截面厚度更大，向踩踏端逐步过渡到薄壁结构，在保证整体抗扭强度的前提下尽可能降低结构重量，转轴位置集成了扭簧安装位和角度限位结构，不需要额外加装独立的限位块，减少了装配时的零件数量。转轴部位采用带防尘套的铆接转轴，转轴配合面预留了润滑脂存储槽，长期使用不需要频繁加注润滑脂也能保持转动顺畅，防尘套可以阻挡泥沙进入转轴配合间隙，避免出现踏板卡滞的风险。

　　设计过程中首先确定了踏板的转动行程范围，总转动角度控制在35度以内，匹配常规越野车型的踏板行程需求，踏板面的初始角度设置为与水平面成25度夹角，符合人体工程学的脚部放置角度，驾驶员踩踏时脚踝的活动角度处于舒适区间，长时间穿越驾驶也不容易出现脚部疲劳。安装边界方面，踏板的转轴安装孔距设置为通用的80mm孔距，可以直接适配多数硬派越野车型的原厂踏板支架，不需要对原车安装位做切割或打孔修改，替换安装的便利性很高。踏板臂侧面预留了传感器安装位，可以适配电子式油门或制动信号传感器的安装需求，同时也保留了拉索连接的固定结构，能够兼容老式拉索式操控机构的车型。在结构强度校核阶段，针对踏板最容易出现断裂的踩踏端根部位置，做了圆角过渡处理，

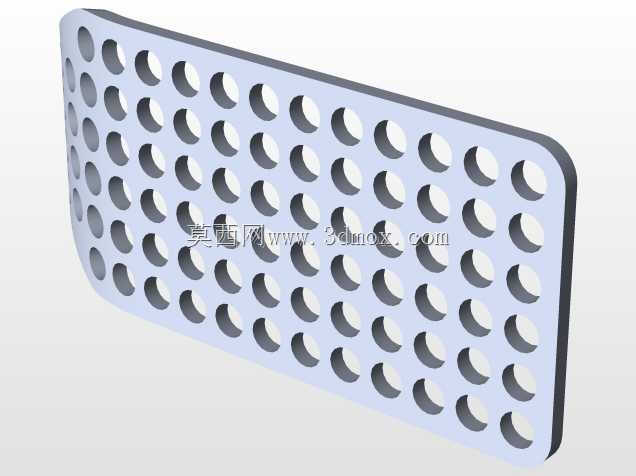

　　避免应力集中，通过有限元分析验证，在踩踏端施加1500N的垂直载荷时，结构最大变形量小于1mm，完全满足越野场景下紧急制动或大力度踩踏的强度需求。踏板表面的防滑结构没有采用后期粘贴防滑垫的设计，而是直接在铝制本体上加工出防滑纹理，避免了防滑垫脱落、老化的问题，即使在低温环境下也不会出现防滑材质变硬失效的情况。考虑到越野驾驶时驾驶员可能穿着厚重的越野靴操作，踏板面的有效踩踏宽度设置为80mm，长度设置为160mm，足够容纳大尺寸鞋底的踩踏接触面积，不会出现踩偏的情况。踏板的回位扭簧采用双扭簧对称布置，回位力均匀，不会出现踏板偏磨的情况，扭簧的刚度经过匹配，既可以保证踏板松开后能快速回位，又不会因为回位力过大导致踩踏时脚感过硬。整套结构没有多余的装饰性设计，所有结构特征都服务于实际使用需求，外露的紧固件全部采用不锈钢材质，避免长期使用出现锈蚀拆不下来的问题，整体结构的维护性很强，日常使用只需要定期清理转轴位置的泥沙即可，不需要特殊的维护保养。
