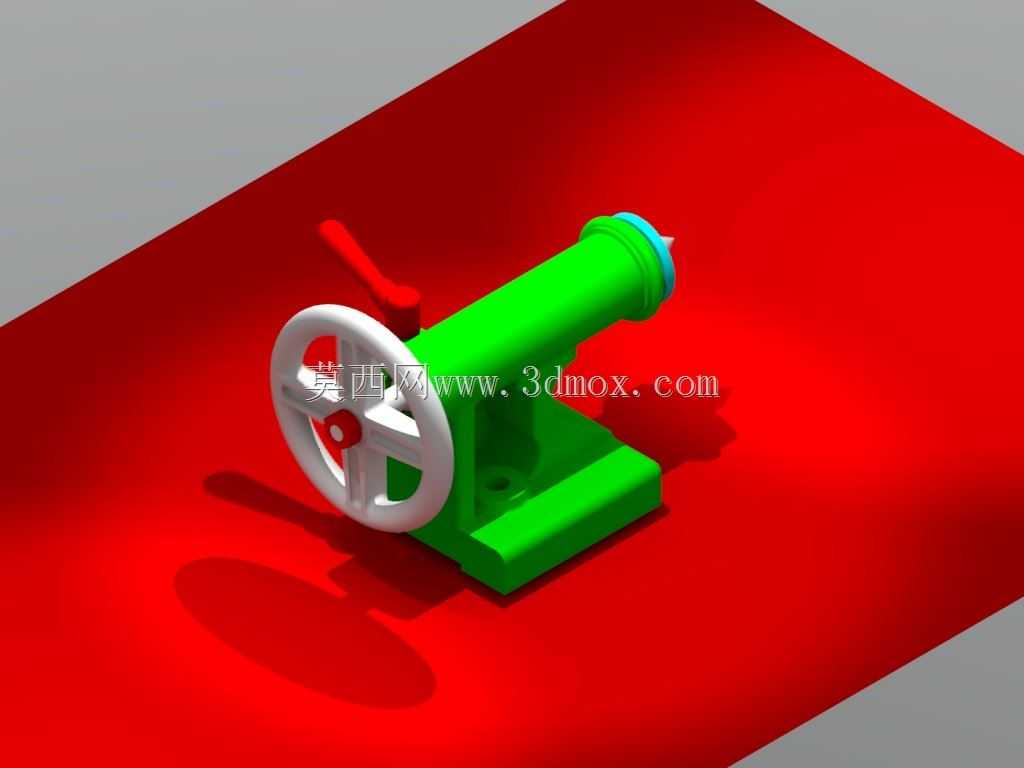

普通卧式车床配套尾座结构三维数模

　　在普通卧式车床的长轴类、盘套类零件加工场景里，尾座是和主轴箱直接配合完成工件装夹定位的核心配套部件，日常加工中承担着长轴工件的回转顶尖支撑、配合卡盘完成工件轴向定位、安装钻头铰刀完成孔加工进给的多重作用，没有适配的尾座结构，车床根本无法完成长度超过卡盘夹持悬伸比的工件加工，很容易出现工件颤振、让刀、加工锥度超差的问题。这个尾座的整体结构完全按照常规卧式车床的安装适配逻辑设计，底部的安装基面做了和床身导轨匹配的导向贴合面，安装时可以直接沿着床身导轨的V型面和平导轨面滑动调整位置，适配不同长度工件的装夹需求，调整到对应位置后，通过底部的锁紧压板结构可以把整个尾座牢牢固定在床身的指定位置，避免加工过程中尾座移位导致的加工精度偏差。

　　尾座的核心功能部件是内部的套筒组件，套筒内孔采用标准莫氏锥孔设计，可以直接适配标准回转顶尖、固定顶尖、钻头、铰刀等常用工装，套筒的外圆和尾座本体的内孔做了精密的间隙配合，保证套筒轴向进给的时候没有径向窜动，锥孔的轴线和主轴轴线的同轴度公差控制在0.02mm以内，避免装夹工件后出现不同轴导致的加工椭圆、锥度问题。进给操作通过侧部的手轮结构实现，手轮和内部的丝杠螺母副连接，转动手轮的时候可以带动套筒做平稳的轴向进给，手轮上的刻度盘可以直接读出进给的位移量，方便孔加工的时候控制进给深度，套筒侧面开有长键槽，和尾座本体内的导向键配合，避免套筒进给的时候出现周向转动，保证锥孔内安装的刀具或者顶尖不会随进给转动。尾座上部还设置了套筒锁紧手柄，

　　当套筒调整到合适的工作位置后，扳动锁紧手柄就可以通过内部的夹紧块把套筒牢牢锁死，避免重切削的时候套筒出现轴向窜动，影响加工精度和表面质量。整个尾座的外形轮廓做了铸造圆角的工艺处理，符合铸铁件的铸造工艺要求，本体的壁厚按照常规机床铸件的刚度要求设计，在保证整体刚度足够承受切削反力的前提下，尽可能控制整体重量，方便操作人员在床身上移动调整位置。安装边界方面，尾座底部的导轨安装跨距和对应型号车床的床身导轨宽度完全匹配，套筒的最大行程覆盖常规车床的尾座进给范围，顶尖伸出最大位置时的悬伸长度满足最大加工直径工件的顶尖装夹需求，不会出现和刀架、卡盘的运动干涉。从设计思路上看，这个结构完全沿用了成熟的普通车床尾座的经典传动逻辑，

　　没有做多余的复杂结构，所有的操作部件都布置在操作人员容易触及的位置，手轮的高度和操作角度符合机床操作的人机工程要求，锁紧手柄的操作力矩控制在单人徒手就可以完成锁紧的范围，不需要额外加力杆。日常使用中，尾座的套筒润滑可以通过本体上的注油孔定期加注润滑油，保证套筒和本体孔、丝杠螺母副的运动顺畅，减少磨损，延长使用寿命，底部的导轨贴合面也预留了刮研余量，实际装配的时候可以通过刮研调整尾座轴线和主轴轴线的等高，保证加工长轴的时候不会出现锥度误差。在孔加工场景下，尾座可以替代刀架完成轴向进给的钻、扩、铰工序，相比把刀具装在刀架上加工孔，尾座进给的刚性更好，孔的同轴度更容易保证，尤其是深孔加工的时候，尾座套筒的导向长度更长，刀具的悬伸更短，不容易出现钻头偏斜的问题。针对不同的加工需求，只需要更换套筒锥孔内的工装就可以完成不同的工序，不需要对尾座本身做任何结构改动，适配性很强。整个结构的受力路径设计非常清晰，切削过程中工件作用在顶尖上的径向力和轴向力，通过套筒传递到尾座本体，再通过底部的安装基面传递到床身导轨，最后传递到整个床身的基础结构上，力的传递路径短，没有多余的受力环节，整体刚度表现可靠，能够承受常规车削加工的切削载荷，不会出现受力变形导致的精度损失。
