蒸汽设备用同轴刚性连接开口销接头

　　在往复式蒸汽动力设备的传动链路里，这类开口销接头承担着活塞杆与十字头之间的刚性衔接职责，属于动力传递路径上的核心受力小件，日常运维中也常作为易损备件进行定期更换。从实际工况来看，这类接头需要持续承受活塞杆往复运动带来的轴向拉伸与压缩交变载荷，尤其是蒸汽设备启动瞬间的冲击载荷，对接头的结构强度、配合精度都有不低的要求，一旦接头出现松脱或者断裂，会直接导致动力传输中断，甚至引发撞缸这类严重的设备故障。

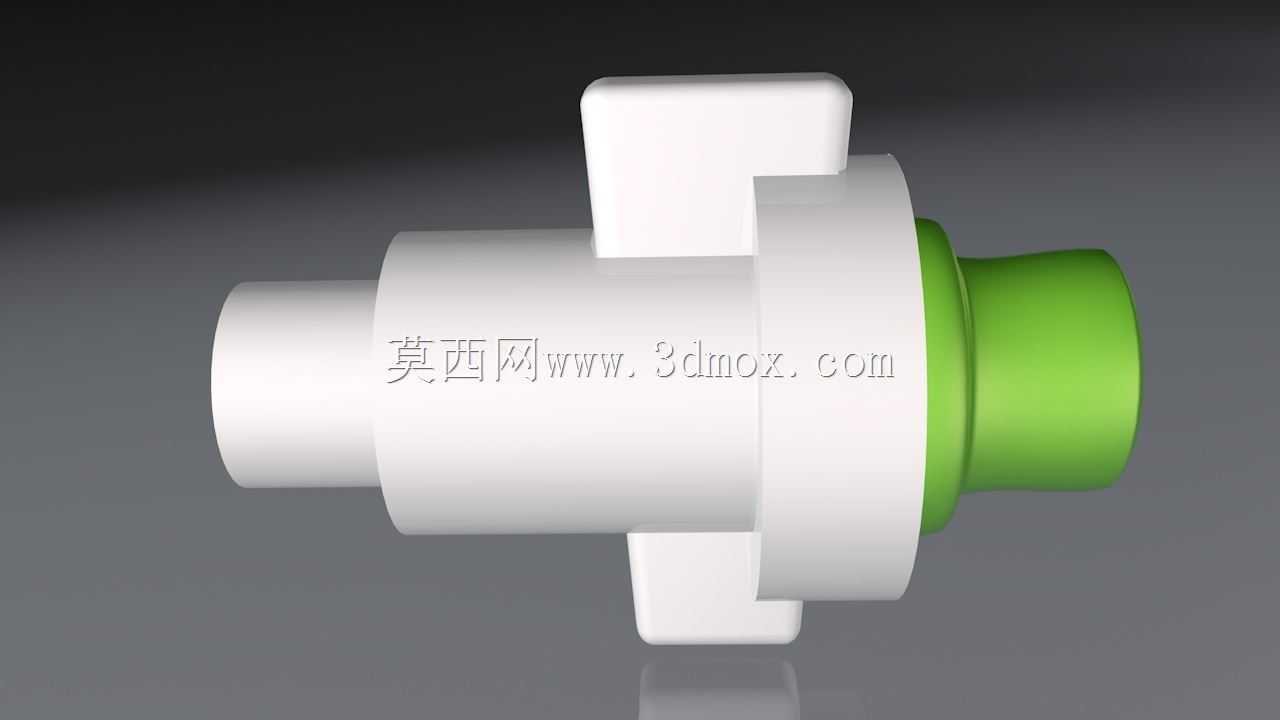

　　从结构设计逻辑来看，这款接头采用了同轴阶梯轴的主体构型，主体段为等直径圆柱结构，一端设置了带对称凸耳的销接位，用来穿装开口销实现与十字头侧的锁止固定，凸耳的厚度与销孔的同轴度是设计时的核心管控点，既要保证销子穿装后无旷量，也要避免凸耳厚度过大增加不必要的运动惯量。另一端设置了带环形限位台阶的插接段，用来与活塞杆端部的内孔实现过渡配合，台阶面直接抵靠活塞杆端面，承担轴向压缩载荷的传递，插接段的外径公差需要严格控制在h7级别，既保证装配时能顺利推入，也不会因为间隙过大导致传动过程中出现偏摆。插接段末端的绿色密封段采用了稍小的直径设计，用来套装密封填料，避免蒸汽腔室内的高压蒸汽顺着配合间隙泄漏，密封段的表面粗糙度需要控制在Ra1.6以下，减少填料磨损速度，延长密封维护周期。

　　实际选型适配时，需要重点核对几个安装边界尺寸：首先是主体段的外径，必须小于十字头滑道的内径，预留足够的运动间隙，避免往复运动中出现剐蹭；其次是销接位两个凸耳的外侧间距，要与十字头连接叉的内槽宽度匹配，间隙控制在0.1-0.2mm之间，既保证装配顺畅，也不会出现横向窜动；再者是插接段的插入深度，要与活塞杆端部的内孔深度匹配，保证限位台阶能完全贴合，避免出现轴向间隙导致传动冲击。这类接头的材质一般选用45号钢进行调质处理，表面做发黑防锈处理，销孔位置需要做局部淬火强化，避免开口销长期挤压导致孔位变形出现松旷。

　　在装配作业环节，需要先将接头插接段完全推入活塞杆端部内孔，确认限位台阶无间隙贴合后，再将销接位对准十字头连接叉的槽位，穿入适配规格的开口销，将开口销的尾部掰开贴紧凸耳侧面，避免运转过程中销子窜出。日常巡检时需要重点检查开口销的闭合状态、接头与活塞杆配合位置是否有松动移位，一旦发现销子出现磨损变形或者配合面有渗汽情况，要及时停机更换备件，避免故障扩大。不同于普通的圆柱销连接结构，这种带一体插接段的开口销接头，不需要在活塞杆上加工横向销孔，能最大程度保留活塞杆端部的结构强度，同时拆装维护更加便捷，不需要专用的拉马工具，只需要取出开口销就能完成接头的更换，大幅缩短设备的运维停机时间，在小型往复式蒸汽泵、蒸汽锤这类设备的传动端应用十分广泛。
