越野改装闸板吸盘式球头安装基座结构

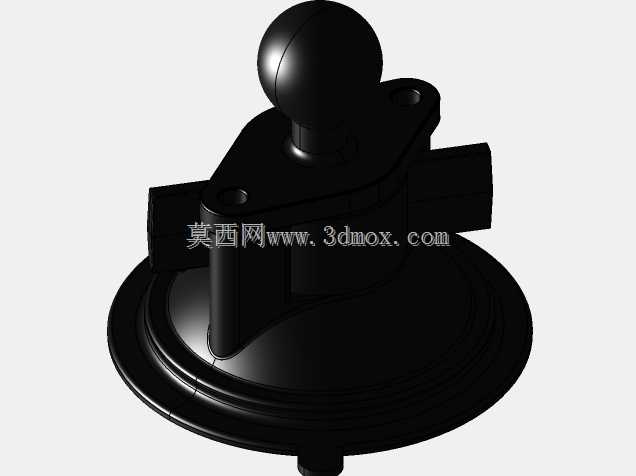

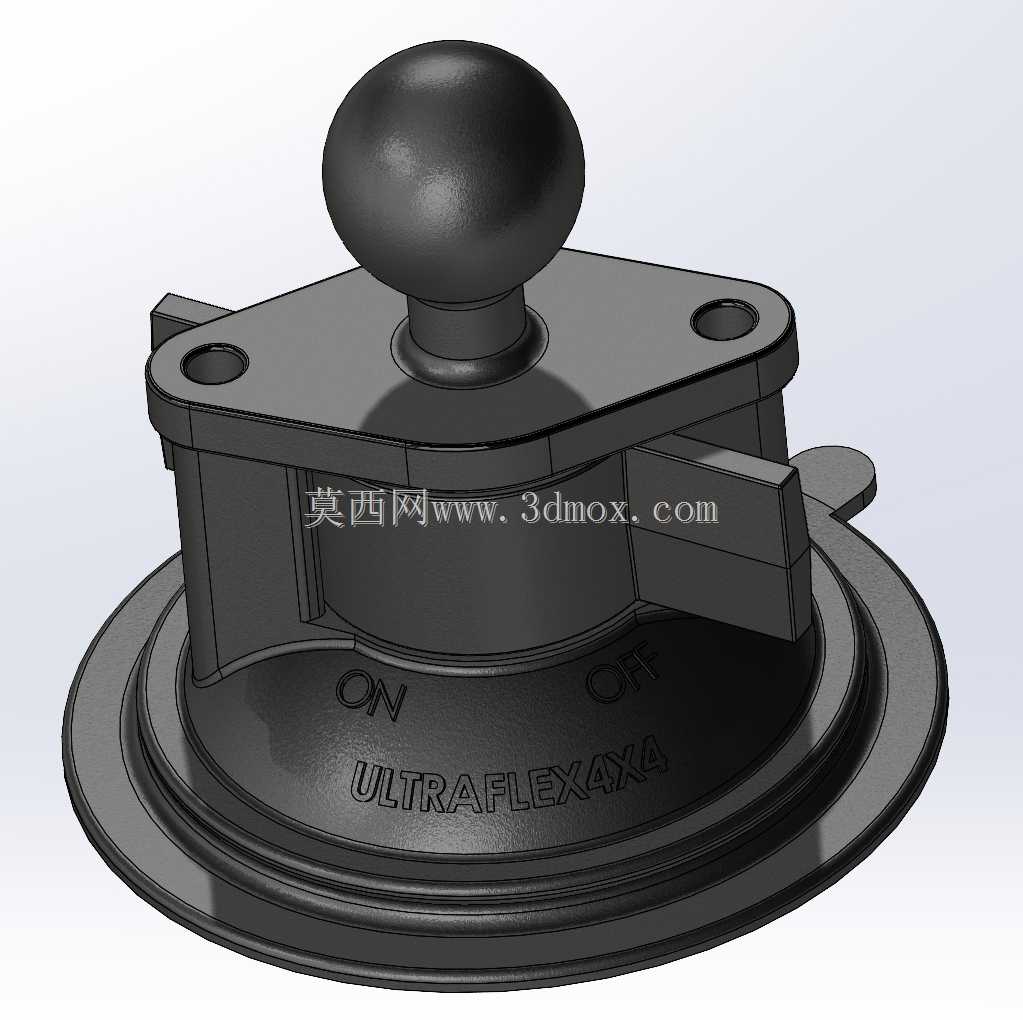

　　这类带球形接头的吸盘式安装基座，目前主要应用在越野车辆的外接设备挂载场景，尤其是硬派越野车型的户外拓展改装环节，常用来固定车载电台手咪、越野导航终端、运动相机、辅助照明开关组这类需要频繁调整角度、同时要求快速拆装的车载附属部件。不同于常规粘胶式或者螺丝固定式的车载支架，这款结构采用闸板旋锁的真空吸盘固定逻辑，依靠底部柔性密封唇边与车身光滑金属、玻璃表面形成密闭腔室，转动上部闸板结构即可抽排腔室内空气形成负压，实现无打孔快速固定，避免在车身上钻孔破坏原厂漆面与钣金防腐层，适配户外临时挂载、快速换件的使用需求。

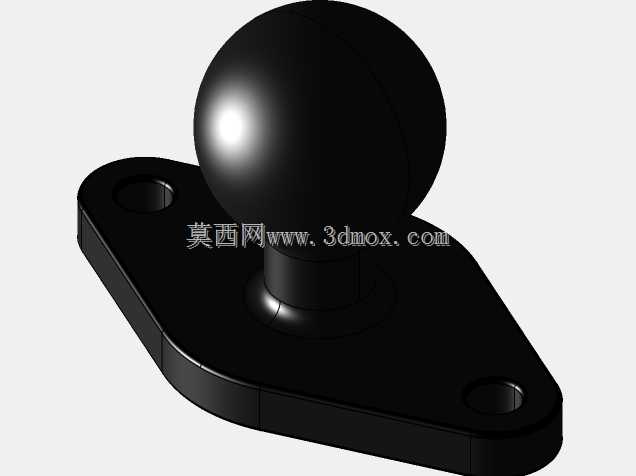

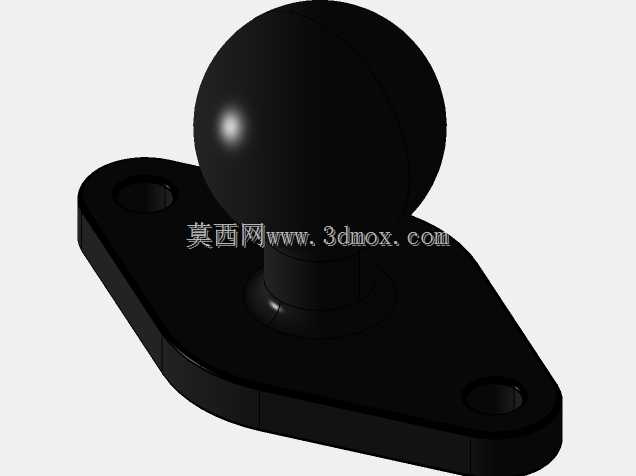

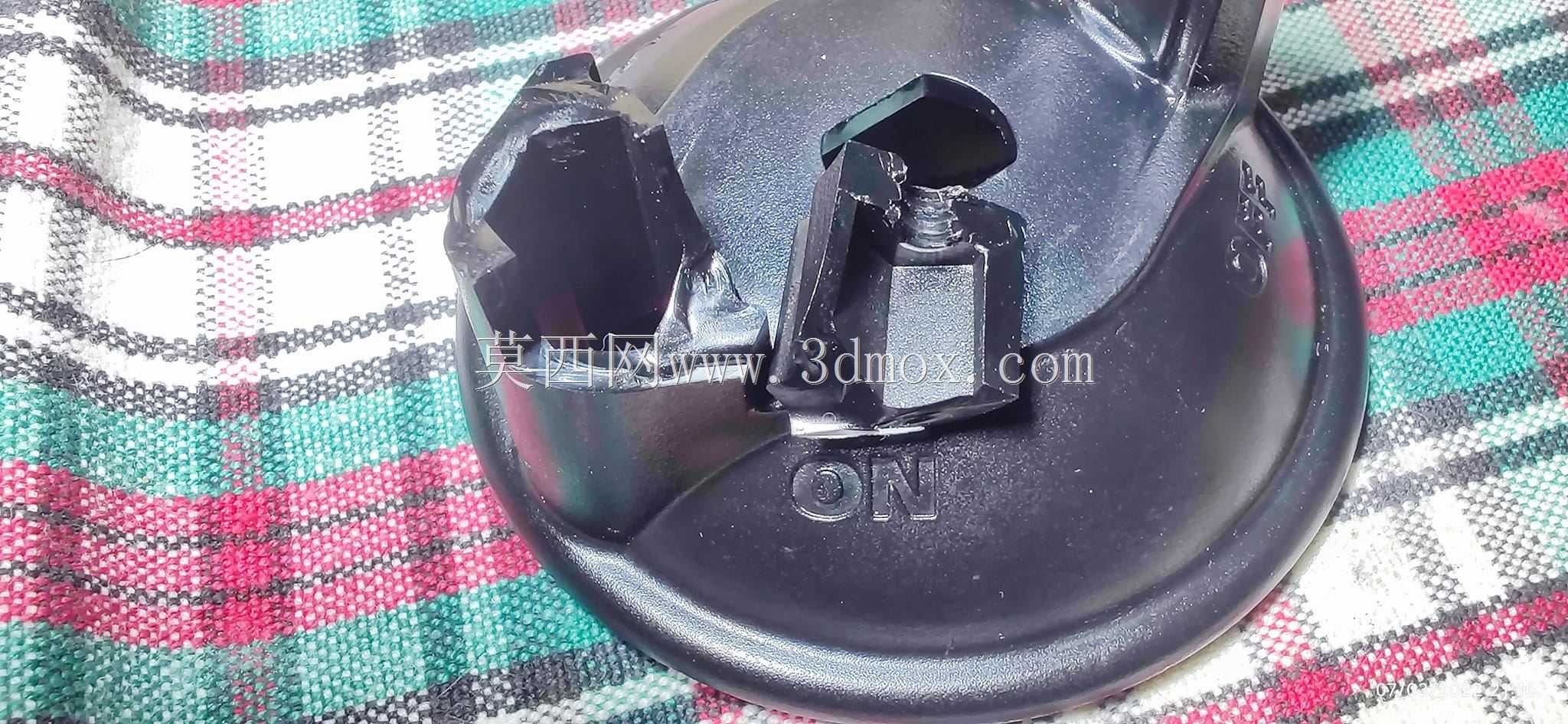

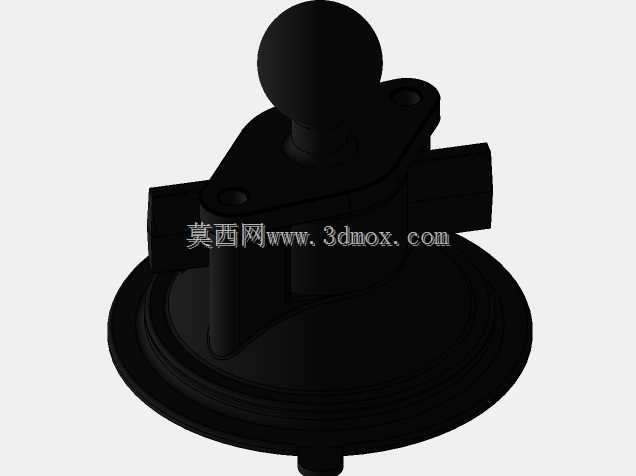

　　从实际使用反馈来看，早期同类产品普遍存在几个工程层面的缺陷：一是基座主体采用脆性通用塑料制作，在高温暴晒环境下材料力学性能衰减明显，尤其是亚热带、热带区域户外长期停放后，塑料件容易出现应力开裂；二是原有球头固定的螺纹嵌件埋入深度不足，有效啮合长度仅3mm左右，完全依靠塑料本体的抱紧力承载，在车辆行驶颠簸、挂载设备存在动态载荷的情况下，很容易出现螺纹滑牙、嵌件脱出的问题，导致挂载设备掉落损坏。这款结构在设计时针对性做了优化，首先调整了球头安装位的结构尺寸，将球头连接座的外径设置为24.9mm，安装孔中心距设定为48.5mm，安装过孔直径5.5mm，既保证了与标准英寸级球头支架的兼容性，也给金属螺纹嵌件预留了足够的埋入深度，让螺纹啮合长度达到足够的承载要求，避免塑料本体直接承受螺纹的剪切应力。

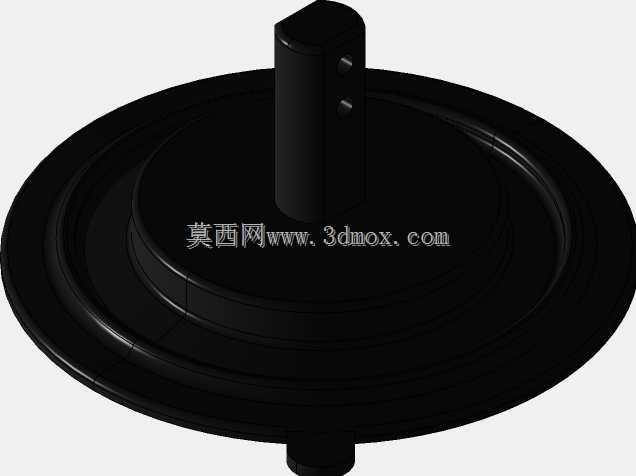

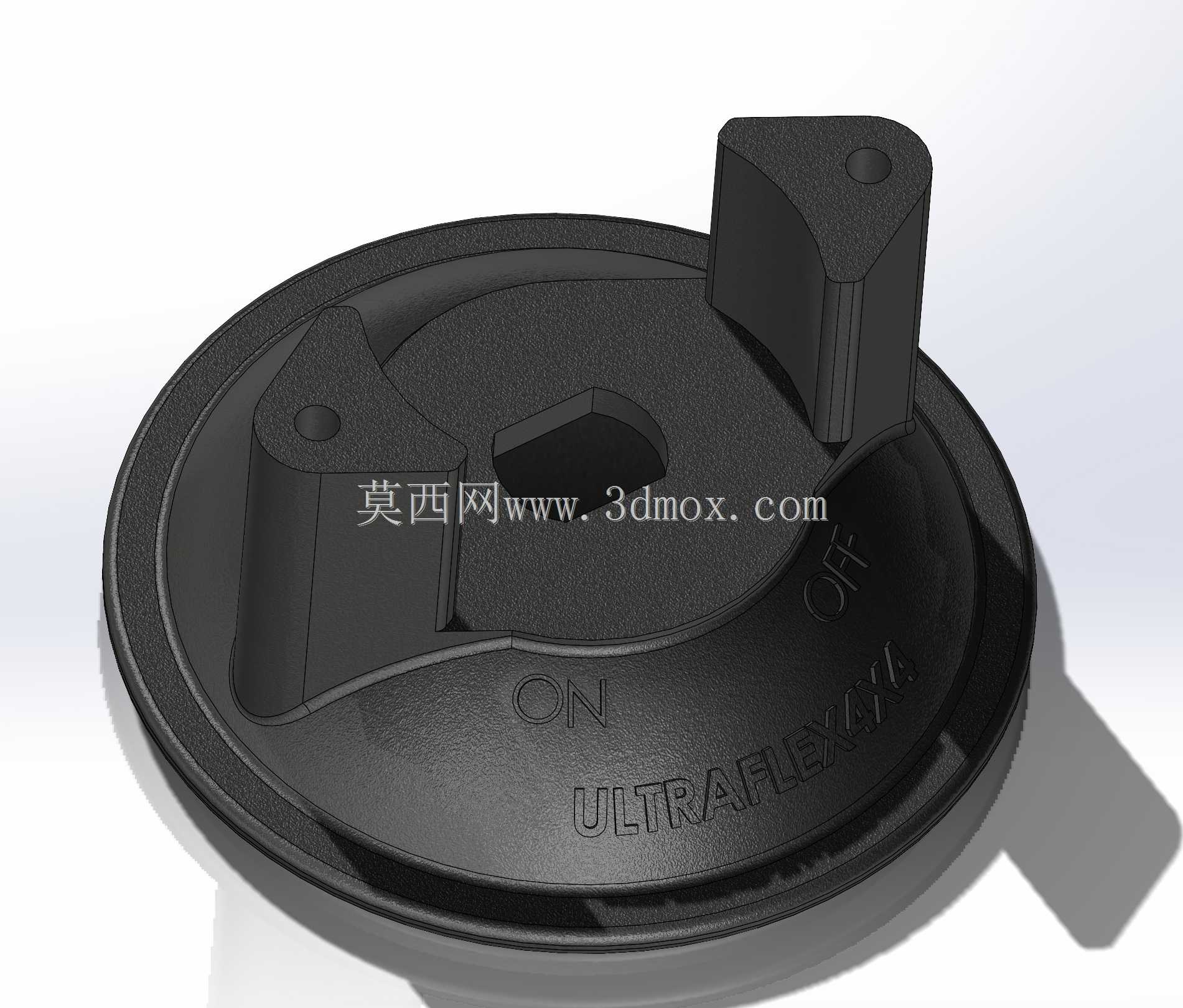

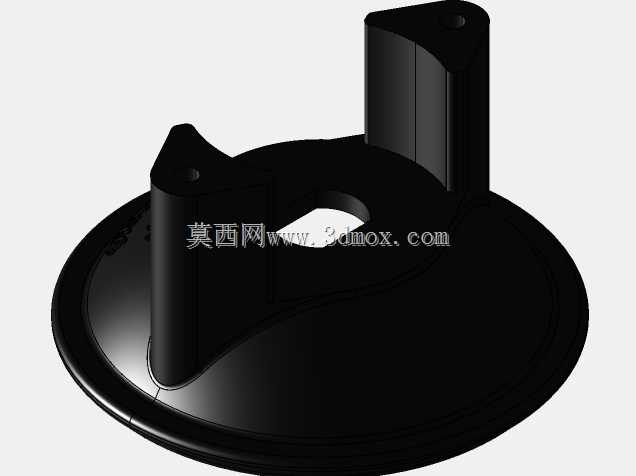

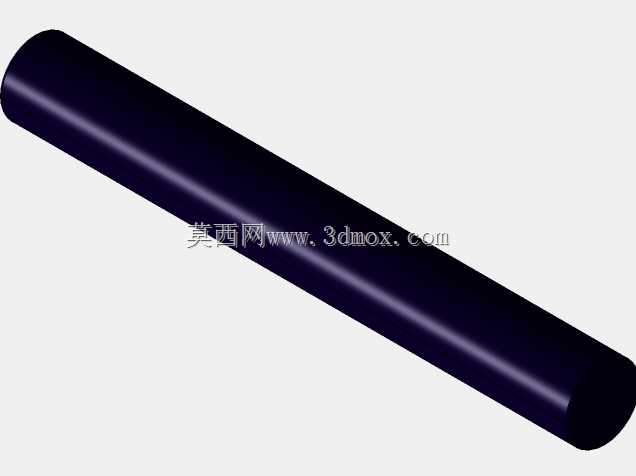

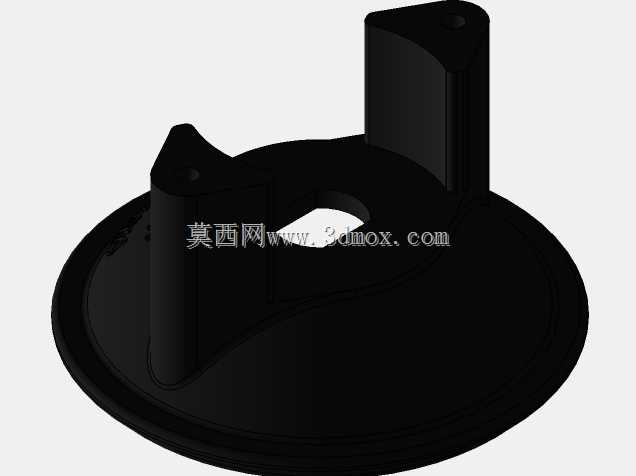

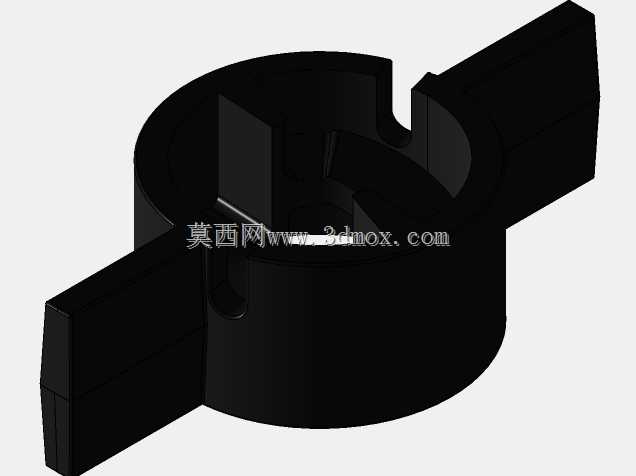

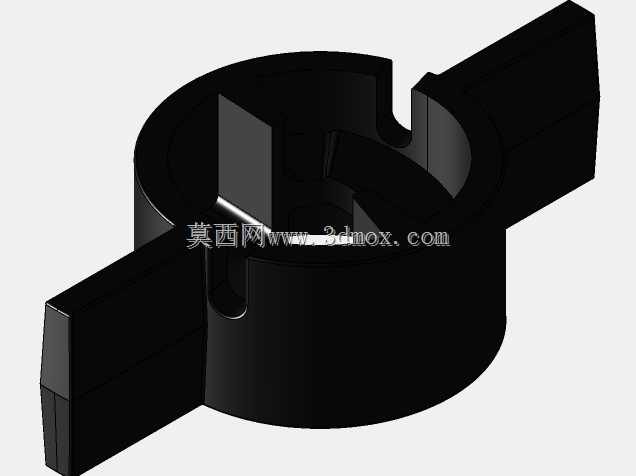

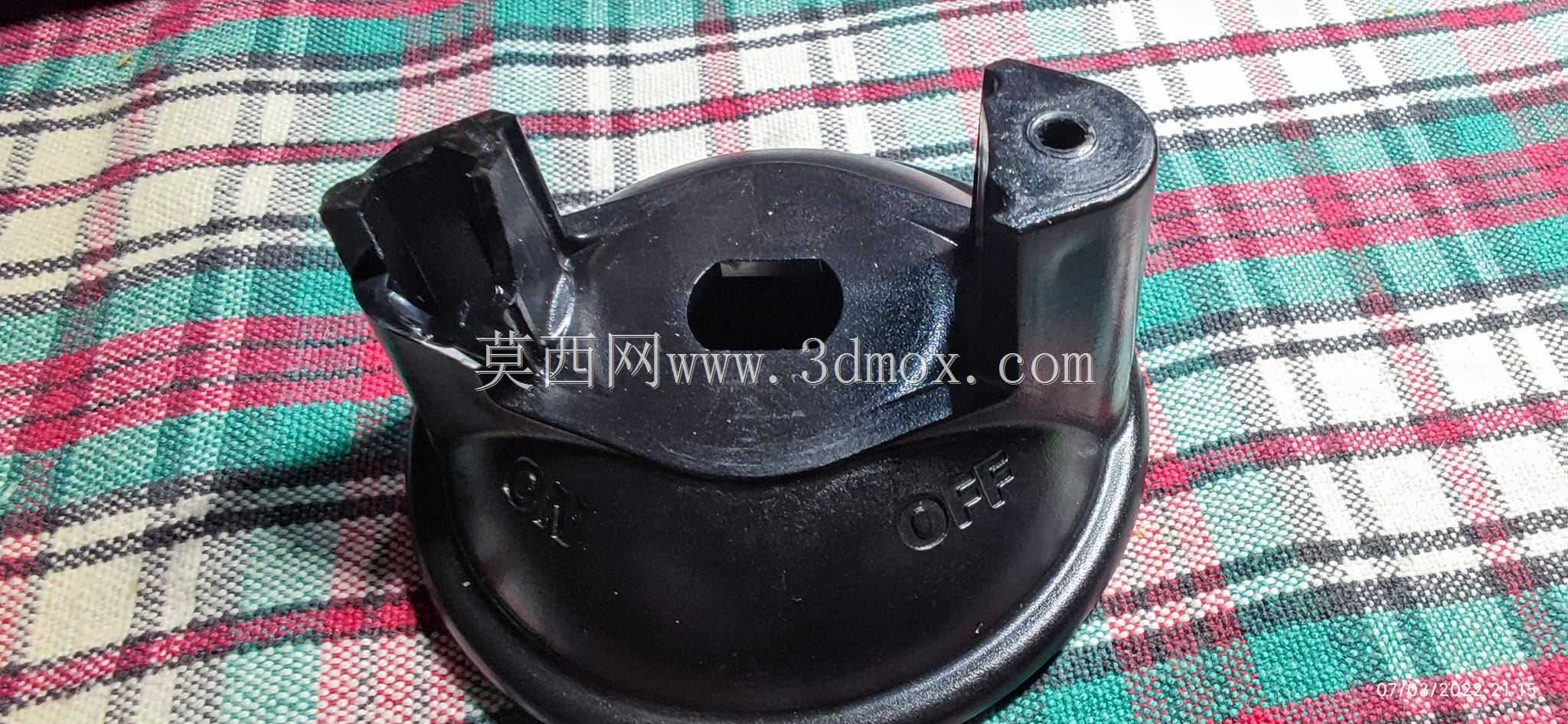

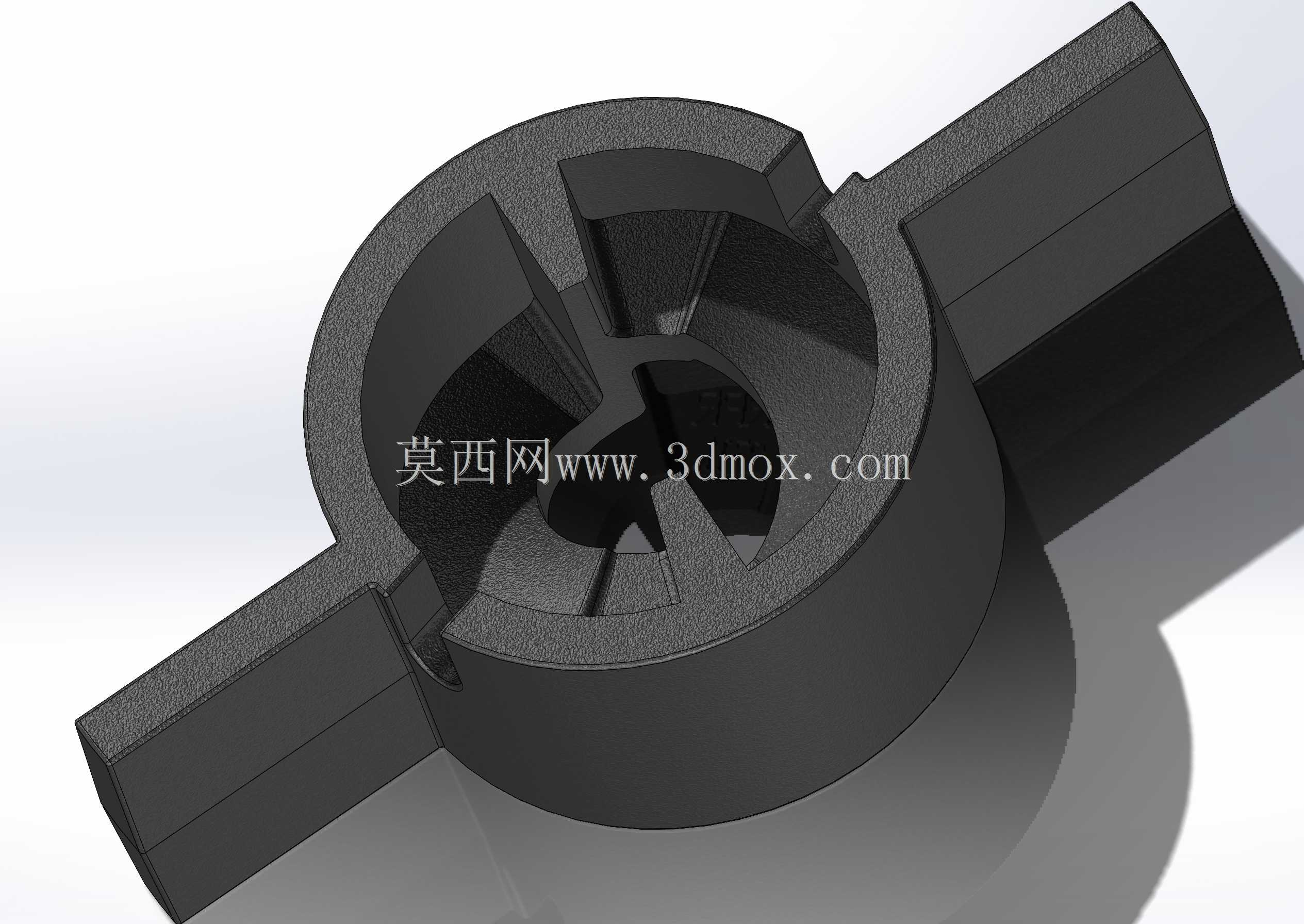

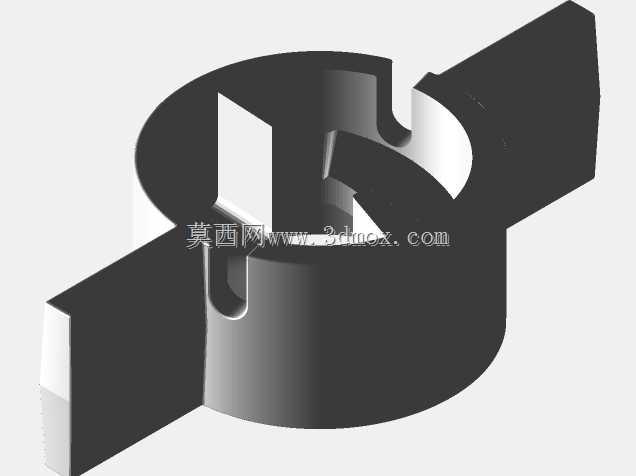

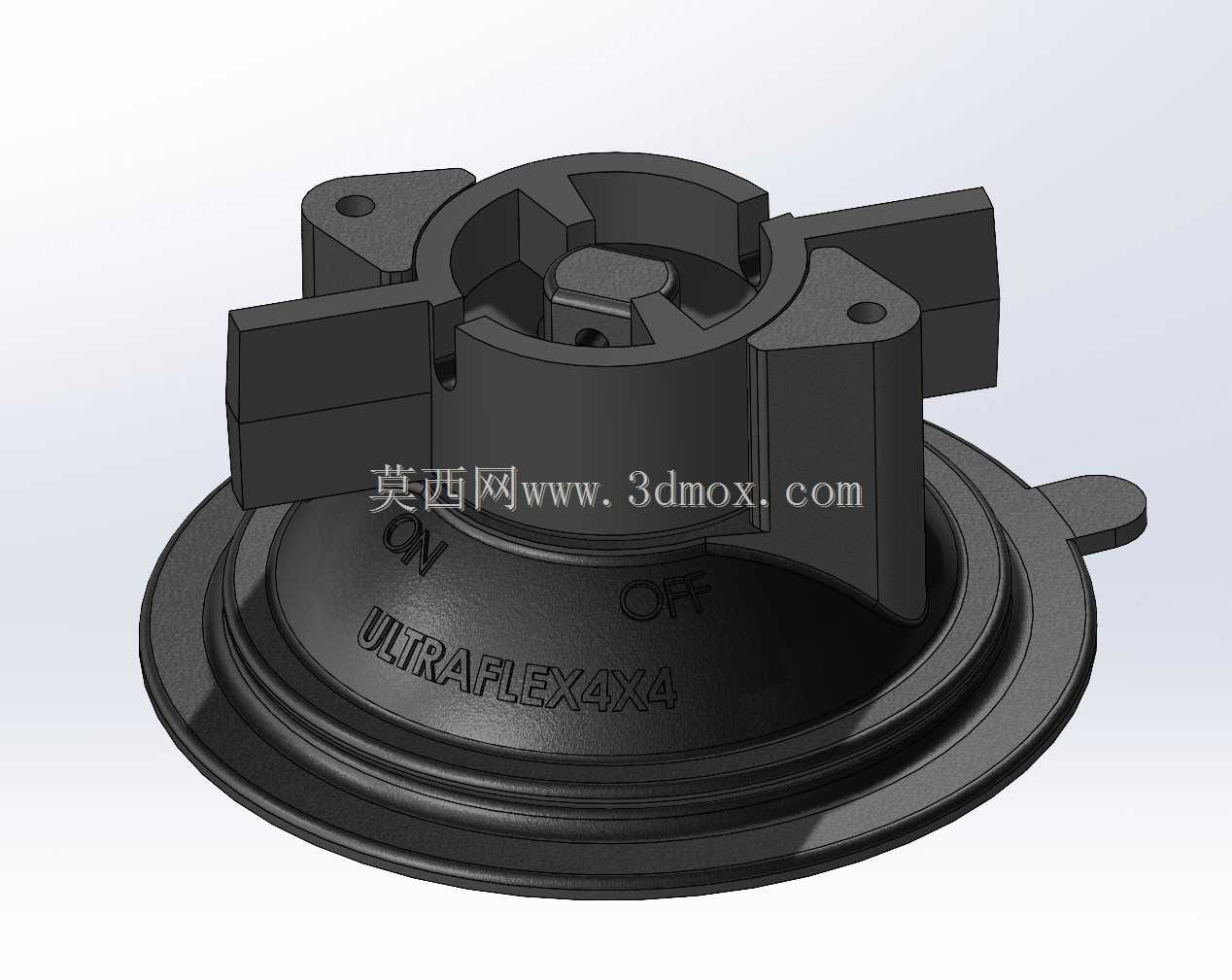

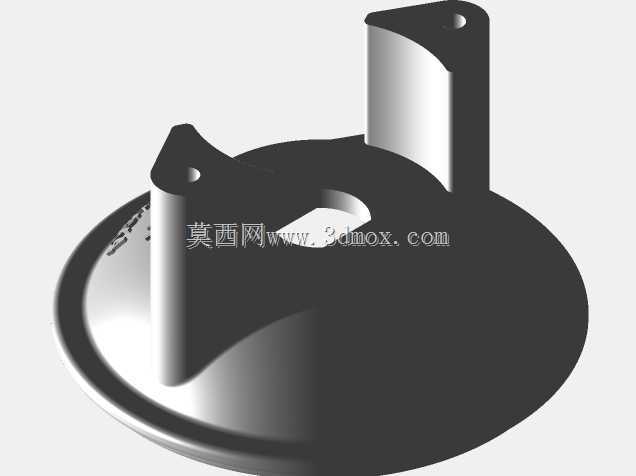

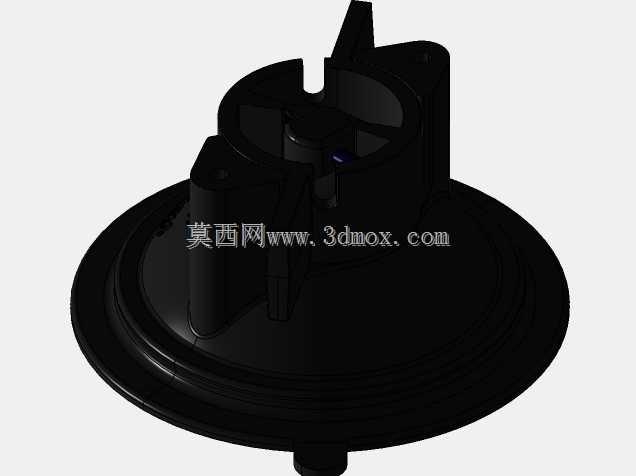

　　结构细节上，基座上部设置两个对称的固定耳位，预留的安装孔可以配合扎带或者快拆销，在吸盘负压固定的基础上增加二次保险，避免极端情况下负压失效导致基座脱落；中部的旋锁闸板做了加长拨边设计，用户戴着手套也能轻松操作转动，不需要额外工具就能完成锁止与释放；底部的密封唇边采用多道环形筋设计，相比单唇边结构，能更好地适配车身表面轻微的弧度与不平整，提升负压保持的时长，减少行驶过程中因为漏气出现的固定松动问题。基座表面模压的旋向标识，能让用户快速判断锁止与释放的转动方向，避免反向操作损坏密封结构。

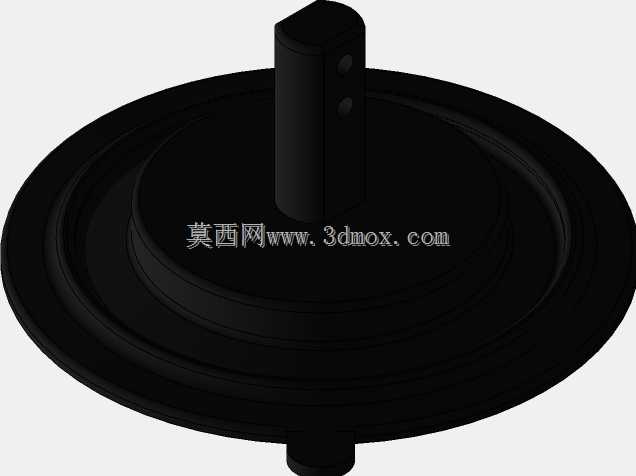

　　在安装边界上，这款结构要求固定面的平面度误差不超过1.5mm，表面无明显的泥沙、蜡层残留，否则会破坏密封腔的气密性；固定后球头的可调整角度覆盖全周360度旋转、俯仰正负45度调节，能满足不同驾乘人员的视角调整需求；整体承载能力按照静态3kg、动态1.5kg设计，足够覆盖常规车载电子设备的重量要求，不会因为越野路段的持续振动出现球头松旷、角度移位的问题。建模过程中特意对柔性密封唇边做了单独的零件拆分，方便后续根据不同使用场景更换不同硬度的密封材料，比如低温环境下更换耐低温硅胶材质，高温环境下更换氟橡胶材质，拓展结构的环境适配范围；同时对闸板的锁止行程做了运动仿真验证，确保转动过程中不会出现结构干涉，锁止到位后有明确的触感反馈，用户不需要额外观察就能确认固定是否到位。

　　不同于原厂固定支架的专车专用属性，这类通用型吸盘安装基座不需要匹配车型的 specific 安装位，只要是光滑平整的车身表面、风挡玻璃都能固定，既适合量产改装件的批量生产，也适合越野爱好者根据自身需求做个性化调整，比如在基座上拓展加装USB充电座、天线固定位等附加结构，不需要重新制作主体基座，只需要在现有安装耳位上做扩展即可，大幅降低改装的加工成本与周期。
