多色拼接式可活动机械转向连接关节

　　在需要实现杆件间角度偏移、小范围柔性补偿的传动链路里，这类转向连接关节是很常见的铰接部件，日常在小型自动化设备的连杆传动、通讯设备的可调支撑结构、轻型工装的角度调节工位上都能见到它的应用场景。它的核心作用是连接两根承受轴向拉伸载荷的杆状构件，当传动路径存在装配误差、运行中需要产生小幅度角度偏转，或是要抵消杆件受载产生的附加弯矩时，这类关节可以在不破坏整体传动刚性的前提下，提供可控的转动自由度，避免杆件根部因为应力集中出现断裂失效。

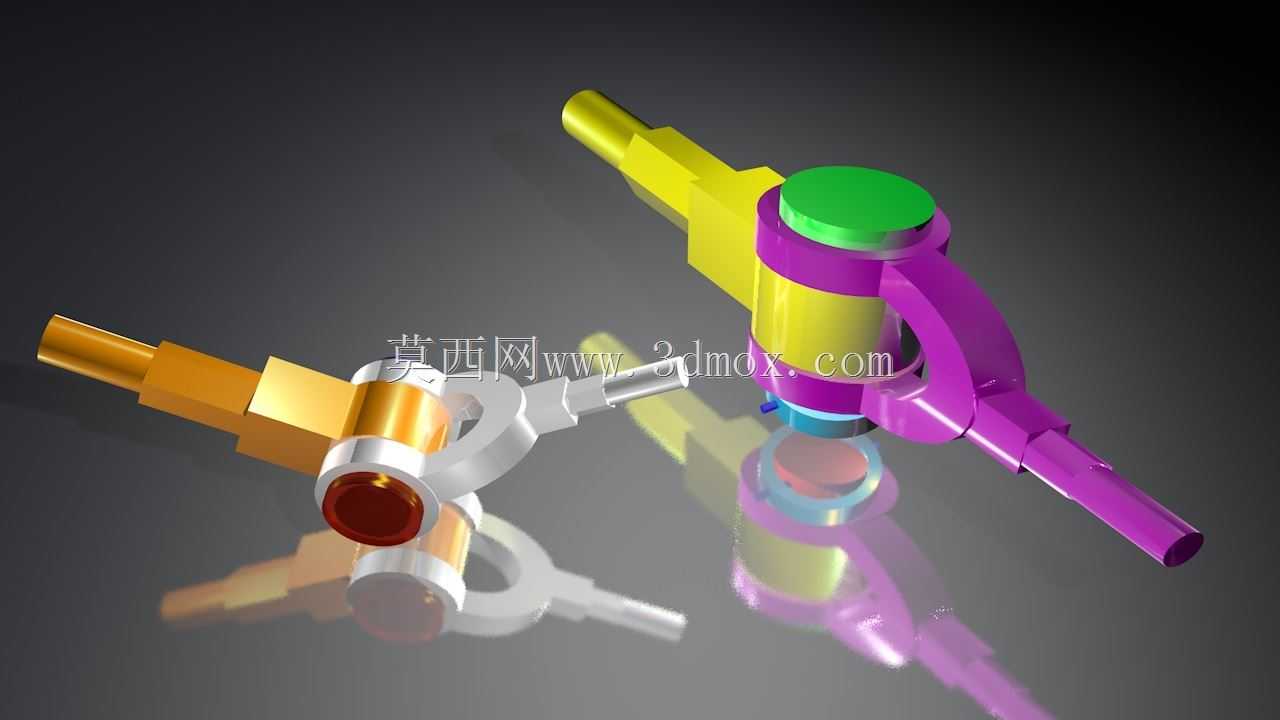

　　从结构设计逻辑来看，这个关节采用了分体式拼接的结构思路，不同功能段做了明确的结构区分：一端是带定位轴肩的插接式杆端，用来和配套的杆件做同轴装配，轴肩的存在可以精准控制杆件插入的深度，保证装配后整体的同轴度公差控制在合理范围内，避免装配过深导致关节转动卡滞，或是装配过浅导致连接强度不足；中间的铰接主体部分做了环形的限位结构，既可以约束关节的偏转角度范围，避免偏转角度过大导致传动失效，也能在关节承受径向载荷时提供足够的支撑强度，防止铰接部位出现变形松旷；另一端是带锁紧配合面的连接端，和配套的锁紧件配合后，可以把关节和被连接杆件牢牢固定，在承受拉伸载荷时不会出现轴向窜动。

　　从外形尺寸与安装边界来看，这个关节的整体轴向长度适配直径10-15mm区间的轻型杆件，铰接部位的最大外径比杆身直径大40%左右，在做安装空间预留时，需要以铰接中心为圆心，预留出不小于关节最大外径1.2倍的转动空间，避免关节偏转时和周边的结构件产生运动干涉。关节的偏转角度设计范围在±15°以内，这个角度区间既可以满足大多数轻型传动场景的角度补偿需求，也不会因为偏转角度过大导致铰接部位的接触应力超过材料的许用应力，保证长期运行的结构可靠性。

　　在实际选型应用时，需要注意这类关节的载荷匹配特性，它更适合承受轴向拉伸载荷为主的工况，不适合用来传递大扭矩，也不适合在承受大径向冲击载荷的场景下使用。如果应用场景存在持续的交变载荷，还需要在铰接的配合面做对应的耐磨处理，降低长期转动带来的磨损量，延长部件的使用寿命。建模过程中对铰接部位的配合公差做了合理的预留，转动配合面采用间隙配合的公差设计，既保证转动的顺滑度，也不会因为间隙过大导致传动过程中出现明显的旷量，不同分段的色彩区分也方便在装配调试时快速识别不同的功能部件，提升装配和后期维护的效率。
