机床操作换挡调节支撑机构三维结构

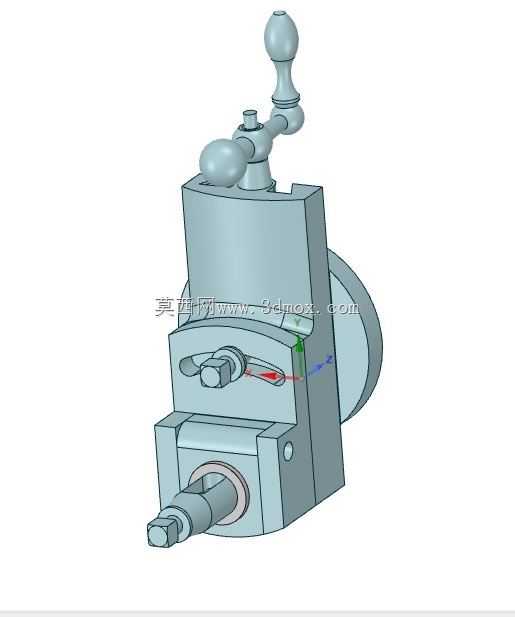

　　在普通卧式车床、万能铣床这类通用金属切削机床的主轴箱侧部，这类手动调节支撑机构是操作人员完成主轴转速切换、进给量档位调整的核心操作部件，日常加工过程中，操作工通过扳动不同位置的球形手柄，即可完成内部滑移齿轮的位置切换，匹配不同加工工序所需的传动比，不管是低速大扭矩的重切削粗加工，还是高速轻载的精加工走刀，都需要通过这套机构完成档位的可靠锁定，避免加工过程中出现跳档、脱档引发的加工质量问题甚至安全隐患。从结构设计逻辑来看，整个机构的主体支撑座采用灰铸铁材质的一体式铸造结构，安装侧的圆形法兰盘直接贴合主轴箱的侧壁加工面，通过圆周分布的内六角螺栓完成紧固，安装面的平面度要求控制在0.02mm以内，保证机构安装后不会出现偏斜，

　　避免内部拨叉轴运动卡滞。伸出的下部轴段是档位拨叉的连接端，轴端设计有扁位结构，和拨叉的安装孔配合后通过锁紧螺栓固定，轴段和支撑座本体之间采用铜套滑动配合，配合间隙控制在0.01-0.03mm之间，既保证轴转动时的灵活度，又不会因为间隙过大出现档位窜动。上部的两个球形操作手柄分别对应不同的调节功能，高位置的手柄用于主轴转速档位的粗选切换，扳动时的转动行程对应内部三组滑移齿轮的四个固定档位，每个档位位置都设计有弹簧加载的钢球定位结构，当手柄扳动到对应档位时，钢球卡入支撑座上预制的定位凹坑中，给操作人员清晰的到位反馈，同时提供足够的锁紧力，抵抗切削过程中传动系统带来的振动冲击，避免档位自行偏移。低位置的小手柄用于进给量的微调切换，

　　手柄根部设计有轴用挡圈限位，防止操作时手柄脱出，手柄的球形端头做了滚花处理？不对，实际是光滑球面设计，表面粗糙度达到Ra1.6，方便操作人员戴劳保手套也能稳定握持施力，不会出现打滑。侧面的红色指示标记配合支撑座表面的档位刻度线，能够让操作人员直观看到当前所处的档位位置，不需要反复试切确认转速，减少辅助操作时间。从安装边界尺寸来看，整个机构从法兰安装面到最外侧手柄端头的总伸出长度控制在180mm以内，不会和机床周边的防护门、刀架移动路径产生干涉，支撑座本体的最大宽度为120mm，适配绝大多数普通卧式车床主轴箱侧部的安装空间，不需要对原有箱体结构做额外改造即可完成替换安装。

　　设计过程中特意将操作手柄的转动平面设置在和操作人员站立位置呈45度夹角的位置，符合人体工程学的操作角度，操作人员站在机床操作位时，不需要过度侧身或者抬臂即可完成档位切换操作，长时间重复操作也不容易产生疲劳。内部的拨叉轴和支撑座之间设计有防尘毡圈密封结构，能够阻挡车间内的金属切屑、切削液雾气进入机构内部的配合面，避免铜套和轴段出现磨粒磨损，延长机构的维护周期，正常使用情况下，只需要每半年通过支撑座上预留的注油孔加注一次锂基润滑脂，即可保证机构操作灵活无卡滞。锁紧结构的设计上，除了钢球定位之外，在下部伸出轴的位置还设计有可调式锁紧螺母，当机构使用较长时间出现定位间隙过大的情况时，只需要调整锁紧螺母的压紧量，即可补偿磨损带来的间隙，不需要整体更换机构部件，降低设备的维护成本。在实际的设备改造场景中，很多老旧机床的原有操作机构因为磨损出现档位不准、操作卡滞的问题，这套结构可以直接作为替换件使用，所有安装尺寸和原有机构完全互换，不需要重新加工安装孔位，大幅缩短设备维修的停机时间。建模过程中对所有配合面的尺寸公差、形位公差都做了明确的标注，比如安装法兰的端面和拨叉轴轴线的垂直度要求为0.02mm，手柄转动轴和拨叉轴的平行度要求为0.03mm，保证加工完成后的机构装配后操作顺畅，不会出现过定位导致的扳动手柄阻力过大的问题。
