CRF230越野摩托后悬挂螺旋弹簧缓冲器

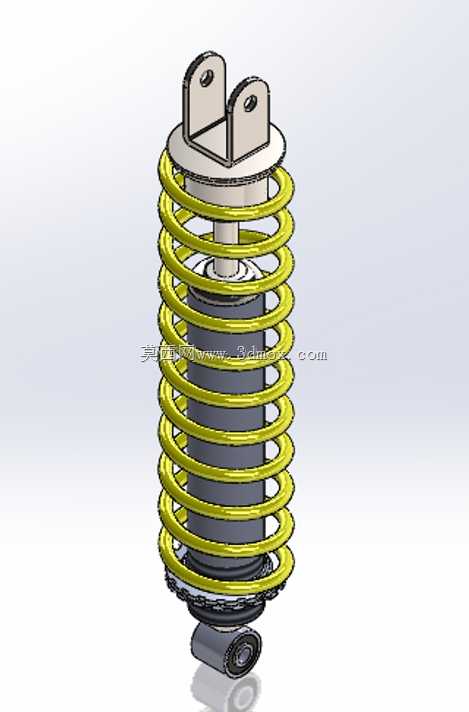

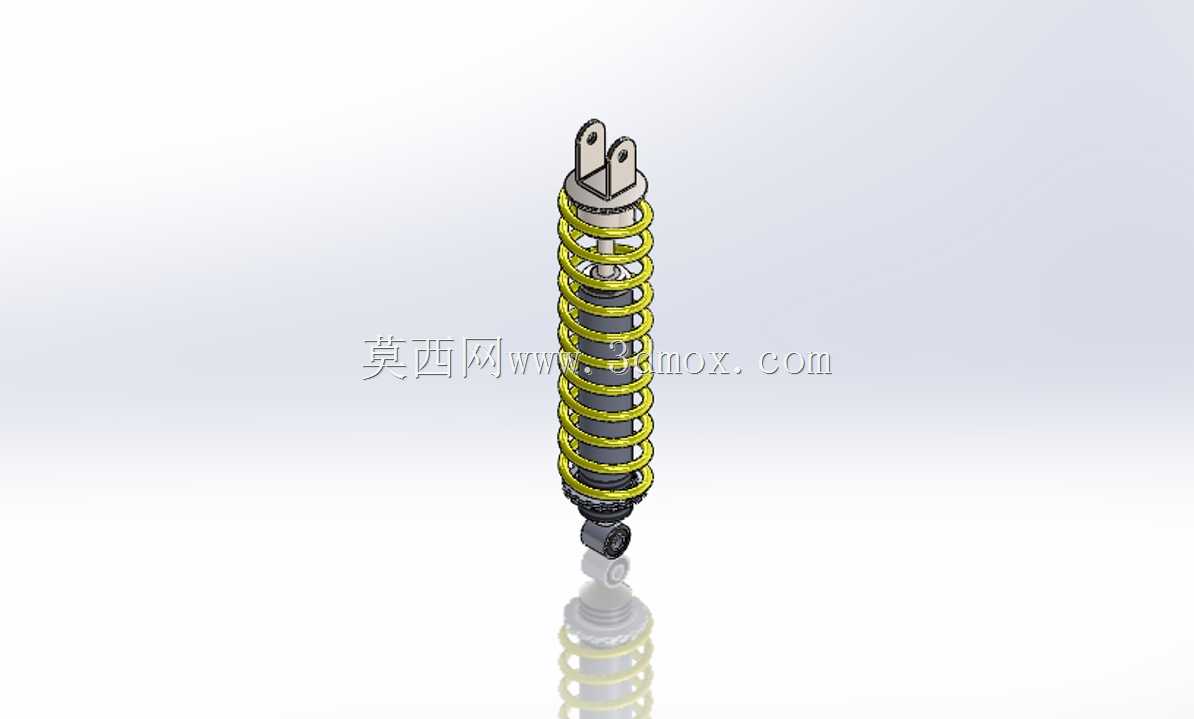

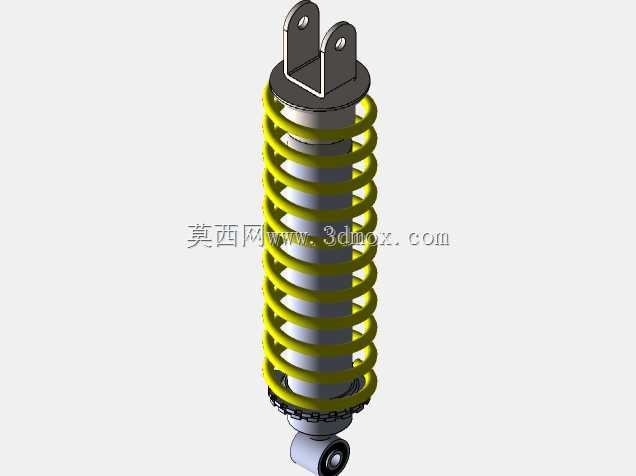

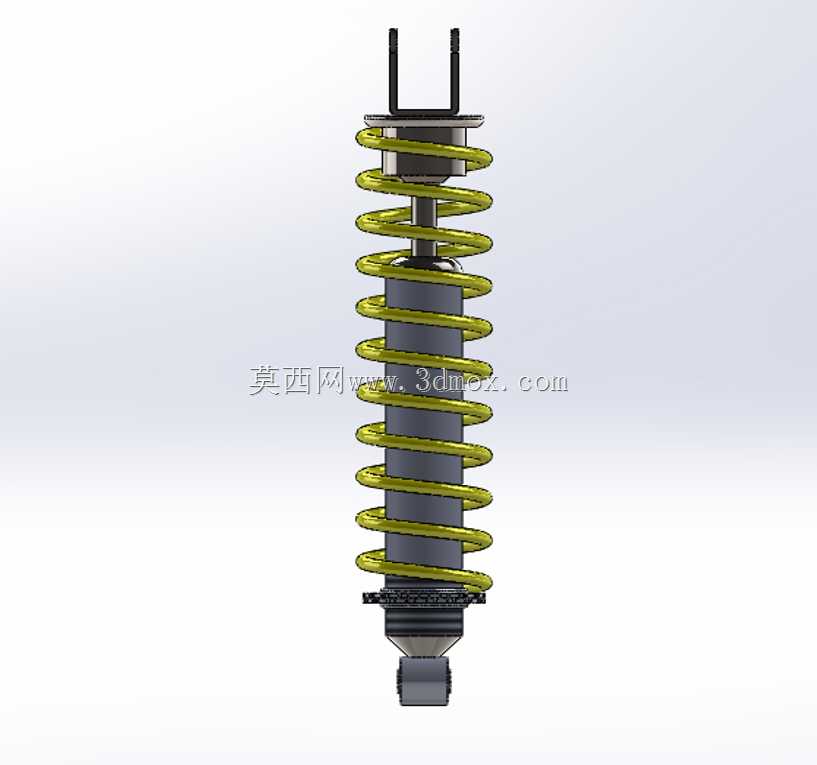

　　这款缓冲阻尼构件主要适配非道路越野两轮车辆的后悬挂系统，在非铺装路面行驶、飞坡落地、连续颠簸工况下承担核心的冲击缓冲与振动衰减作用，是连接后摇臂与车架主体的关键传力部件。从结构设计来看，整体采用同轴式布局，中心为阻尼杆与阻尼油缸组件，外部环绕等节距螺旋压缩弹簧，上下两端分别设置叉耳式安装接头，上端双叉耳通过销轴与车架后安装座铰接，下端单吊环结构与后摇臂安装位配合，铰接点均预留了标准衬套安装空间，可有效过滤工作过程中的横向附加力矩，避免阻尼杆承受偏载造成密封件过早磨损。

　　设计阶段首先确定的是安装边界参数，上下安装点中心距在完全伸展状态下匹配CRF230车型后悬挂的设计行程，预留的压缩行程可覆盖飞坡落地时的最大冲击位移，不会出现弹簧并圈或者阻尼油缸触底的硬冲击情况。弹簧的线径、中径、有效圈数经过匹配计算，弹簧刚度设定兼顾了空载单人骑行的舒适性与重载、大冲击下的支撑性，弹簧表面做了电泳防锈处理，圈间预留了足够的间隙，在最大压缩量下圈间仍保留安全间隙，避免弹簧圈之间发生撞击产生异响与疲劳损伤。

　　阻尼部分的设计采用了双向阻尼结构，压缩行程阻尼力较小，可快速吸收路面传来的凸起冲击，避免冲击力直接传递到车架；回弹行程阻尼力更大，能够控制弹簧的回弹速度，避免车辆经过颠簸后出现多余的上下弹跳，保证轮胎始终贴合地面，提升行驶抓地力与操控稳定性。阻尼油缸的外筒采用高强度铝合金材质，在保证结构强度的同时降低了整体重量，外筒表面做了硬质阳极氧化处理，耐磨性能优异，可长期抵御泥沙、污水的侵蚀，适合越野场景下的恶劣使用环境。

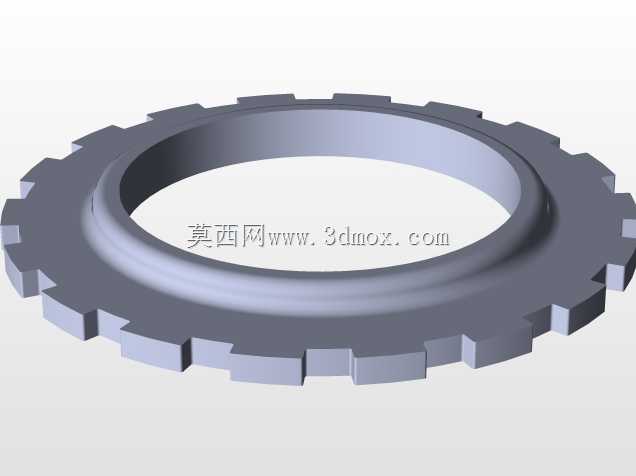

　　上下安装接头的铰接孔位尺寸严格对应原车安装标准，替换安装时无需额外改装，直接对齐孔位穿入销轴、锁紧开口销即可完成装配，接头与弹簧、阻尼筒的连接部位设置了弹簧座，弹簧座上集成了橡胶缓冲垫，在弹簧伸展到极限位置时可提供软限位，避免金属部件直接碰撞。在实际使用场景中，该部件不仅能过滤路面颠簸提升骑行舒适度，更能承担落地时的数倍于整车重量的冲击载荷，保护车架、后摇臂等主体结构不会因为瞬时冲击产生变形或开裂。建模过程中对所有配合面做了公差匹配，铰接孔的公差带选用H7级别，与销轴的配合间隙控制在合理范围，既保证转动灵活又不会出现旷量，弹簧的建模严格按照螺旋线扫掠生成，还原了真实的弹簧端部并圈磨平结构，阻尼筒上的密封槽、卡簧位等细节结构均完整复现，可直接用于装配干涉检查、运动仿真分析，也可作为改装件设计的参考基础。在整车装配中，该部件的倾斜角度、安装点位置直接影响后悬挂的杠杆比，建模时还原了实车的安装角度参数，进行运动仿真时可准确模拟出悬挂压缩过程中的阻尼力变化、弹簧压缩量变化，为悬挂调校、性能优化提供准确的三维数据支撑。
