棘轮式快速夹持虎钳结构设计

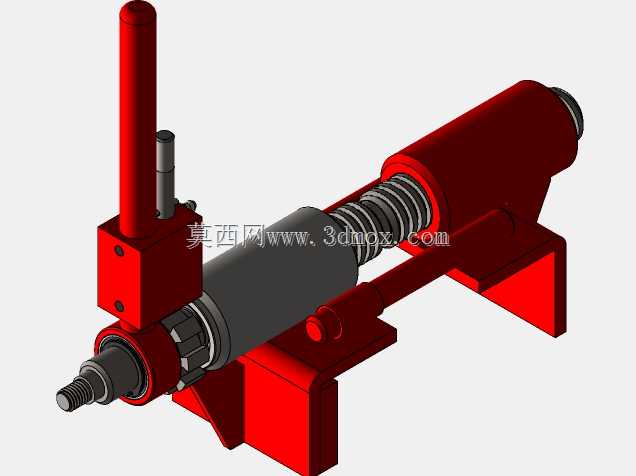

　　这款棘轮虎钳是面向小型工件装夹场景开发的手动夹持工装，核心适配机加工辅助装夹、钳工修配、工位物料固定等多类现场作业需求，区别于传统丝杠传动虎钳的连续旋拧操作，棘轮结构的加入让夹持动作可以通过小角度往复扳动操作杆完成，在狭窄操作空间内也能实现快速夹紧，无需大半径转动操作手柄，适配工位周边存在设备干涉、操作空间受限的装配与加工场景。从功能特性来看，该虎钳的夹持范围覆盖100mm-175mm的工件尺寸，适配节距为1/4英寸的配套齿条传动结构，钳口采用平直基准面设计，夹持时可保证工件基准面与钳口的贴合度，避免装夹偏斜带来的加工误差；棘轮机构自带单向锁止特性，夹紧过程中不会出现丝杠回退松脱的问题，夹持力可通过操作杆的扳动行程逐步叠加，

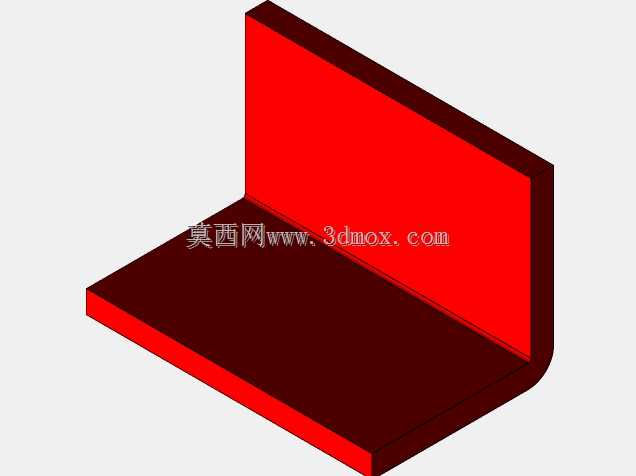

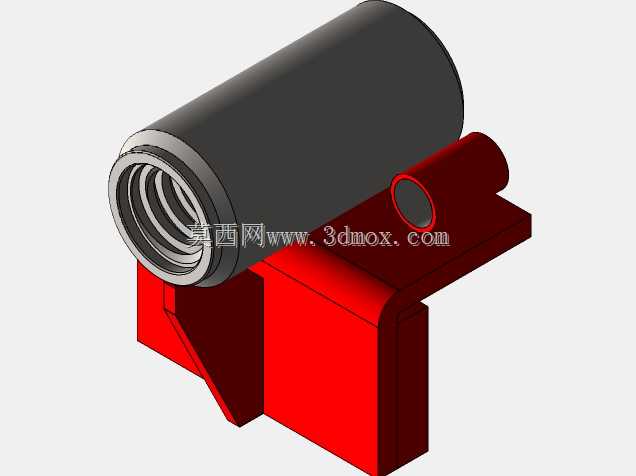

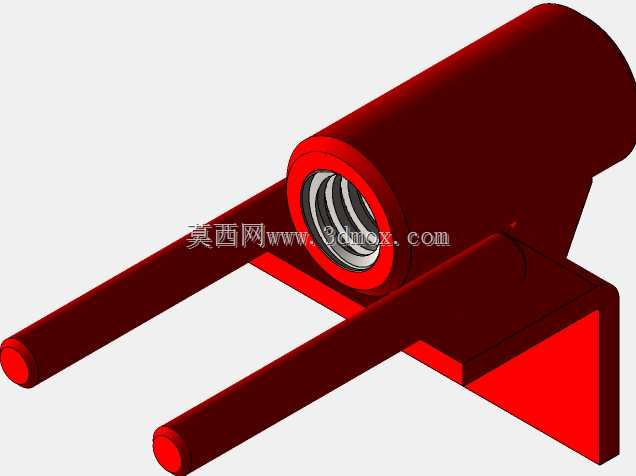

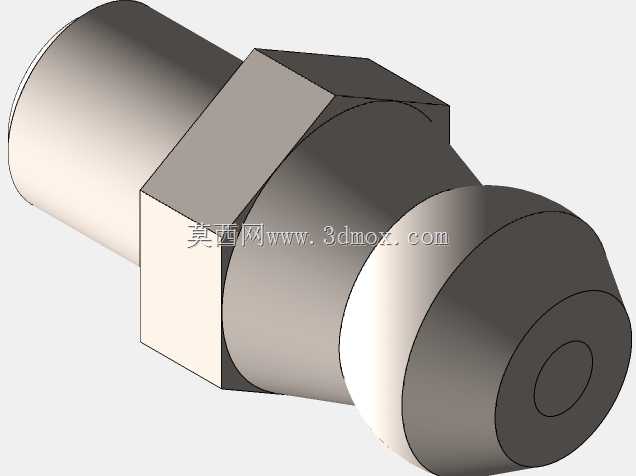

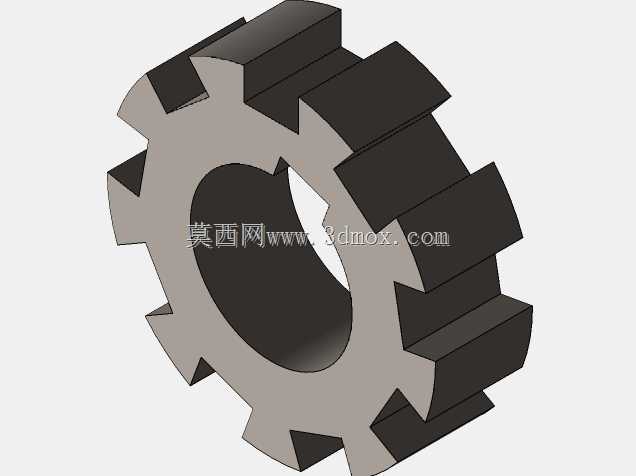

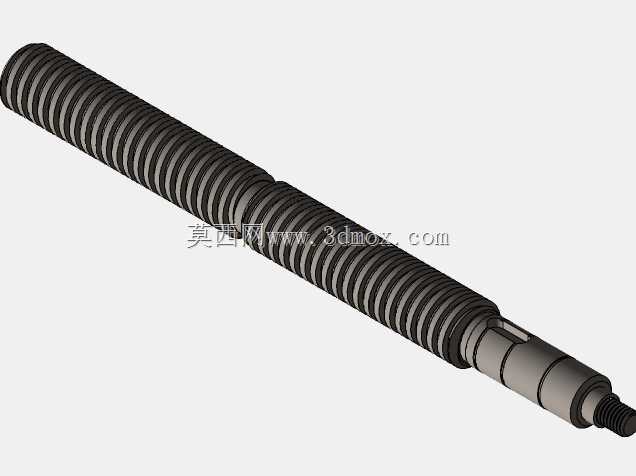

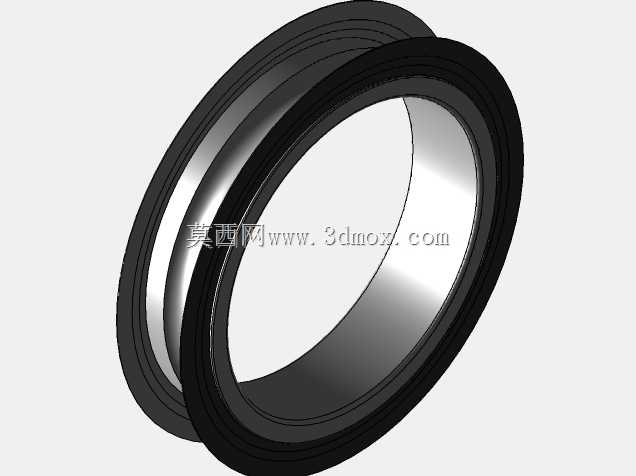

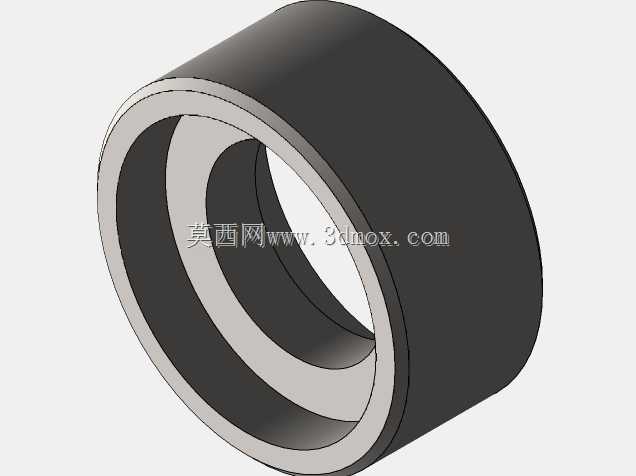

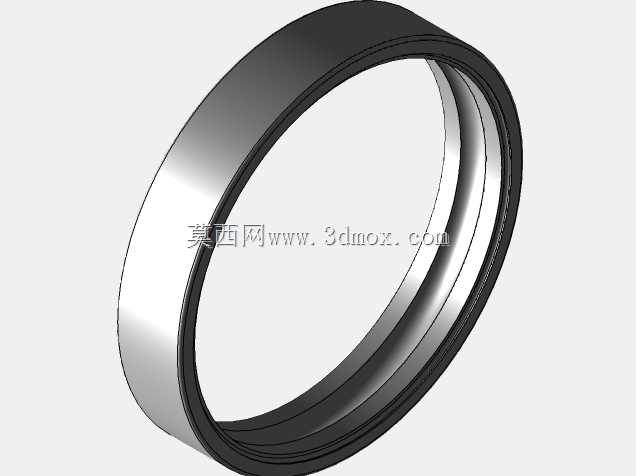

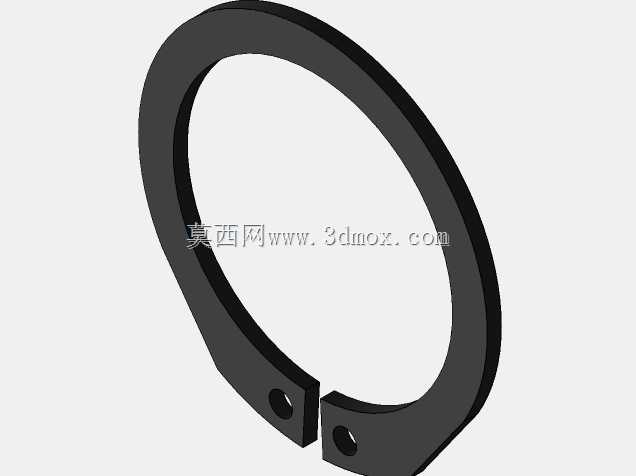

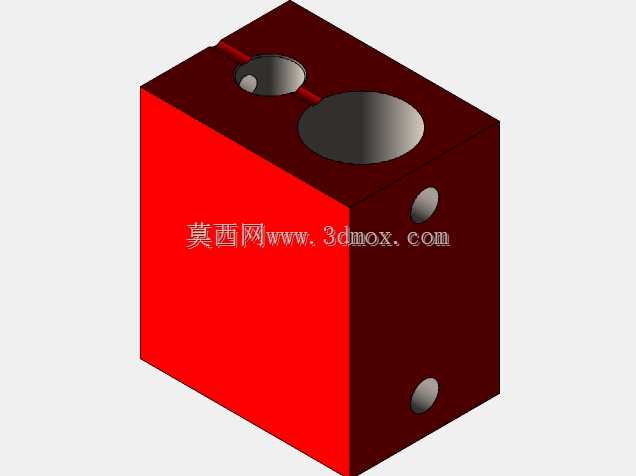

　　针对不同材质的工件可灵活控制夹紧力度，避免薄壁类工件被夹压变形。设计过程中优先考虑了手动操作的人机工程逻辑，操作杆的握持段做了圆柱光面处理，扳动时的施力角度与手臂自然施力方向匹配，长时间重复装夹操作也不会产生过度的肢体疲劳；整体底座采用一体式支撑结构，两个支撑脚的安装面做了平面度处理，可直接通过螺栓固定在钳工台、工装平板或者加工设备的辅助工作台面上，安装边界的孔位间距适配常规钳工台的预留安装槽尺寸，无需额外加工转接板即可完成固定。结构组成上，活动钳身通过底部导轨与固定钳身配合实现直线往复运动，棘轮组件集成在传动螺杆的端部，扳动操作杆时棘爪推动棘轮做单向转动，带动螺杆旋转驱动活动钳身进给，需要松开工件时只需拨开棘爪的锁止结构，

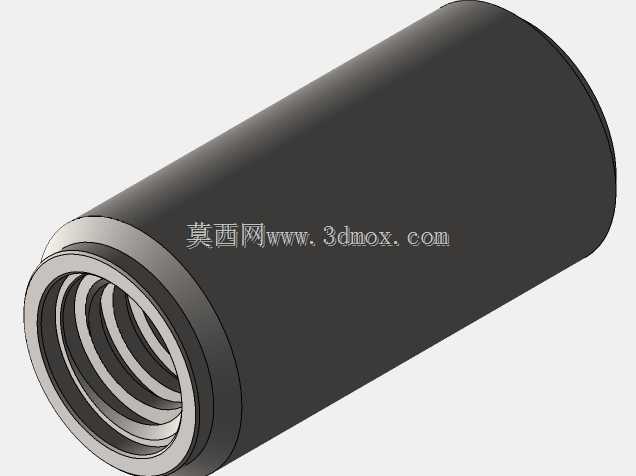

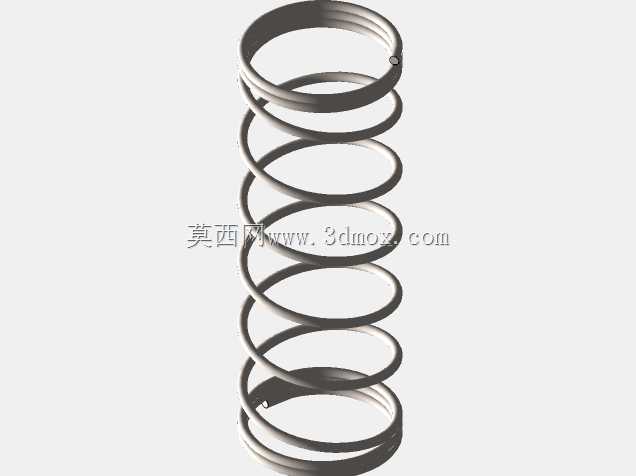

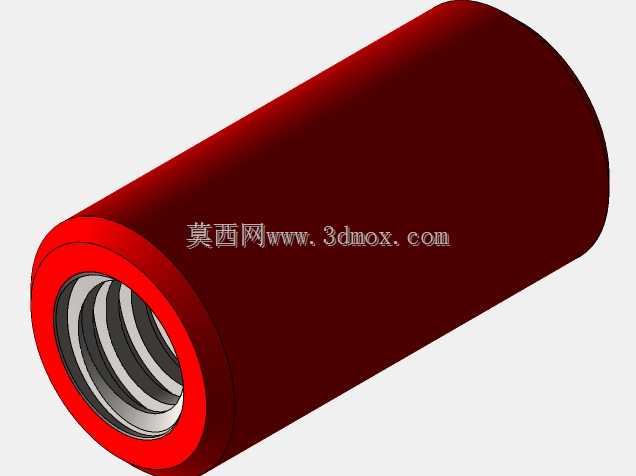

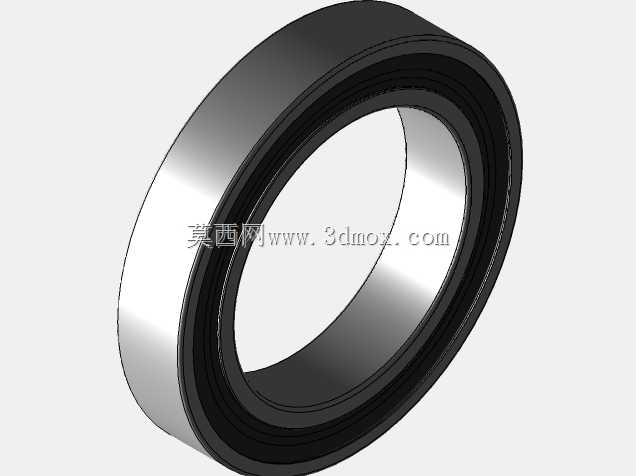

　　即可快速拉动活动钳身复位，相比传统虎钳需要反向旋转多圈丝杠才能松夹的操作，整个松夹过程的耗时可缩短60%以上，在高频次更换工件的作业场景下能有效提升装夹效率。钳身主体采用等强度结构设计，受力较大的钳口背部、螺杆支撑座位置做了加厚处理，在保证整体结构刚性的前提下尽可能减少冗余材料，控制整体自重，方便根据工位需求灵活挪动安装位置；传动螺杆与螺母之间预留了合理的配合间隙，长期使用产生磨损后可通过端部的调节螺母调整间隙，避免进给过程出现旷动影响夹持精度。弹簧复位结构布置在活动钳身与固定钳身之间，松开棘爪锁止后弹簧可推动活动钳身快速回退，无需手动拖拽钳身即可留出足够的工件取放空间，操作连贯性更强。在实际应用中，

　　这类棘轮虎钳除了常规钳工工位使用外，也可集成在小型自动化生产线的人工上料工位，作为工件临时定位夹持的工装使用，针对小尺寸五金件、塑料件的修配、打磨、钻孔等工序都能提供稳定的夹持力；1/4英寸的传动节距设计让进给速度保持在合理区间，既不会因为节距过大导致夹持力不足，也不会因为节距过小影响夹紧效率，单次扳动操作杆的进给量匹配常规装夹的行程需求，从钳口完全张开到夹紧常规尺寸工件仅需扳动操作杆3-5次即可完成。整体外形结构紧凑，安装后突出工作台面的高度经过优化，不会对加工刀具的运动路径产生干涉，在台钻、小型铣床等设备的辅助装夹场景中也能适配使用，钳口的基准面可作为工件找正的定位基准，装夹后无需重复找正即可保证工件的位置精度。
