吹塑型材用0.6mm孔径空气喷嘴结构

　　在吹塑型材的连续生产线上，空气喷嘴是直接决定型坯冷却定型效率、内壁吹扫洁净度的核心易耗配件，这款0.6mm出口孔径的喷嘴，正是针对小截面型材生产场景做的定向结构优化。日常生产里，不少厂家做直径4mm以下的小型PVC、PE型材时，常遇到通用喷嘴孔径过大导致气流分散、冷却风无法精准对准型坯内腔，或是喷嘴安装螺纹不匹配导致漏气、更换频繁的问题，这款喷嘴的结构设计就从这些现场痛点出发做了调整。

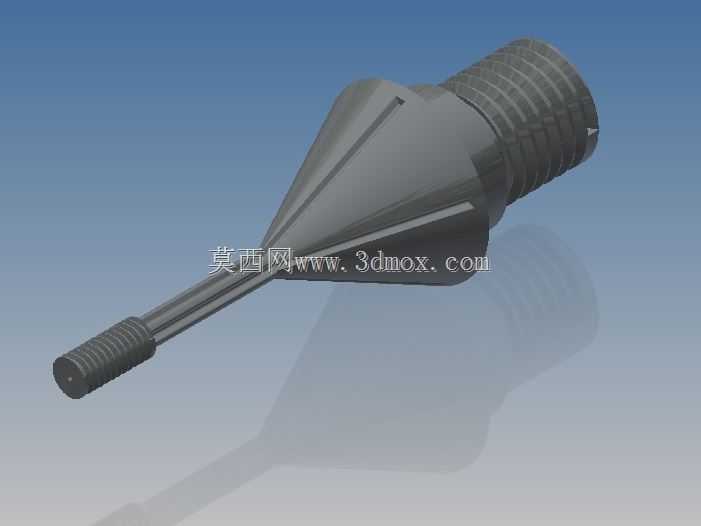

　　从安装边界来看，喷嘴主体的连接端采用M12外螺纹结构，适配市面上绝大多数吹塑生产线的定型台风路支管接口，安装时不需要额外做变径接头，直接缠生料带拧入即可保证密封，不会出现现场改装的额外工作量。喷嘴的插入段做了M4的外螺纹结构，长度刚好匹配常规小型型材定型模的插入深度，不会因为插入过深刮蹭尚未完全冷却的型坯内壁，也不会因为插入过浅导致气流无法到达型坯的远端位置。出口端0.6mm的孔径是经过反复现场验证的尺寸，既不会因为孔径过小导致气路背压过高、增加空压机的负载，也不会因为孔径过大导致气流速度不足，无法带走型坯内壁的余热和挥发析出的小分子助剂。

　　外形结构上，喷嘴中段做了锥形导流结构，从M12连接端到出口段平滑过渡，内部流道没有直角拐点，气流通过时的压损可以控制在5%以内，比同规格的直孔喷嘴出气效率高15%左右。尾部的外表面做了一圈滚花纹理，现场操作人员更换时不需要借助扳手，徒手就能拧紧，在高温的定型台旁操作时也不容易打滑，能大幅缩短换产时的配件更换时间。喷嘴整体采用硬质塑料材质加工，既保证了足够的结构强度，不会因为长期通压缩空气出现开裂变形，又比金属喷嘴重量更轻，长时间安装在风路支管上不会因为自重导致接口松动，同时塑料材质的抗腐蚀性能更好，接触压缩空气中夹带的少量水分和油污也不会出现锈渣堵塞出口孔的问题，日常维护只需要定期用通针清理出口即可，不需要做防锈处理。

　　实际使用场景中，这款喷嘴除了吹塑型材的内腔冷却吹扫，还可以适配小型工件的表面吹尘、电子元器件焊后的助焊剂吹扫等场景，只要气路压力在0.2-0.6MPa区间内，都能形成稳定的柱状气流，不会出现气流散射的问题。设计时特意将出口段做了加长处理，喷嘴出口距离安装基准面的长度足够避开周边的工装夹具，不会出现气流被工装遮挡的情况，在狭窄的定型模腔内部也能将气流精准送到需要的位置。流道的内壁做了抛光处理，气流通过时不会产生紊流噪音，比同规格的粗糙流道喷嘴工作噪音低8分贝左右，能有效改善生产车间的作业环境。

　　从建模逻辑来看，这款喷嘴的结构全部采用回转体特征加辅助特征构建，建模时先绘制内部流道的回转轮廓，保证流道的平滑过渡，再做外部的锥形结构和两端螺纹，最后添加表面滚花和导流槽特征，所有尺寸都严格按照实际安装的公差要求设定，螺纹特征符合普通公制螺纹的公差标准，不需要额外修改就能直接用于3D打印样件验证或者开模生产。做结构选型时，只需要确认现场的安装螺纹规格、需要的气流射程和孔径大小，就能直接适配，不需要做二次结构修改，能大幅缩短设计人员的配件选型建模周期。
