沃尔沃车用带同步带轮离心冷却水泵结构

　　这款车用冷却水泵的三维结构，是针对乘用车发动机冷却回路开发的核心流体输送部件，日常装车后主要承担发动机缸体、缸盖水套内冷却液的强制循环驱动任务，在发动机不同转速工况下，都要保证冷却液能以稳定流量带走燃烧室、进排气道周边的多余热量，避免发动机出现过热爆震、机油性能衰减、密封件早期老化等问题，同时还要配合节温器、暖风水箱、散热器完成整车冷机快速暖机、乘员舱供暖、高温工况散热的全流程热管理需求。

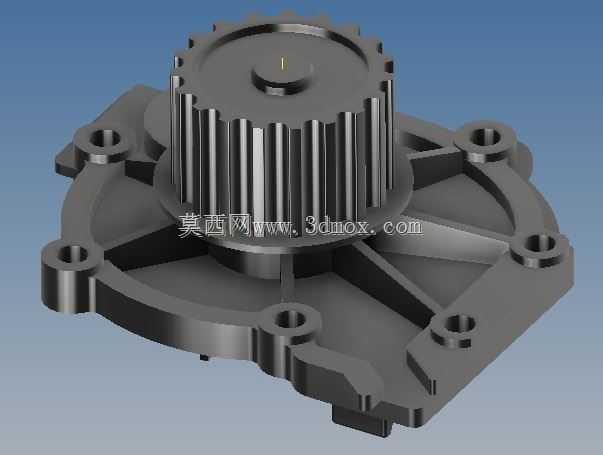

　　从结构设计逻辑来看，这款水泵采用了发动机侧置安装的布局，泵体底座采用了六处带通孔的安装凸耳设计，每个凸耳都做了局部加厚的加强筋过渡，凸耳的安装孔位完全匹配对应机型缸体侧的预留螺纹孔位置，安装时凸耳与缸体结合面会加装成型密封胶圈，不需要额外打密封胶就能保证水套的密封性能，避免冷却液渗漏到正时腔或者曲轴箱内。泵体底座的加强筋从中心轴承座位置辐射延伸到每个安装凸耳，既可以降低泵体整体的壁厚，减少铝合金压铸时的缩孔缺陷，也能提升整个泵体的结构刚性，承受同步带传动带来的径向拉力，以及冷却液高速流动产生的压力脉动，避免泵体在长期交变载荷下出现开裂变形。

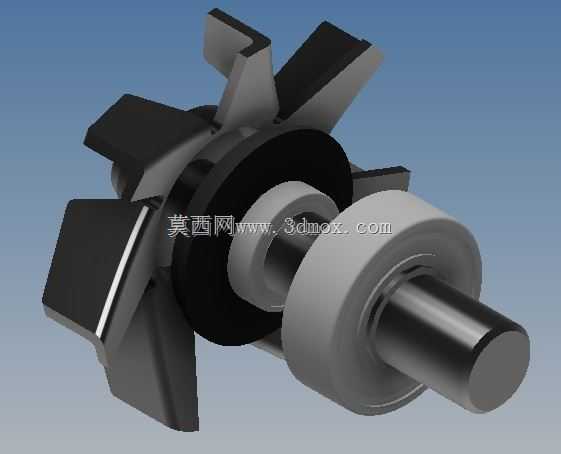

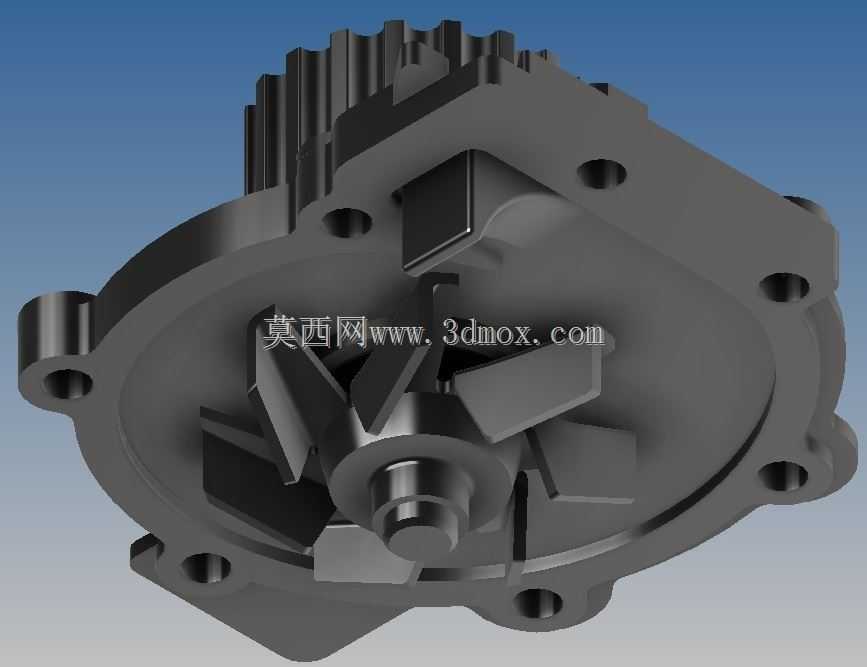

　　泵轴上端的同步带轮采用了渐开线齿形设计，齿形参数完全匹配发动机正时同步带的齿距，带轮顶部做了定位凸台，装配时可以和正时带轮的定位槽快速对齐，保证配气相位的安装精度，不需要反复调整正时位置。带轮和泵轴之间采用过盈配合加定位销的连接方式，能够传递足够的扭矩，避免发动机高转速下带轮出现打滑、跟转错位的问题。泵轴下端的叶轮采用了后弯式离心叶片设计，叶片数量和曲率经过流场仿真优化，在低转速下就能产生足够的输出压头，同时减少叶片入口处的涡流损失，降低水泵的驱动功率消耗，间接提升发动机的燃油经济性。叶轮和泵体的蜗壳流道之间预留了合理的轴向间隙，既不会因为间隙过大导致容积效率下降，也不会因为间隙过小在热膨胀状态下出现叶轮刮蹭泵壳的问题。

　　从安装边界来看，这款水泵的整体轴向尺寸控制在紧凑范围内，不会和周边的正时张紧轮、发电机支架、空调管路产生运动干涉，泵体上预留的水封安装腔采用了双端面机械密封结构，静环和动环分别采用碳化硅和石墨材质，能够长期耐受冷却液的腐蚀和高速摩擦，密封件的压紧力经过精准匹配，既不会因为压力过大导致泵轴转动阻力升高，也不会因为压力不足出现冷却液沿着泵轴渗漏的问题。泵轴的支撑采用了双列深沟球轴承，轴承两侧带橡胶密封盖，预先填充了高温润滑脂，能够在-40℃到120℃的工作温度区间长期运行，不需要额外补充润滑，轴承的外圈和泵体轴承座之间采用过渡配合，内圈和泵轴过盈配合，能够承受同步带传动带来的径向载荷，以及叶轮转动时的不平衡力，保证水泵在发动机额定转速范围内运行无异常振动、异响。

　　在实际选型匹配过程中，这类水泵的流量特性需要和发动机的散热量精准匹配，在发动机怠速工况下，要保证冷却液有足够的流量流经暖风水箱，满足冬季乘员舱的供暖需求；在发动机额定功率输出的高转速工况下，水泵的流量不能超过散热器的散热上限，避免出现冷却液过冷导致发动机工作温度过低的问题。这款水泵的进出水方向采用了切线式蜗壳出口设计，出口角度和缸体水套的进水口方向对齐，减少冷却液流道的转弯阻力，提升整个冷却回路的循环效率。泵体上还预留了排气螺塞的安装位置，在冷却系统加注冷却液时，可以拧开螺塞排出泵腔内的空气，避免出现气阻导致水泵空转、水封干磨损坏的问题。

　　从建模细节来看，整个结构还原了压铸铝合金泵体的拔模斜度、安装凸耳的铸造圆角、同步带轮的齿形倒角、叶轮叶片的根部圆角等工艺细节，所有配合面的尺寸公差都按照车用零部件的行业标准设定，安装孔的位置度、轴承座的同轴度、密封面的平面度都满足实际加工和装配的要求，既可以作为冷却系统匹配选型的参考模型，也可以作为发动机周边附件结构设计的参考案例，帮助结构工程师快速完成安装间隙校核、传动路径匹配、密封结构选型的相关设计工作。
