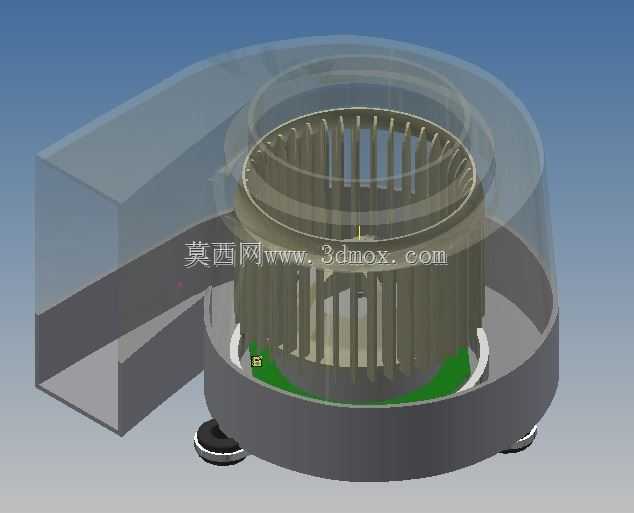

车载鼓风机是乘用车空调通风系统的核心送风部件,这套离心式结构的设计直接决定了车厢内送风效率、噪音表现以及HVAC系统的整体匹配度。不同于普通民用离心风机,车载鼓风机的安装空间被仪表台内部的紧凑布局严格限制,设计阶段首先要卡准安装边界:底部三个减震胶垫的安装孔位必须和HVAC总成的预留支座完全对齐,蜗壳出口的法兰角度要精准对接空调风道的入口,不能出现额外的变径转接,否则会大幅增加风阻、产生紊流噪音。
从功能逻辑上看,这套结构采用前倾式多翼离心叶轮,匹配内置的直流驱动电机,叶轮直接嵌套在电机输出轴上,省去了额外的传动结构,一方面能压缩轴向安装尺寸,适配仪表台内局促的布置空间,另一方面减少传动环节的功率损耗,在12V车载供电的限定功率下,能实现更高的送风压头,足以克服空调滤芯、蒸发器芯体、风道转折以及出风口格栅带来的风阻,保证车厢内各个送风位置都能获得足够的风量。叶轮外圈的导流罩采用半透明的工程塑料材质建模还原,实际量产中这个部件一般采用耐温ABS或者改性PP材质,作用是约束叶轮甩出的气流,让气流全部沿着蜗壳的型线流向出口,避免气流在叶轮周边形成乱流,同时也能阻挡异物进入叶轮间隙,防止运转卡滞。
设计过程中,蜗壳的型线是整个结构的核心难点,不能简单套用通用风机的对数螺旋线,必须结合车载场景的实际需求调整:靠近出口段的蜗壳型线要做渐进式扩压处理,把叶轮甩出的高速气流的动压逐步转化为静压,降低气流在出口处的湍流强度,这直接关系到鼓风机运转时的风噪水平——毕竟乘用车座舱对NVH的要求远高于普通工业通风场景,哪怕是小幅的紊流异音,都会直接影响驾乘体验。底部的减震胶垫结构也做了细节还原,三个胶垫呈120度均匀分布在电机安装座的下方,胶垫内部嵌有金属衬套,安装时通过螺栓固定在HVAC壳体上,胶垫的邵氏硬度需要经过多轮匹配,既要能缓冲电机高速运转时产生的径向振动,避免振动传递到仪表台结构产生共振异响,又不能过软导致叶轮运转时出现跳动,蹭到周边的导流罩或者蜗壳内壁。
从安装边界来看,整个结构的径向尺寸要避开仪表台内部的线束、空调管路以及转向柱的预留空间,轴向尺寸不能侵占副驾驶安全气囊的展开区域,蜗壳出口的朝向要和HVAC总成的进风腔完全贴合,接缝处预留海绵密封层的压缩量,防止出现漏风导致送风效率下降。电机部分的散热结构也在模型中做了体现,电机外壳的散热筋朝向叶轮的进风侧,叶轮运转时产生的负压会带动气流从电机尾部流过散热筋,带走电机持续运转产生的热量,不需要额外设计独立的散热风道,利用风机自身的气流实现自散热,能大幅提升电机的连续运转寿命,避免长时间开空调时电机过热触发保护停机。
在实际装车场景中,这套鼓风机需要适配不同的风量档位,叶轮的动平衡精度要求很高,建模时叶轮的每一个叶片的角度、厚度都做了均一化处理,实际生产中叶轮注塑完成后还要做动平衡校正,在叶轮的端环上增加平衡块,保证高速运转时的振动量控制在允许范围内。蜗壳底部的集流环结构和叶轮的进口间隙做了精准控制,间隙过大会导致气流回流,降低风机效率,间隙过小则会因为零部件的制造公差、运转时的热胀冷缩出现刮擦异响,这个间隙值一般控制在1-2mm之间,建模时也还原了这个合理的装配间隙。不同于工业风机的外露式安装,车载鼓风机整个结构都隐藏在仪表台内部,所以外观面不需要做特殊的表面处理,但是所有和气流接触的内壁都要保证光滑,不能有明显的注塑熔接痕或者凸起,避免产生额外的风噪。
