爪哇摩托车高压点火线圈结构设计

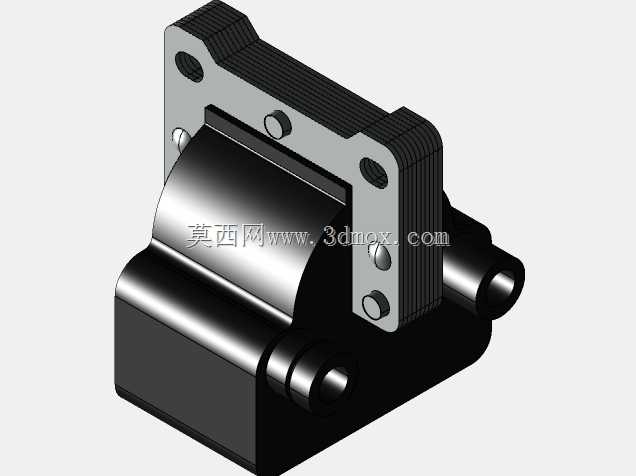

　　在两轮摩托动力系统的点火链路里，高压线圈承担着把低压电脉冲升压为上万伏点火电压的核心作用，这款适配爪哇摩托的高压线圈，在结构设计上完全围绕摩托发动机舱的紧凑安装空间、高频振动工况做了针对性优化。从安装边界来看，线圈主体采用上下分层的结构布局，下部是包覆绝缘壳体的绕组核心，上部是带安装孔位的固定支架，支架两侧预留的两个通孔完全匹配原厂发动机舱的安装螺柱位置，不需要额外做安装位的改装适配，安装时仅需对准孔位拧入固定螺栓即可完成定位，支架与绕组主体之间的连接部位做了加厚的筋位处理，能够抵消摩托行驶过程中发动机传递过来的持续振动，避免长期使用后出现连接部位开裂、线圈移位的问题。线圈两侧伸出的圆柱形接线端子，分别对应低压输入端与高压输出端，

　　端子的伸出长度、直径都做了标准化设计，能够直接对接原车的点火线束接口，不需要对线束接头做裁剪、改接，降低了维修替换时的操作门槛。从功能特性层面看，这款线圈的绕组封装采用了全密封的绝缘结构，壳体选用耐高低温的工程材质，能够适应发动机舱内-30℃到120℃的工作温度区间，不会因为夏季长时间行驶后的舱内高温出现绝缘层软化、击穿的问题，也能在冬季低温冷启动时保持稳定的升压性能，避免出现点火电压不足、发动机缺缸抖动的情况。上部支架的接触面做了平整化处理，安装时配合绝缘垫片可以进一步减少振动传递，同时避免支架与发动机金属部位直接接触造成的漏电风险。在实际应用场景中，这类高压线圈主要适配小排量复古摩托的点火系统升级与维修替换，相比原厂线圈，

　　它的绕组匝数配比做了优化，低速行驶时的点火能量更充足，怠速状态下的发动机运转稳定性更好，高转速区间也不会出现点火断火的问题，能够满足日常通勤、轻度非铺装路面行驶的使用需求。设计过程中，工程师首先对原车安装位的三维空间做了全尺寸扫描，确定了线圈主体的最大外轮廓边界，避免安装时与周边的缸体散热片、线束管路产生干涉，绕组部分的弧形外轮廓是为了贴合发动机缸体的侧面弧度，最大化利用舱内的闲置空间，同时让线圈壳体与缸体之间保留足够的散热间隙，避免工作时热量堆积加速绝缘层老化。固定支架上的两个定位销柱，是为了安装时快速对准位置，减少装配过程中的对位调整时间，支架边缘的防滑齿状结构，能够增加安装时螺栓压紧后的摩擦力，避免摩托长期振动导致螺栓松动、

　　线圈接触不良。线圈的高压输出端做了加长的绝缘护套设计，能够避免高压接线部位因为雨水、灰尘侵入出现漏电、跳火的问题，适配摩托在雨天、扬尘路况下的使用需求。从结构强度的角度，整个线圈的壳体壁厚做了均匀化处理，既不会因为壁厚过薄导致抗振性能不足，也不会因为壁厚过大造成整体重量超标，增加发动机舱的安装负载。绕组与壳体之间的填充层采用了导热绝缘材质，能够把绕组工作时产生的热量快速传递到壳体表面，通过行驶过程中的迎面气流带走热量，保证线圈长时间工作时的温度处于合理区间，延长整体使用寿命。在三维建模过程中，所有安装孔位、接线端子的位置公差都控制在0.1mm以内，确保生产出来的成品能够直接适配原车安装位，不需要二次加工调整，各个连接部位的圆角处理也避免了应力集中问题，在持续振动工况下不会出现应力开裂的情况。
