适配19英寸轮辋的摩托车后平叉结构设计

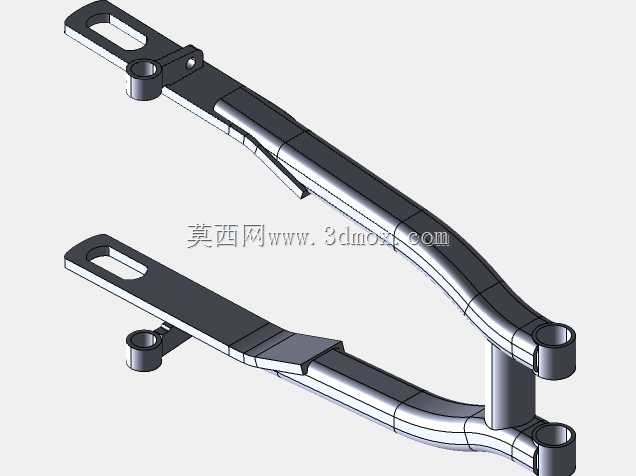

　　这款适配19英寸轮辋的后叉结构，是两轮摩托车行走悬挂系统的核心承载部件，日常主要承担后轮与车架之间的载荷传递、行驶过程中路面冲击缓冲的连接作用，在越野、街跑类摩托的实际使用场景中，后叉的结构刚度、安装匹配度直接影响整车的操控稳定性与行驶安全性。从结构设计逻辑来看，该后叉采用双侧对称的摇臂式结构，前端设置的同轴铰接孔位用于与车架后悬挂枢轴对接，安装时需保证两侧孔位的同轴度公差控制在0.05mm以内，避免行驶过程中出现摇臂卡滞、单侧偏磨的问题；摇臂中段的镂空网格结构是拓扑优化后的结果，在保证整体弯曲刚度、扭转刚度满足动态载荷要求的前提下，尽可能去除非承载区域的冗余材料，相比同尺寸实心结构可降低32%左右的自重，

　　减少非簧载质量对悬挂响应速度的影响。摇臂尾端设置的长条形调节槽是后轮轴的安装位，槽体的长度方向与摇臂轴线平行，可支持后轮轴在15mm的行程范围内前后调整，既能够满足链条张紧度的调节需求，也可适配不同扁平比的同尺寸轮胎安装，槽体两侧的加工平面需保证平面度公差不大于0.02mm，确保后轮轴锁紧后端面贴合均匀，不会出现轴体倾斜导致的后轮偏摆问题。结构上预留的上部凸台孔位是减震器下安装点，孔位的轴线与摇臂铰接孔轴线保持平行，中心距尺寸严格匹配对应车型的减震器行程参数，安装后可保证减震器在压缩、回弹行程中始终处于合理的受力角度，避免出现侧向附加载荷导致的减震油封异常磨损。从安装边界来看，该后叉的整体宽度适配19英寸轮辋的轮毂安装间距，

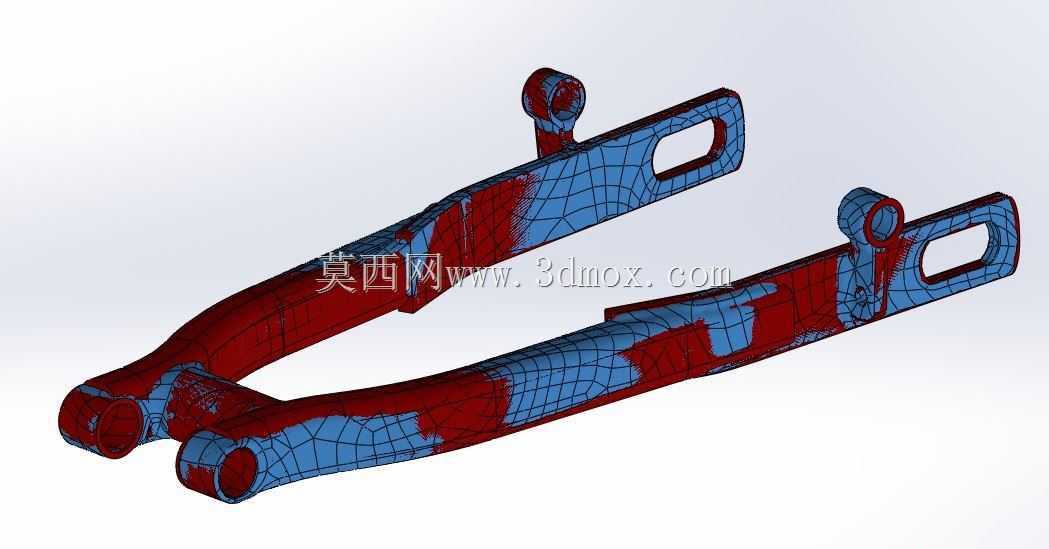

　　两侧摇臂的内侧间隙预留了足够的刹车卡钳、碟刹盘安装空间，不会在轮组跳动过程中出现结构干涉；摇臂的截面采用变厚度设计，靠近前端铰接点的区域受力载荷更大，截面厚度相应增加，靠近后轮轴的区域载荷相对较小，截面厚度适当减薄，整体应力分布通过有限元仿真做过多轮迭代优化，图中红蓝网格区域就是仿真分析时的应力分布云图映射，红色区域为应力集中区，在结构处理时做了圆角过渡、局部加厚的强化处理，蓝色区域为低应力区，是材料去除的主要区域，确保在极限冲击载荷下结构不会出现开裂、变形失效。在实际装配场景中，该后叉需要配合衬套、密封件与车架枢轴连接，铰接孔的内径尺寸与衬套外径采用过盈配合，过盈量控制在0.02-0.04mm之间，

　　既保证衬套安装后不会出现相对转动，也不会因为过盈量过大导致衬套变形影响转动灵活性。摇臂表面的结构过渡位置全部采用圆角处理，避免锐角结构导致的应力集中，同时也能减少焊接、成型过程中的工艺缺陷。针对日常使用中常见的颠簸路面、急加速、急制动工况，该结构的载荷安全系数设置为2.5，可满足常规非铺装路面行驶的强度要求，不会因为瞬时冲击载荷出现结构失效。
