山地自行车后变速器安装吊耳结构

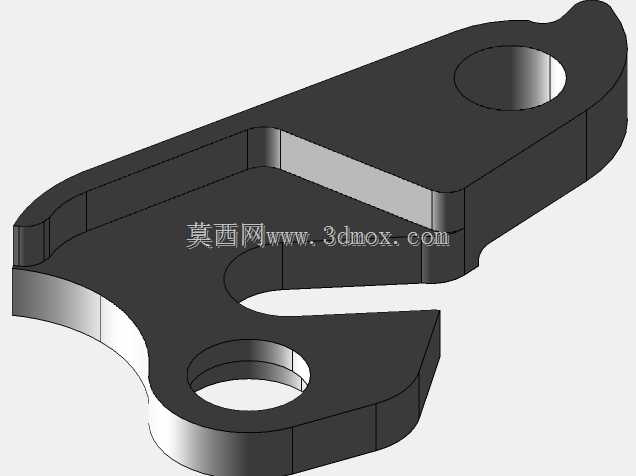

　　日常山地车骑行过程中，后变速器吊耳是极易被忽略但直接影响变速精度与车架安全的关键零件，不少骑友遇到的变速不准、后拨磕碰后变形刮辐条的问题，根源都在吊耳的结构设计与安装匹配度上。这个吊耳零件的核心作用，是作为车架尾端与后变速器之间的连接过渡件，一方面要精准定位后拨的安装位置，保证导轮与飞轮片的平行度，让变速过程中链条能顺畅在不同飞轮片间切换，不会出现跳齿、蹭链的问题；另一方面要在车辆发生侧摔、后拨受到外力撞击时，优先通过自身的形变吸收冲击能量，避免昂贵的碳纤维或铝合金车架尾勾位置直接开裂损坏，相当于传动系统末端的一个“易损保护件”。从结构设计逻辑来看，这个吊耳采用了一体化的钣金折弯+机加工成型思路，整体轮廓没有多余的冗余结构，

　　两个安装孔的位置精度是整个零件的核心管控点：上方的大孔是与车架尾端安装位的定位孔，需要与车架的安装轴保持H7级的间隙配合，保证吊耳安装后不会出现旷量；下方的带钩型开口结构是后拨的安装限位槽，这个槽的开口角度、深度直接决定了后拨安装后的初始角度，设计时特意将槽口做了圆弧过渡处理，避免安装时应力集中出现开裂，同时槽的侧壁做了0.2mm的加厚处理，抵消长期骑行震动带来的磨损旷量。零件的整体厚度控制在5mm，既保证了正常骑行时的结构刚性，不会因为踩踏发力出现形变导致变速偏移，又能在受到超过设计阈值的撞击时发生可控的塑性变形，不会硬传导冲击力到车架上。安装边界方面，这个吊耳适配标准的6s规格山地车后变速器，

　　安装时上方定位孔与车架尾端的安装轴对齐后，通过锁紧螺栓固定，下方的钩槽卡入后拨的安装凸台后，用标准的M5后拨锁紧螺栓拧紧即可，安装后需要保证吊耳的安装平面与飞轮片所在平面的平行度误差不超过0.1mm，否则会出现变速时链条无法精准落位的问题。零件的外形轮廓特意做了多处圆角处理，没有尖锐的外凸棱角，一方面是避免骑行过程中棱角剐蹭骑行者的裤腿，另一方面是减少摔车时棱角勾住地面障碍物导致的零件二次损坏。在实际的骑行场景中，这个吊耳需要长期承受链条传动带来的周期性震动，以及变速时后拨摆动带来的交变载荷，所以结构上在两个安装孔的连接位置做了加宽的加强筋设计，筋位的厚度与主体厚度保持一致，没有做突兀的凸起，避免应力集中在筋位与主体的连接位置。

　　不少入门级整车的原厂吊耳会采用较薄的冲压件，骑几次颠簸路面就会出现形变导致变速不准，这个结构的吊耳在关键受力位置的厚度做了针对性加强，同时兼顾了撞击时的溃缩保护功能，不会出现要么太硬撞坏车架、要么太软容易变形的问题。从建模逻辑来看，绘制这个零件时首先要确定两个安装孔的中心距，这个尺寸是匹配对应车架与后拨的核心参数，不能有偏差，之后根据车架尾端的轮廓绘制吊耳的贴合面，保证安装后吊耳与车架完全贴合，不会出现安装间隙，之后再勾勒外部的轮廓，将钩型的限位槽位置做出来，最后给所有的棱边加上R0.5的倒角，去除加工毛刺，同时在孔位位置做沉头处理，让锁紧螺栓安装后不会突出零件表面，避免剐蹭。实际装车测试时，这个结构的吊耳安装后，后拨的导轮能精准对齐每一片飞轮，在连续变速、大力踩踏爬坡的工况下，不会出现吊耳形变导致的链条蹭飞轮问题，在侧摔测试中，当冲击力达到设计阈值时，吊耳会在钩槽位置发生可控形变，吸收冲击力，拆检后车架尾端没有出现任何损伤，只需要更换新的吊耳就能恢复整车的变速性能，不需要对车架进行维修，大幅降低了骑行过程中的意外损坏维修成本。
