多翼式前倾离心叶轮三维结构设计

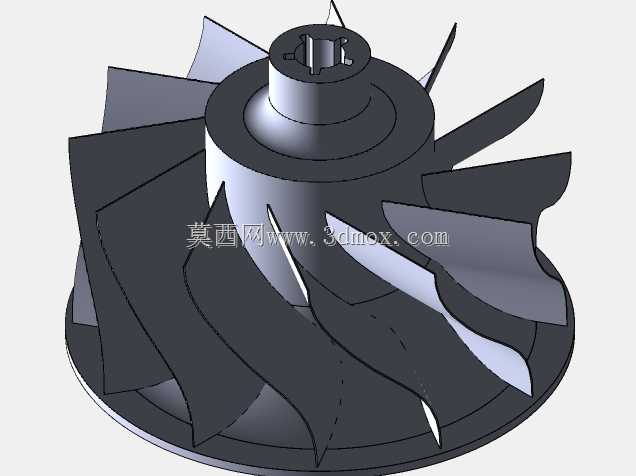

　　该叶轮属于离心式流体做功部件，核心应用场景覆盖小型通风设备、车载吸尘装置、工业散热风机、小型涡轮推进单元等需要定向流体增压输送的设备端，在实际工况中承担将输入轴的旋转机械能转化为流体压能与动能的核心作用，直接决定配套设备的风量、风压、运行噪音与能效水平。从功能特性来看，这款叶轮采用前倾式多叶片布局，叶片沿轮毂周向均匀排布，叶片型线为空间扭曲曲面，能够在较低转速下实现较高的风压输出，适配小尺寸安装空间下的流体输送需求；叶片前缘做了圆弧过渡处理，可降低流体切入时的湍流损耗，减少运行过程中的气动噪音，叶片尾缘延伸至轮盘外缘，能够最大化利用轮盘覆盖的旋转做功区域，避免流体在轮盘边缘形成无效涡流。轮毂中心设计有带键槽的D型安装孔，

　　可直接与配套电机的输出轴配合，通过键连接传递扭矩，安装时无需额外定制转接轴套，孔位的公差设计适配常规小型驱动电机的轴径标准，轴向定位依靠轮毂上端的凸台结构实现，装配时凸台端面与电机轴端的挡圈贴合即可锁定轴向位置，避免高速旋转时叶轮发生轴向窜动。轮盘部分采用浅锥面结构，从轮毂根部向外缘平缓过渡，既能够提升叶轮整体的结构刚度，降低高速旋转时的叶片形变，又可以引导做功后的流体沿轮盘表面顺畅流向出风口，减少流体在叶轮腔体内的滞留损失。设计过程中，首先根据目标工况的风压、风量参数确定了叶轮的外径尺寸与轮毂直径比，将轮毂直径控制在叶轮外径的三分之一左右，既保证中心安装结构有足够的强度容纳轴孔与键槽，又给叶片预留足够的延展空间实现流体做功；

　　叶片数量经过多轮流体仿真验证，选取的叶片数能够避免叶片通过频率与电机固有频率重合，防止运行时产生共振，同时兼顾了注塑成型的工艺可行性，叶片之间的间距足够保证模具抽芯结构的强度，不会出现注塑时叶片填充不满、脱模变形的问题。安装边界方面，叶轮的轴向总高度从轮盘底面到轮毂顶端的尺寸适配常规小型风机的蜗壳腔体深度，轮盘外缘与蜗壳内壁的单边间隙控制在合理范围，间隙过小容易因加工装配误差出现叶轮擦碰蜗壳的故障，间隙过大则会导致流体回流、降低风机效率；中心安装孔的键槽尺寸符合通用机械传动的平键标准，装配时只需将键预先嵌入电机轴的键槽，对准叶轮孔内的键槽推入到位，再通过轴端锁紧螺母固定即可完成安装，

　　拆卸时借助常规拉马工具即可从轮毂位置将叶轮平稳拉出，不会损伤叶片结构。在实际选型适配时，需要注意该叶轮的旋转方向与叶片弯曲方向匹配，反向旋转时会导致流体输出方向反向，同时风压效率会出现明显下降；长期在高粉尘工况下使用时，叶片表面的积灰会破坏原有型线的动平衡，因此设计时在轮毂端面预留了动平衡去重区域，出厂或维护时可通过在该区域铣削去重的方式校正动平衡，降低高速旋转时的振动量，延长配套轴承的使用寿命。叶片的壁厚从根部到尾缘做了均匀的渐变减薄处理，根部壁厚较大以承接旋转时的离心力载荷，尾缘壁厚较薄以减少流体出口的尾迹损失，整体结构的强度能够满足最高额定转速下的长期运行需求，不会出现叶片断裂、轮毂开裂的失效问题。
