双立耳带安装底板铰接支撑固定座

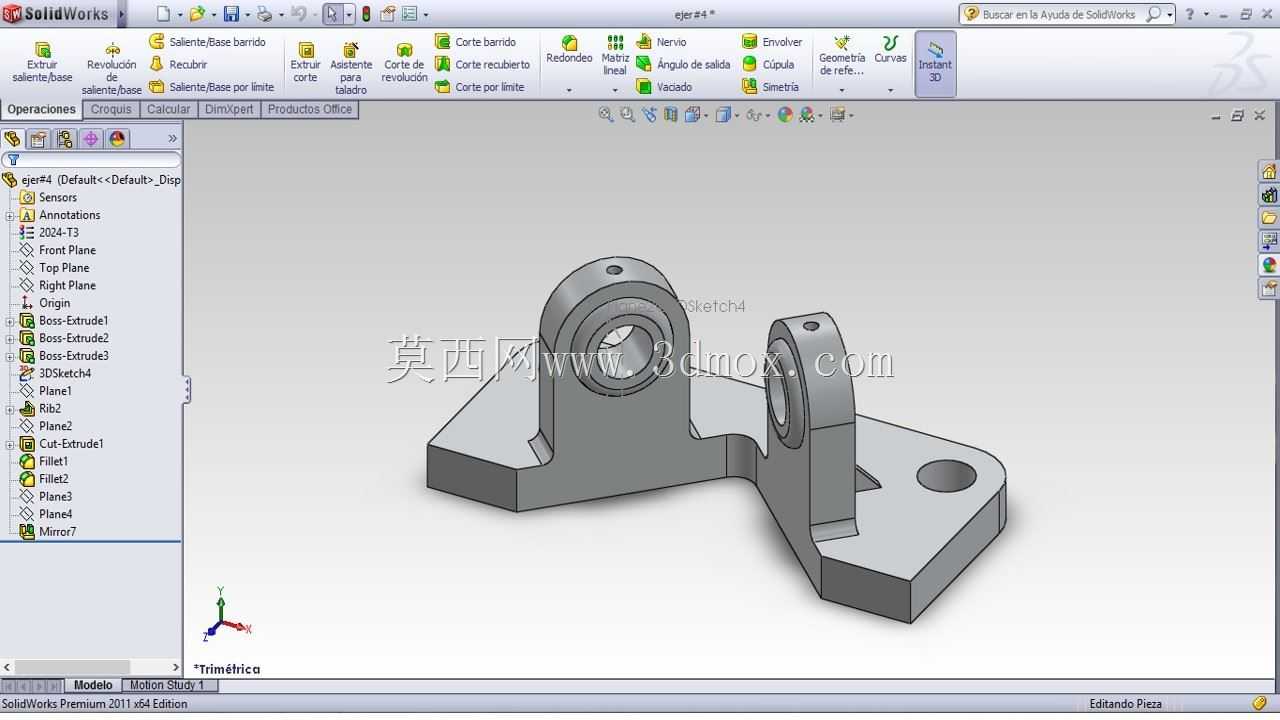

　　这款带安装底板的双立耳铰接支撑结构，主要用于各类需要实现铰接转动连接同时提供稳定支撑的设备装配场景，常见于小型自动化设备的连杆机构末端、工装夹具的活动压臂支撑位、小型输送线的侧挡导向组件安装位，也可用于民用五金类的活动连接部位，比如折叠支架的转动支点、小型设备的翻盖铰接支撑等场景。从结构设计来看，整体采用一体化底板加双侧立耳的布局，底板为异形切边结构，相比规则矩形底板，在保证安装覆盖范围的前提下减少了不必要的材料占用，同时在底板单侧预留了沉头安装孔位，安装时可使用内六角螺栓穿过沉孔将整个支座固定在安装基面，沉孔设计可让螺栓头完全埋入底板平面，不会突出表面干涉后续装配的其他零部件。两个立耳并非对称等高设计，其中一侧立耳高度略低，

　　另一侧立耳高度更高且顶部额外预留了一个小的定位孔，这种非对称设计是为了适配不同长度的铰接销轴装配需求，高立耳顶部的定位孔可用于安装销轴止动螺丝，防止铰接销轴在设备运行过程中出现轴向窜动，避免连接松脱的风险。两个立耳上的同轴铰接孔内均预留了轴承安装位，可直接嵌入标准微型滚动轴承或者自润滑铜套，降低铰接转动时的摩擦阻力，减少长期运行后的磨损量，延长支座的使用寿命。设计过程中首先确定了铰接孔的中心高度，这个尺寸直接决定了被支撑铰接件的转动中心高度，需要匹配对应安装基面到被连接件转动位的距离要求，底板的厚度根据整体承载需求设定，保证在承受额定径向载荷时不会出现底板弯曲变形，立耳与底板的连接位置做了大圆角过渡处理，

　　避免应力集中导致的受力断裂问题，尤其是在承受交变载荷的使用场景下，圆角过渡可以大幅降低连接位置的应力峰值。安装边界方面，底板的最大外轮廓尺寸需要匹配安装基面的可用空间，两个安装孔的孔距按照标准安装间距设定，可适配常见的型材安装槽位或者预制安装孔位，铰接孔的内径按照标准销轴尺寸设计，可直接采购标准件进行装配，不需要额外二次加工。立耳的外侧间距与内侧间距根据被连接件的连接端宽度设定，保证被连接件的连接端可以嵌入两个立耳之间的空隙，不会出现侧向卡滞。在实际使用中，这类支座不需要复杂的装配调试，只要将底板通过螺栓固定在指定基面，将被支撑的铰接件对准两个立耳的铰接孔，穿入销轴并锁好止动螺丝即可完成装配，

　　后期维护时只需要定期检查铰接孔内的轴承或者铜套磨损情况，磨损量超差时直接更换内嵌件即可，不需要整体更换支座，降低了维护成本。结构的受力路径设计合理，被连接件传递的径向载荷通过立耳直接传递到底板，再通过底板的两个安装螺栓均匀分散到安装基面上，不会出现局部应力过大的问题，非对称的立耳设计还可以适配单侧需要附加限位结构的使用场景，在高立耳的顶部定位孔上可以安装限位螺钉，限制铰接件的转动角度范围，不需要额外加装独立的限位块，进一步简化了整体装配结构。
