牧田FD05钻机改装变速钻床结构设计

　　在小型五金加工、电子元件精密钻孔、模型制作等场景中，常规手持电钻的转速控制精度不足、钻孔进给稳定性差，难以满足薄材、精密零件的小直径钻孔需求，而专业台钻的购置成本较高、占用工位空间大，不少一线加工从业者会选择将闲置手持钻机改装为台式变速钻孔设备，兼顾成本控制与加工精度需求。这套基于牧田FD05手持钻机的改装结构，核心是将原手持钻机的动力内核完整拆解后，重新整合为台式变速钻床的动力单元，保留原钻机的电机输出性能，同时通过结构优化解决手持作业的抖动、转速不可控问题。

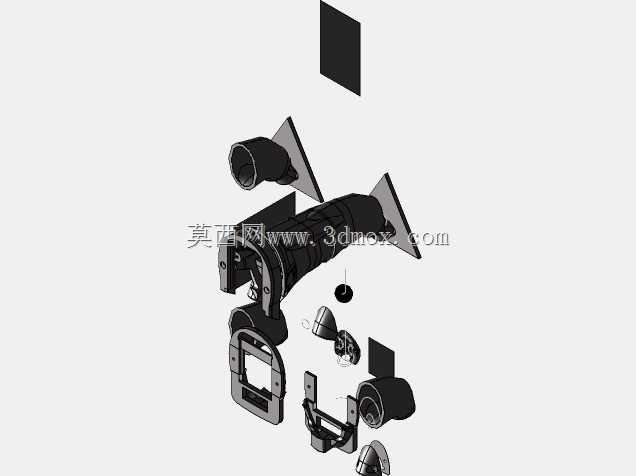

　　设计过程中首先需要处理动力输出的精度保持问题，常规改装方案直接固定钻机本体，长期使用后钻机外壳的塑料连接位容易出现形变，导致主轴跳动量超标，因此这套结构没有沿用原钻机的外壳作为受力支撑，而是单独设计了3D打印的安装基座，将电机、传动齿轮组直接固定在基座的定位槽内，基座的安装孔位完全匹配原钻机内部组件的安装点位，避免重新打孔带来的装配误差。针对转速控制与扭矩传递的需求，设计了内嵌式可变分离离合器，离合器的摩擦片接触面做了防滑纹理处理，能够在主轴负载突变时快速分离动力，避免钻头崩断或者工件被带动移位，离合器的调节旋钮设置在基座侧面，操作人员可以根据钻孔材质、钻头直径快速调整离合触发扭矩，无需拆解设备。

　　为了解决3D打印零件的螺纹连接强度不足问题，所有需要反复拆装的连接位都采用了M3黄铜嵌件预埋设计，嵌件在3D打印过程中直接置入对应的安装柱内，打印完成后嵌件与塑料基体完全结合，不会出现螺纹滑牙、嵌件拔出的问题，相比直接在塑料件上攻丝，连接强度提升4倍以上，能够满足日常反复调整、拆装的使用需求。电池架与速度触发器的安装位做了独立的沙盒式防护结构，将电路部分完全封闭在结构内部，避免加工过程中的金属碎屑、切削液进入电路造成短路，触发器的拨杆延伸到基座正面的操作位，操作人员可以单手完成转速调节与设备启停。

　　整套结构的打印成型尺寸控制在140mm×140mm的打印平台边界内，层厚设置为0.1mm即可满足装配精度要求，不需要额外的支撑结构，打印完成后仅需要去除少量打印毛刺即可完成装配，所有零件的安装间隙预留0.2mm，兼顾装配便捷性与连接紧密性。主轴的输出端保留了原钻机的钻夹头安装位，可以直接适配原机的钻夹头，夹持范围覆盖0.8mm-10mm直径的钻头，能够满足PCB板钻孔、薄铝板钻孔、塑料件开孔等常见的精密加工需求。基座的底部设计了标准的工作台安装槽，可以直接固定在常规的小型台钻工作台或者自制木工工作台上，安装孔位间距兼容市面常见的小型台钻固定尺寸，不需要额外制作转接板。

　　在实际使用场景中，这套改装结构可以替代小型台钻完成模型制作中的零件钻孔、电子DIY中的电路板开孔、五金维修中的小零件扩孔等作业，相比原手持钻机，钻孔的位置精度可以控制在0.1mm以内，不会出现手持作业的孔位偏移、孔壁倾斜问题，同时离合器结构能够有效避免小直径钻头断裂的问题，降低耗材损耗。设备的整体重量控制在1.2kg以内，不需要使用时可以快速从工作台上拆下收纳，不会占用过多的工位空间，对于小型加工工作室、个人DIY爱好者来说，是兼顾成本与实用性的改装方案。结构设计过程中对所有运动部件做了干涉检查，离合器的开合行程、触发器的按压行程、电池的插拔路径都没有结构干涉，装配完成后不需要额外打磨调整即可正常运作，所有受力部位的壁厚都设置为3mm以上，能够承受钻孔过程中的轴向进给力，不会出现结构断裂的问题。
