三气路混合配比集成控制装置结构设计

项目分类:通用机械零部件 发布时间:2022-07-30 ID:686791
  • 三气路混合配比集成控制装置结构设计
  • 三气路混合配比集成控制装置结构设计
  • 三气路混合配比集成控制装置结构设计
  • 三气路混合配比集成控制装置结构设计

  在工业气动控制、实验室气路供给、特种气体配比输送这类场景里,单路气源往往没法满足工艺对多元气体按比例混合输出的要求,这套三气路混合集成装置,就是针对三路独立气源的稳压、通断、混合输出需求做的一体化结构设计,替代了过去零散阀件拼接的管路方案,能大幅缩减气路安装的占地空间,减少接头渗漏的风险点。

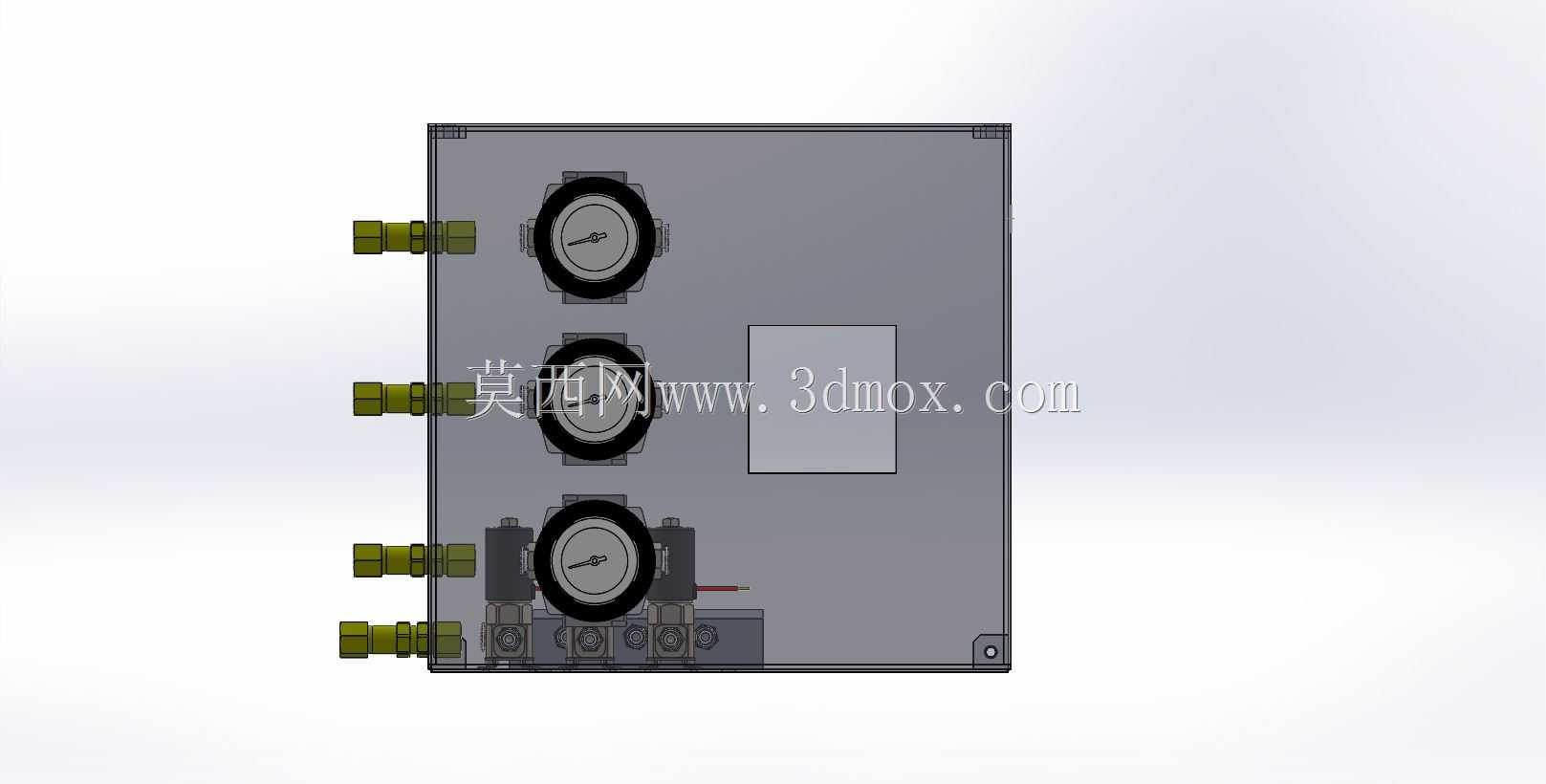

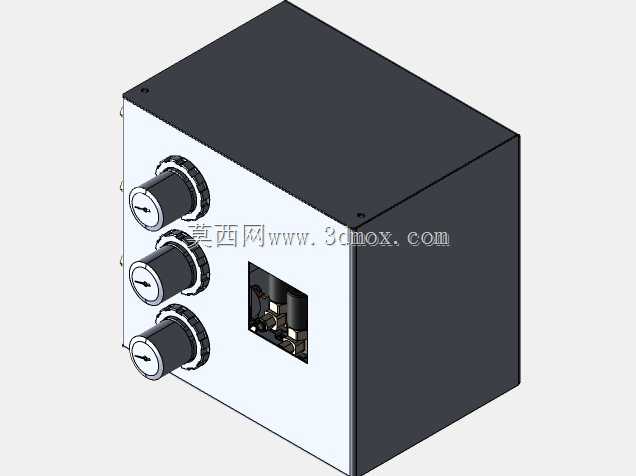

  从实际功能落地的角度看,装置正面竖向排布的三个压力表,分别对应三路进气支路的实时压力显示,每一路都配套独立的调压阀与通断控制阀,能单独对每一路进气的压力、通断状态做独立调节,互不干扰;装置左侧伸出的四个快插式气路接头,其中三个对应三路独立气源的输入接口,最下方的接口为混合后的气体输出端,接口规格适配常规气动软管的快插连接,不需要额外做转接头加工,现场布管时可以直接插接固定。装置正面预留的方形空白区域,是为后续加装气路标识铭牌、流量显示模块预留的安装位,不需要额外对面板做二次打孔加工,预留的安装孔位已经在结构设计阶段做了沉头处理,加装配件时不会突出面板表面,避免现场操作时发生磕碰。

  设计过程中首先考虑的是安装边界的适配性,整体采用板式安装结构,背板预留了四个角部固定孔,适配常规电控柜、气路安装板的螺孔间距,安装时不需要额外做转接支架,整体厚度控制在薄型阀组的常规尺寸范围内,不会过多占用柜内纵深空间,就算是在紧凑的设备气路仓里也能顺利布置。内部气路采用板内钻孔的集成流道设计,替代了传统的外接气管连接,每一路的流道孔径都经过通径校核,保证三路气体在进入混合腔前的压损控制在合理范围内,不会因为流道过窄导致供气流量不足,也不会因为流道突变产生紊流影响混合配比的精度。

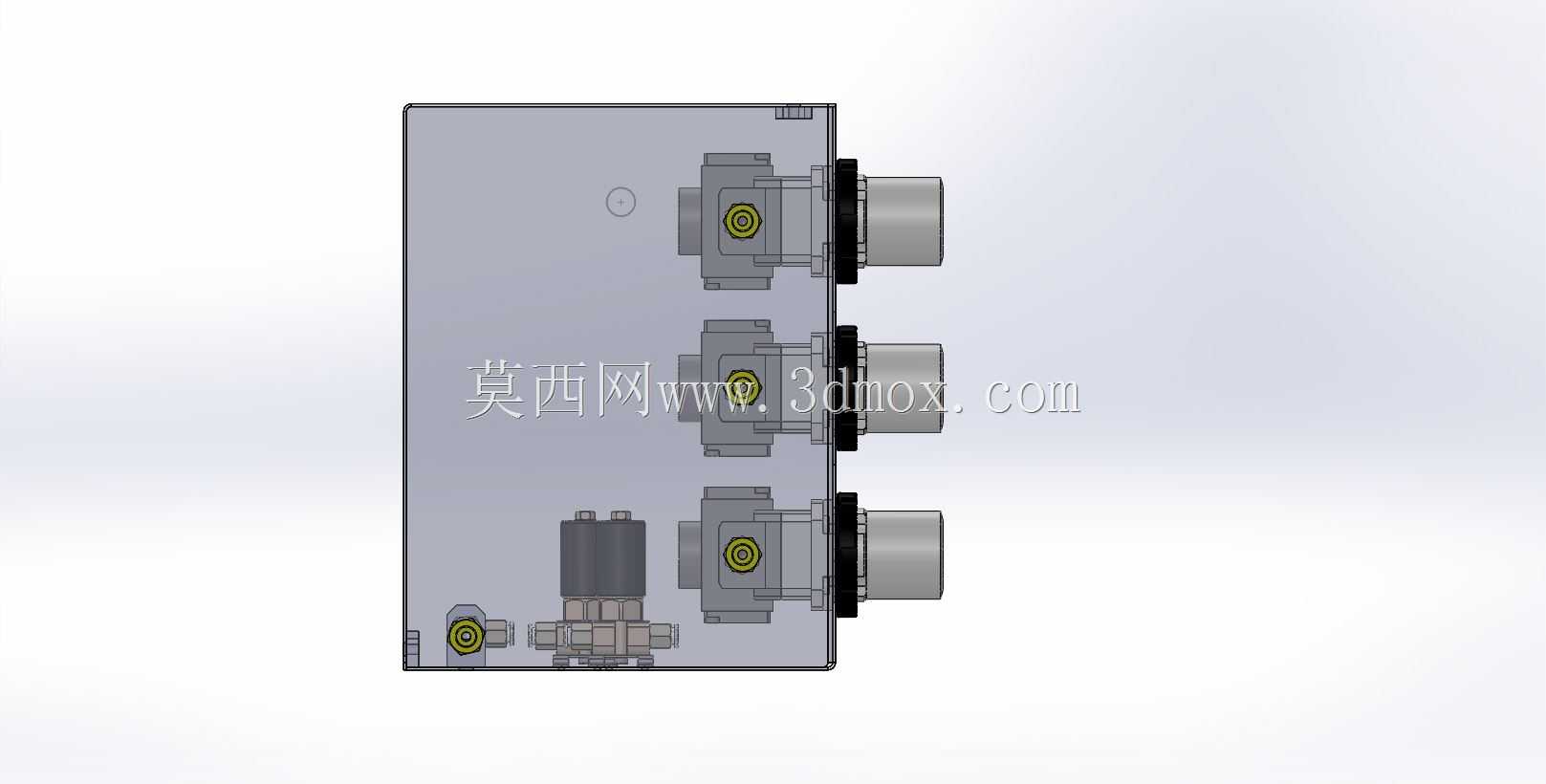

  考虑到气动元件的日常维护需求,每个调压阀、压力表的安装位都做了可拆卸式结构设计,后续如果某一路的阀件出现故障,不需要拆解整个装置的面板,只需要单独拆下对应故障元件即可更换,维护时不需要断开全部气路,能减少设备停机维护的时间。面板上的操作件布局完全符合现场操作人员的使用习惯,压力表竖向排布在视觉中心位置,操作人员站在装置正前方就能直接读取三路的压力数值,调压旋钮的位置对应每块压力表的下方,调节压力时视线可以同时观察压力表的数值变化,不需要侧身或者挪动位置就能完成压力校准操作。

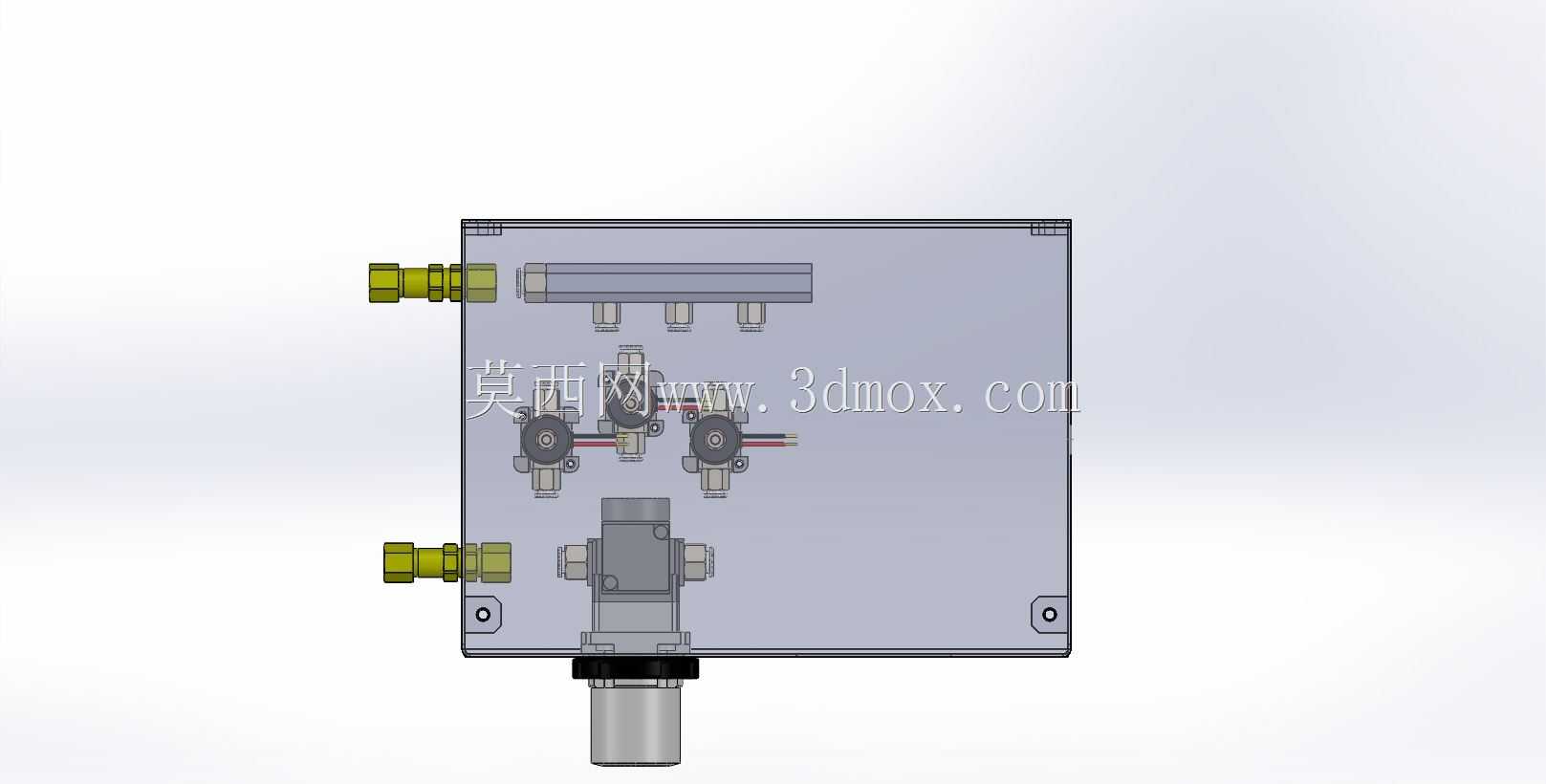

  气路密封方面,所有阀件与集成板的连接面都采用端面密封结构,密封槽的尺寸按照气动元件的常规密封标准设计,适配标准O型圈的安装,不需要额外打密封胶,装配后能保证长期工作下的气密性,在常规气动系统的工作压力范围内不会出现渗漏问题。混合腔设置在集成板的下部位置,三路气体经过各自的调压、通断控制后,在混合腔内完成紊流混合,保证输出的气体配比均匀,不会出现某一路气体偏流的问题,输出端的接口位置做了流道导流处理,减少混合后气体输出的压力波动。

  整个装置的结构设计完全围绕现场安装、操作、维护的实际需求展开,没有多余的冗余结构,所有外露元件都做了圆角处理,避免操作时划伤操作人员,面板表面采用哑光处理,不会因为车间光线反射导致压力表读数困难,整体重量控制在单人可搬运安装的范围内,现场安装时不需要借助起重设备,两名操作人员配合就能完成固定与气路连接工作。
