大跨度钢结构飞机停放维护库框架设计

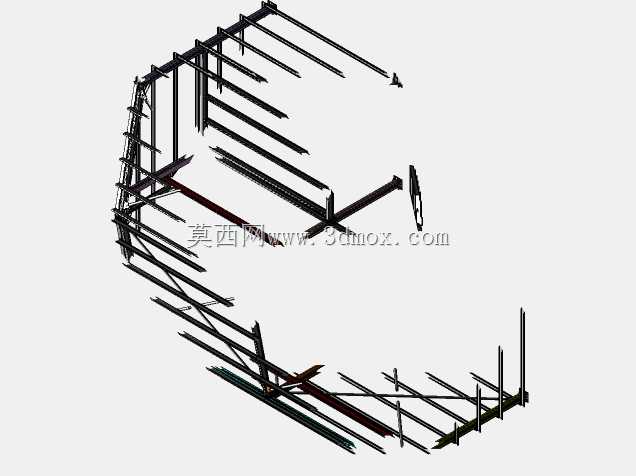

　　本次呈现的钢结构框架，是针对通航机场、通用航空运营基地的固定翼飞机停放、日常维护场景设计的机库主体承载结构，区别于普通工业厂房，这类结构首先要满足飞机进出的超大净空要求，同时兼顾日常维护作业的空间冗余。从实际使用场景来看，这类机库框架需要适配翼展10米级别的小型固定翼飞机、轻型直升机的停放需求，内部无中柱的大跨度设计是核心功能要求，避免立柱遮挡飞机进出动线，也能给机翼、尾翼周边的维护作业留出足够操作空间，不会出现人员操作梯架、维护设备时磕碰结构立柱的问题。

　　从设计思路上，整个框架采用主次桁架分层承载的逻辑，外围沿进深方向布置纵向主承重梁，横向通过等间距排布的次桁架连接形成整体受力体系，所有杆件的连接节点均采用刚性连接设计，保证整体结构的抗风、抗震性能，尤其是机场开阔地带风荷载较大的场景，整体框架的侧向刚度需要满足12级大风下的结构形变要求，避免杆件出现塑性形变。顶部的桁架采用上弦下弦双杆搭配腹杆的三角稳定结构，既可以降低单根杆件的截面尺寸，减轻整体结构自重，又能保证顶部覆盖屋面板后的承载能力，可适配常规彩钢夹芯板屋面的安装要求，同时预留顶部照明、消防管线、通风管道的安装挂点，不需要后期在主结构上额外打孔焊接，避免破坏结构防腐层与受力完整性。

　　在安装边界与尺寸控制上，整个框架的净空高度满足尾高4米级别的飞机进出需求，库门位置的横向净宽完全覆盖飞机翼展宽度，两侧预留1.5米以上的人员通行与设备摆放空间，框架底部的地脚连接点位按照常规混凝土地梁的预埋位置设计，每个立柱底部都设置有加劲肋的连接底板，可通过地脚螺栓与预埋钢板实现可靠固定，安装时不需要额外做复杂的基础适配，只要按照预设的点位排布预埋构件，就能完成框架的快速拼装。

　　从功能特性来看，这套框架的杆件全部采用标准化型材设计，所有同位置的杆件都具备互换性，现场拼装时不需要做二次切割加工，只需要按照编号通过螺栓节点完成拼接，既可以降低现场施工的焊接工作量，也能缩短整体施工周期，适合在偏远的通用机场站点快速搭建。结构的侧向支撑布置在库体进深的三分之一与三分之二位置，采用交叉斜撑的形式，既不会占用内部有效使用空间，又能大幅提升整体结构的抗扭性能，避免大跨度结构在使用过程中出现侧向晃动。另外，框架两侧预留了侧门、采光窗的安装空位，可根据实际使用需求加装围护结构，不需要额外对主框架进行裁切改造，兼顾了不同使用场景下的改造灵活性。

　　在实际运维层面，这套框架的所有杆件都预留了防腐维护的操作空间，后期做漆面维护、节点螺栓复检时，人员可以通过顶部的检修马道到达所有节点位置，不需要搭建满堂脚手架，降低后期运维的成本与难度。框架的荷载设计除了考虑常规屋面自重、风荷载、雪荷载之外，还预留了顶部悬挂轻型起重设备的荷载冗余，可在机库内部安装1吨级的单梁悬挂起重机，满足飞机发动机拆卸、部件吊装的维护需求，不需要额外搭建独立的起重支撑结构，充分利用主框架的承载能力，提升机库内部的作业效率。
