小型滑移转向山猫装载机三维结构设计

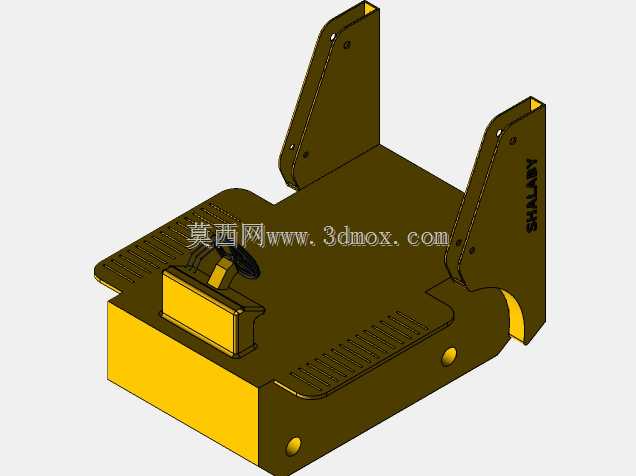

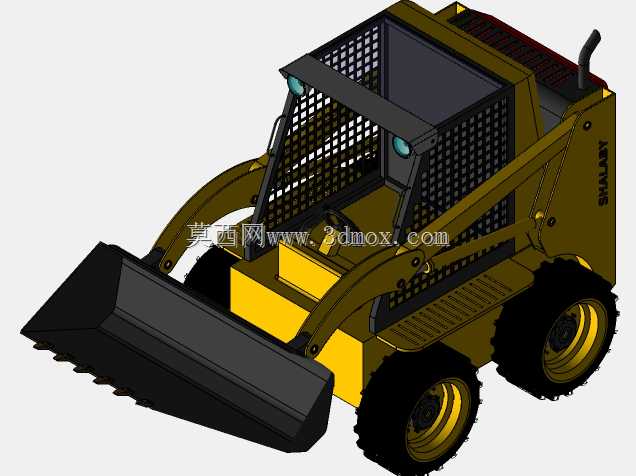

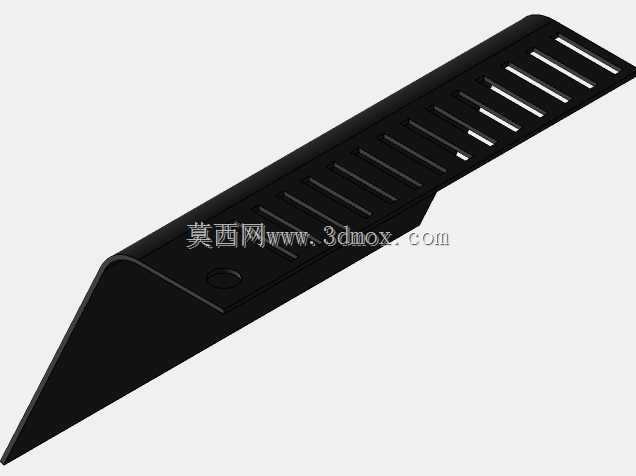

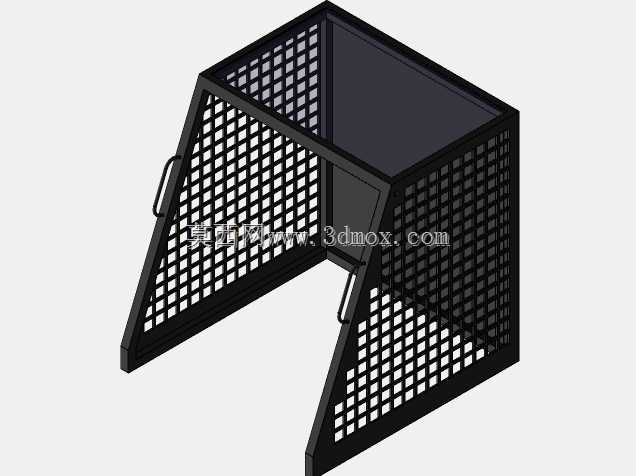

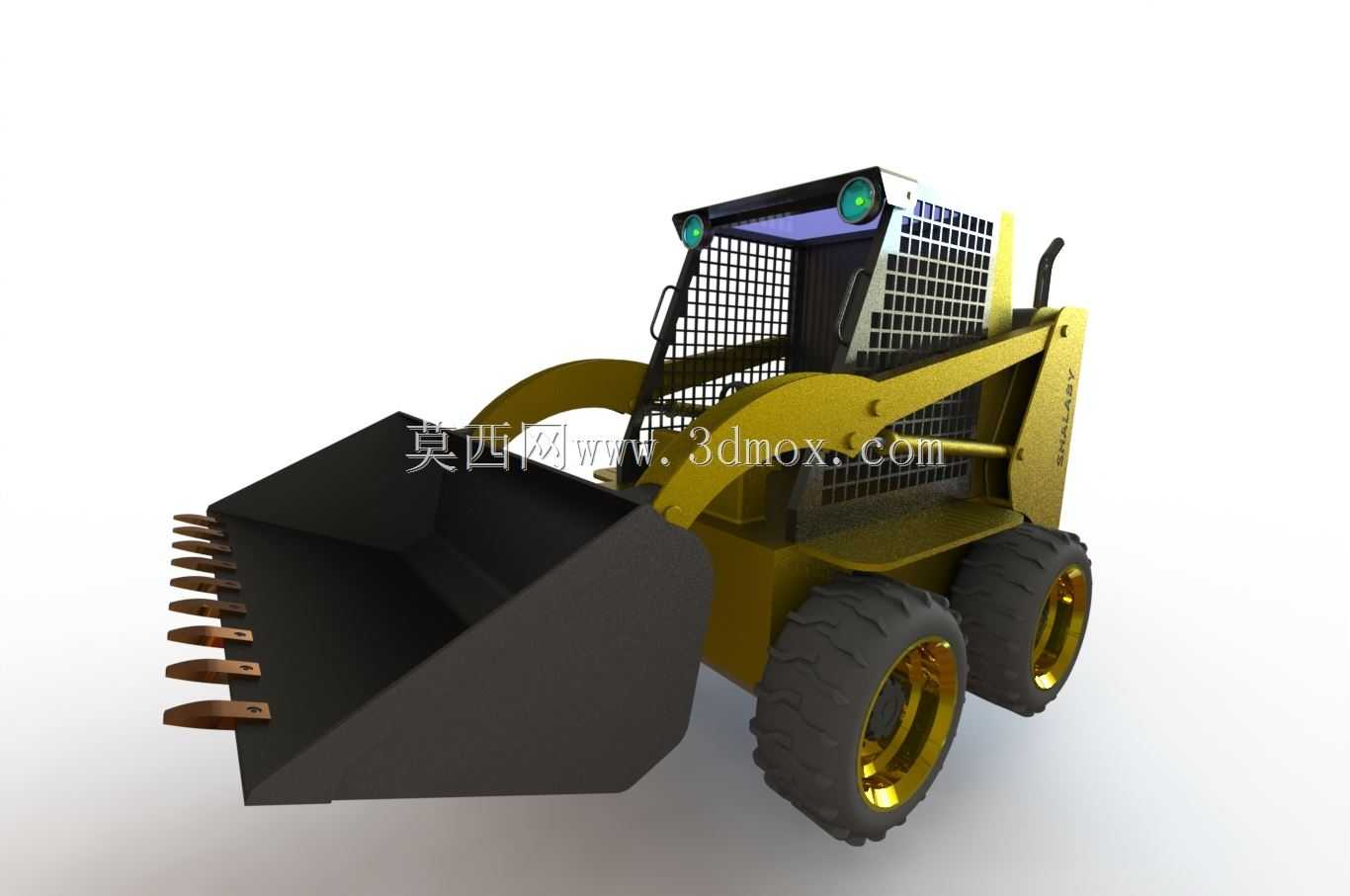

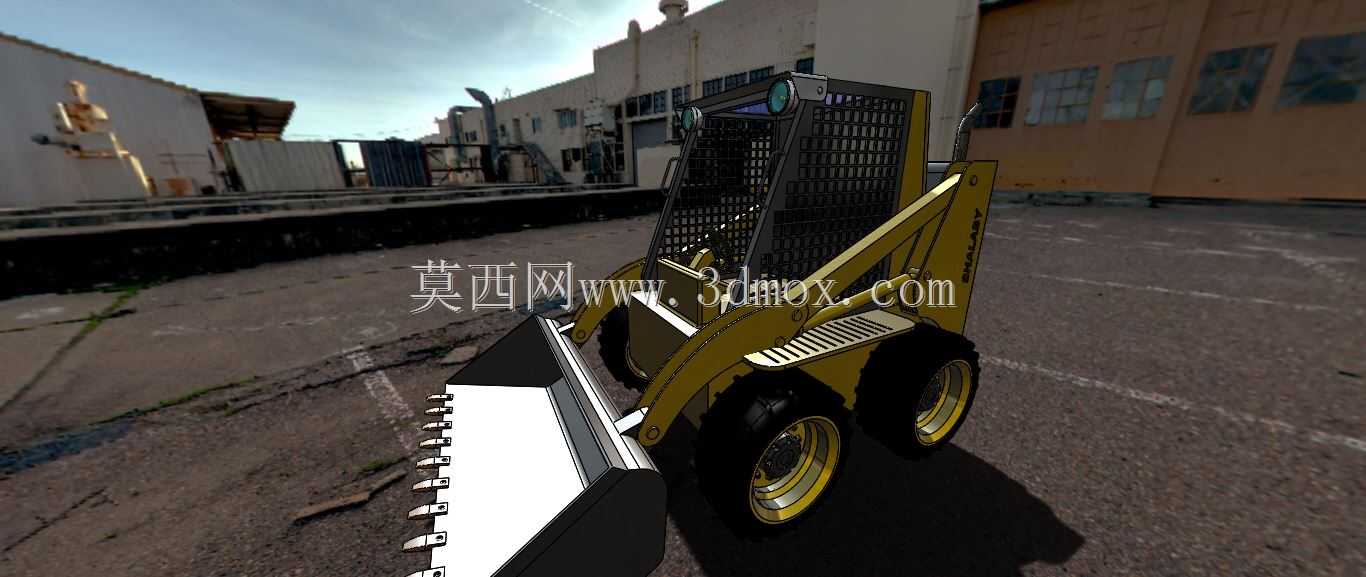

　　这款滑移式小型装载机的三维结构设计，核心围绕狭小空间作业的工况需求展开，区别于中大型轮式装载机的大转弯半径设计，其采用左右轮独立驱动的滑移转向架构，可实现原地零半径转向，适配市政巷道维护、厂房内部物料转运、园林土方整理、仓储散料堆垛等常规大型设备无法进入的作业场景。从结构布局来看，整机采用后置动力舱、中置驾驶防护舱、前置工作装置的经典配重布局，动力舱区域预留了散热模块、动力输出单元的安装边界，两侧的格栅式防护结构既满足动力单元的通风散热需求，又能阻挡作业过程中飞溅的碎石、杂物侵入舱体，避免核心部件被外力损坏。驾驶区域采用全框式防滚翻防护结构，前部设置网格状防护网，在保证驾驶员操作视野的前提下，可阻挡铲斗作业时扬起的物料飞溅至驾驶位，

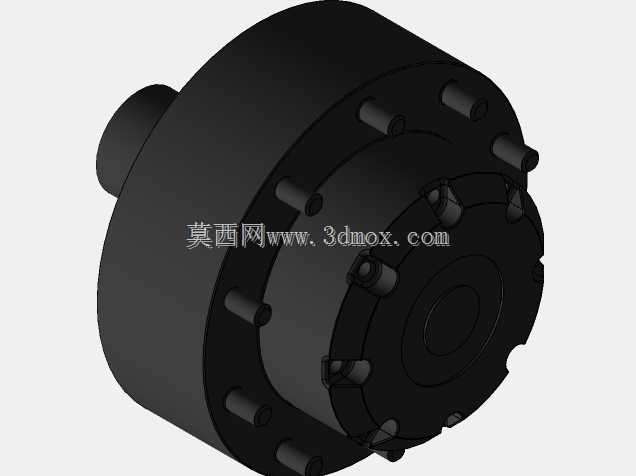

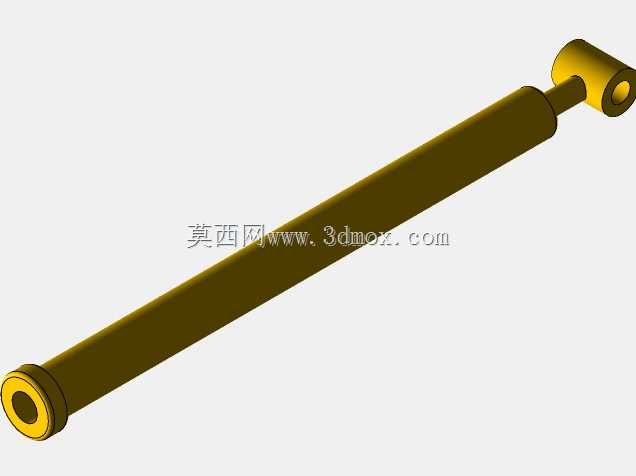

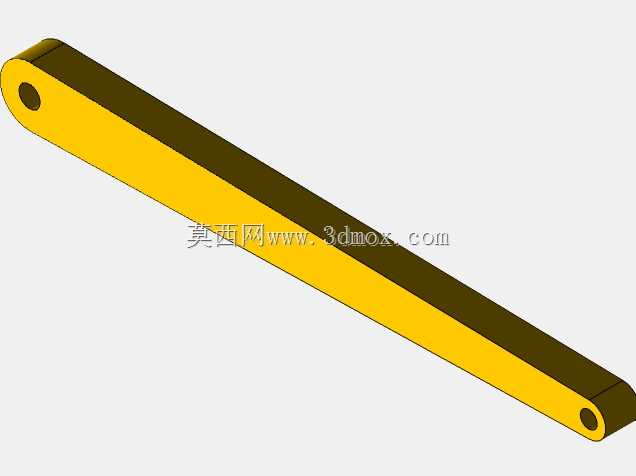

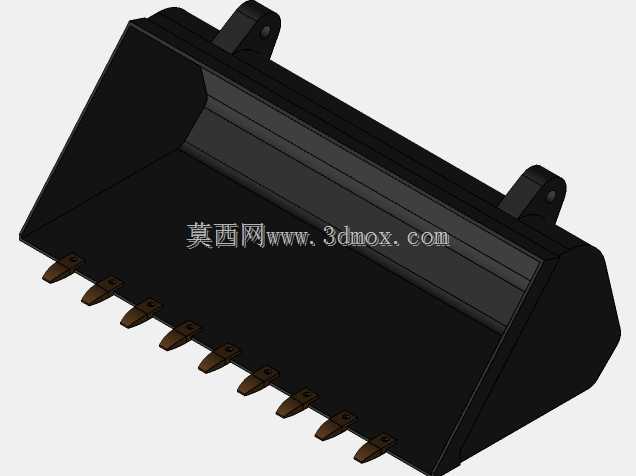

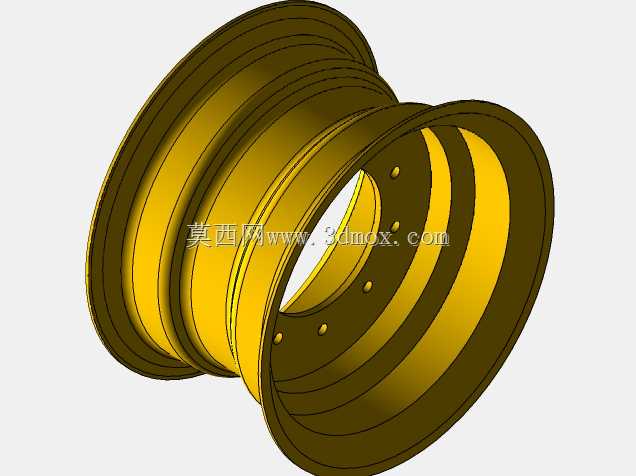

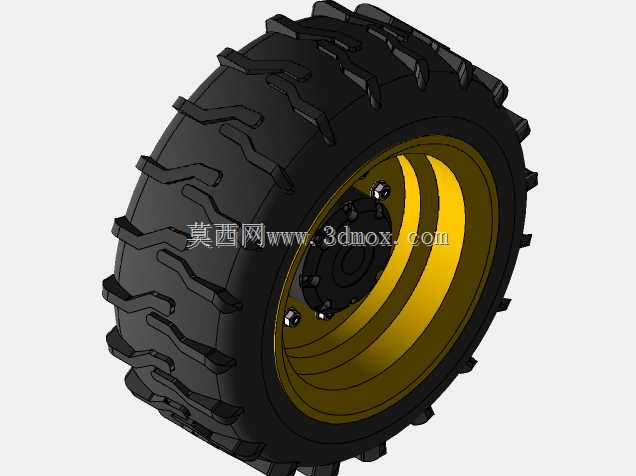

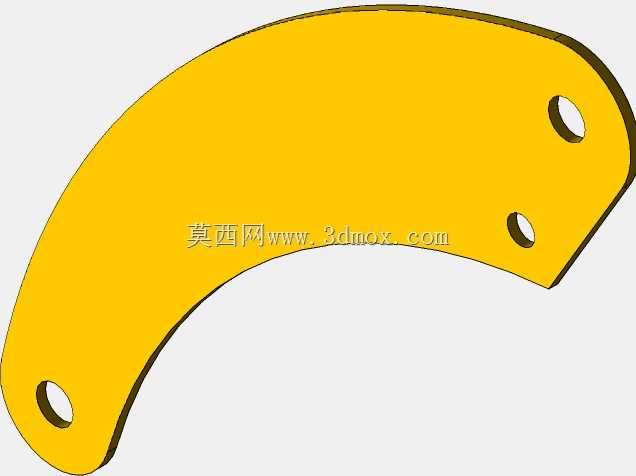

　　防护网格的栅格间距经过反复校核，既不会过度遮挡视线观察铲斗刃口与地面的贴合状态，又能阻挡直径10mm以上的硬物穿透，兼顾作业安全与操作便利性。工作装置采用Z型连杆反转六连杆机构，铲斗侧的斗齿采用可更换式结构设计，斗齿与斗唇通过螺栓副连接，磨损后可单独更换齿部零件，无需整体更换铲斗主体，降低设备后期运维成本；铲斗的收斗、举升动作通过两组液压油缸驱动，举升臂的铰接点位置经过运动仿真校核，在最大举升高度时铲斗的卸料角度可达到45度以上，保证粘性散料也能顺利卸出，不会出现斗内积料残留的问题。行走系统采用大花纹深沟槽的工程轮胎，轮毂采用重载式结构设计，轮胎接地比压经过参数匹配，在松软砂石、泥泞场地作业时可降低下陷量，保证设备通过性；

　　左右轮的驱动系统采用独立传动路径，通过左右两侧输出转速差实现转向，无需额外设置转向桥结构，大幅压缩了整机的横向尺寸，让设备可通过宽度仅1.2米的狭窄通道，适配室内拆除、地下管廊施工等特殊作业场景。整机的外形尺寸边界经过严格控制，长度方向包含铲斗在内的总尺寸控制在3.5米以内，宽度控制在1.8米以内，高度控制在2米以内，可直接进入标准货运电梯完成楼层间转运，适配高层建筑内部装修、建筑垃圾清运等高层作业需求。设计过程中对各运动部件的干涉情况做了全行程仿真校验，举升臂从最低位到最高举升位的全运动路径中，与驾驶舱、动力舱外罩的最小安全间隙预留了25mm以上，避免加工装配误差导致运动过程中出现部件剐蹭；液压管路的布置沿举升臂内侧走线，

　　通过管卡固定在结构件内壁，既避免作业过程中管路被外物刮碰损坏，又让整机外观更整洁，减少管路外露带来的安全隐患。前部工作装置的快换接口预留了标准安装位，除了标配的土方铲斗之外，还可适配破碎锤、货叉、扫路辊、抱夹等多种属具，通过快换机构可在5分钟内完成属具切换，让单台设备可完成铲运、破碎、搬运、清扫等多类作业，提升设备的利用率，适配多场景的作业需求。驾驶舱内的操纵机构按照人机工程学布局，操纵杆的布置位置在驾驶员手臂自然伸展的操作范围内，长时间操作不易产生疲劳，踏板的行程与反馈力度按照工程设备的操作习惯调校，保证操作的精准度。整机的配重经过重心校核，在铲斗满载举升到最高位置时，整机的重心始终落在前后轮的支撑边界以内，不会出现前倾失稳的风险；在斜坡作业时，横向15度、纵向20度的坡度范围内可保证整机稳定性，满足常规户外场地的作业坡度要求。
