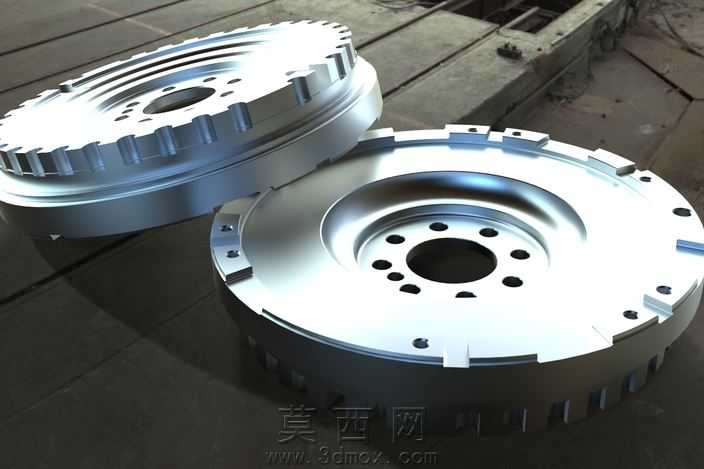

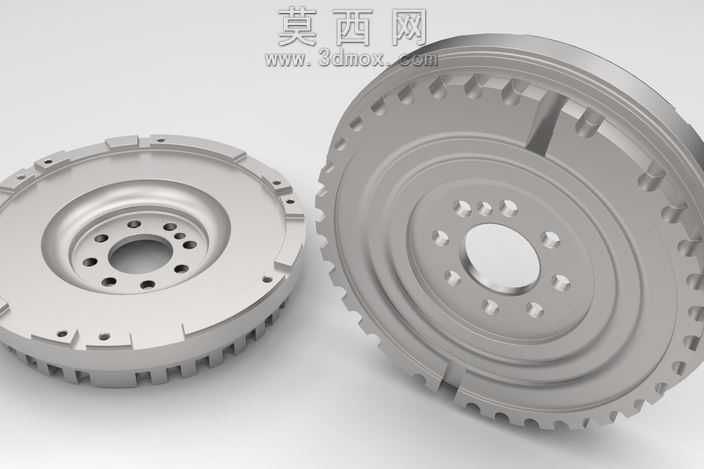

福特全顺适配双片式汽车飞轮结构设计

本模型为适配福特全顺车型的双片式飞轮结构，建模过程严格遵循实车零部件的测绘尺寸与装配逻辑，采用SolidWorks软件完成全参数化建模，确保各特征尺寸可追溯、可编辑，方便后续根据不同动力调校需求做参数调整。建模初期先梳理飞轮的核心功能逻辑：作为发动机动力输出端的核心储能部件，需要兼顾转动惯量储备、曲轴动力传递、离合器接合面适配三大核心功能，因此在结构拆分上分为主体飞轮盘与配套副飞轮两个独立实体，分别完成建模后再按照装配约束关系完成组合。主体飞轮盘的建模从中心基准轴开始，先绘制中心定位孔的草图，按照实车安装的曲轴定位尺寸标注中心孔直径、周边螺栓过孔的分度圆直径与孔位参数，通过旋转凸台命令生成盘体基础轮廓，再对盘体外缘的齿圈特征做单独处理：齿圈的轮齿参数按照启动马达啮合的标准模数设计，通过阵列命令完成整圈轮齿的排布，确保齿形角度、齿距完全符合启动啮合的公差要求。盘体表面的散热凹槽、减重孔特征采用拉伸切除命令完成，在保证结构强度的前提下尽可能降低飞轮整体自重，减少曲轴运转的惯量负载。副飞轮的建模重点在于离合器接合面的平面度控制，建模时将接合面的平面公差约束在合理范围内，表面的固定凸台、螺栓孔位与主体飞轮盘的安装孔位做完全的同轴心约束，保证装配后无错位。材质渲染阶段，针对飞轮的铸铁材质特性，调整金属材质的粗糙度、反光度参数，还原铸铁件哑光、带有细微金属颗粒的真实质感，对齿圈啮合面、离合器接合面做轻微的高光处理，体现机加工面的平整特征，两个飞轮盘的边缘做细微的倒角光影处理，还原机加工倒角的真实视觉效果。结构设计上充分考虑飞轮的实际工况：中心区域做加厚处理提升与曲轴连接的结构强度，盘体上的信号齿位按照曲轴位置传感器的检测要求做等距排布，确保发动机运转时传感器可准确识别曲轴转角信号，整体模型的装配间隙完全按照实车装配公差设置，无干涉、无错位，可直接用于教学演示、结构分析、改装方案验证等场景。
