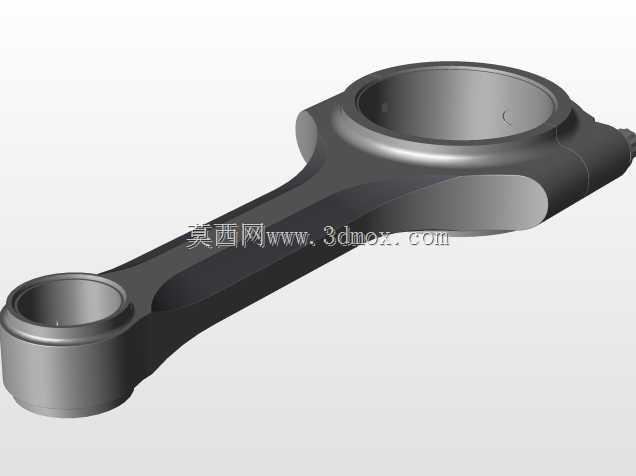

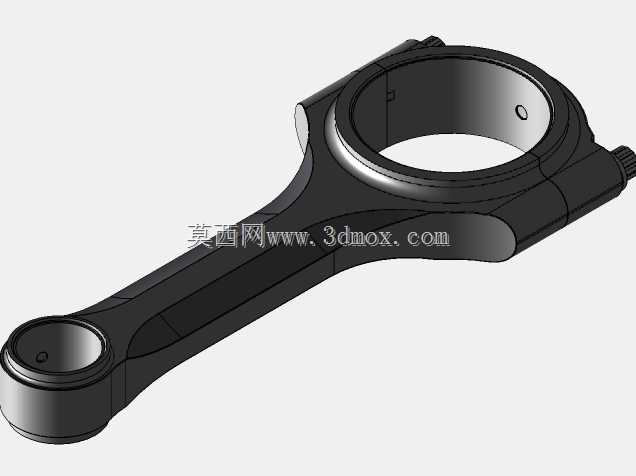

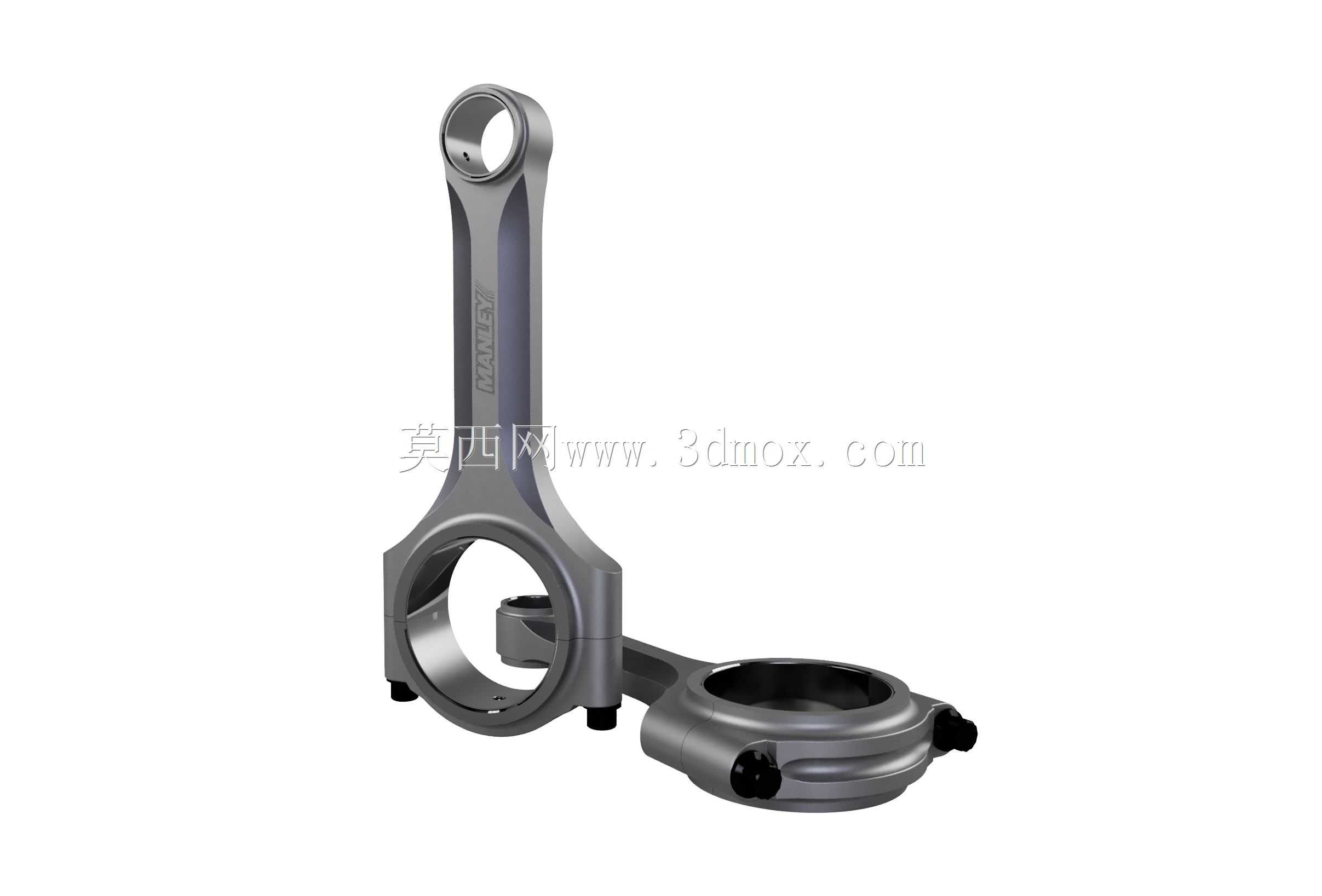

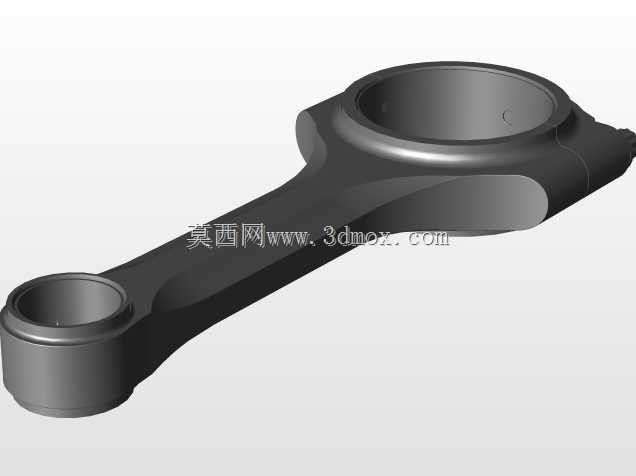

在往复式内燃机的动力传递链路里,连杆是承接活塞往复运动与曲轴旋转运动的核心受力构件,其结构合理性直接决定动力输出效率、整机运行可靠性与高负荷工况下的服役寿命,广泛适配于高性能乘用车辆发动机、改装赛事动力单元、小型通用内燃机等场景,是动力总成开发阶段结构验证、运动仿真环节必不可少的核心部件模型。从实际工况受力逻辑出发,该连杆的结构设计完全匹配高爆发压力内燃机的使用需求,整体采用长杆身斜切口大端结构,小端为整圆通孔设计,用于通过活塞销与活塞组件完成铰接,孔内预留有衬套压装的尺寸公差带,可在压装铜基衬套后保障活塞销的转动润滑间隙,避免小端孔在高频往复冲击下出现异常磨损;杆身采用工字形截面构型,在保障纵向抗弯、
抗扭截面系数满足高负荷受力要求的前提下,尽可能削减非受力区域的材料冗余,兼顾构件轻量化需求,降低往复运动惯量对曲轴平衡特性带来的额外负担,杆身表面预留有润滑油道的布置空间,可将曲轴主油道输送的压力润滑油引导至小端衬套位置,实现活塞销与衬套配合面的持续压力润滑,避免高转速工况下出现干摩擦烧蚀问题。大端采用斜切口分体式结构,拆分面设计有定位止口结构,可保障连杆盖与杆身装配时的位置精度,避免螺栓紧固过程中出现错位,大端孔用于与曲轴连杆轴颈配合,孔内预留轴瓦安装的尺寸公差,可匹配对应规格的剖分式连杆轴瓦,保障轴颈转动过程中的油膜形成条件;大端两侧的连接螺栓孔采用高精度铰制孔设计,可匹配高强度连杆螺栓完成紧固,螺栓孔周边做了加厚凸台处理,
分散螺栓预紧力带来的局部应力,避免紧固过程中出现孔边应力集中导致的结构开裂问题。从安装边界尺寸来看,该连杆的大小端中心距严格匹配对应排量发动机的曲柄半径与活塞压缩高度设计要求,小端外径尺寸可避让活塞内腔的运动干涉边界,避免活塞运行到上止点位置时连杆小端与活塞内腔出现碰撞;大端的最大外轮廓尺寸经过运动包络校核,可在发动机曲轴箱的连杆运动空间内完成全行程往复摆动,不会与缸筒内壁、曲轴平衡块、机体加强筋等周边结构出现运动干涉;大端斜切口的拆分角度经过扭矩传递受力优化,可降低连杆螺栓承受的横向剪切载荷,提升大端连接结构的可靠性。在实际动力总成的开发验证环节,该连杆模型可直接导入多体动力学仿真环境,完成不同转速、
不同爆发压力工况下的受力变形仿真、疲劳寿命校核,也可用于装配工艺验证环节,模拟连杆与活塞、曲轴的装配流程,校验工装夹具的适配性,提前识别装配过程中可能出现的干涉问题;对于改装动力场景,该结构的尺寸参数可作为强化连杆开发的基础参考,通过调整材料牌号、截面厚度、螺栓规格来适配更高的动力输出需求。从结构细节设计来看,连杆所有的棱边位置都做了圆弧过渡处理,避免机加工过程中出现应力集中缺口,杆身与大小端的连接位置采用大圆角平滑过渡,分散交变载荷作用下的应力传递路径,降低疲劳裂纹萌生的概率;大端连杆盖的两侧设计有定位凸台,可用于装配过程中的夹持定位,也可在发动机维修拆解环节保障复装时的位置精度,避免因装反、错位导致的连杆孔形位公差超差问题。小端孔的两端设计有倒角结构,方便衬套压装过程中的导向,也可避免衬套压装后出现孔口毛刺刮伤活塞销的问题;杆身表面的标识凸台可用于标注连杆分组重量、缸序标识,方便发动机装配过程中的重量分组匹配,降低同一台发动机上各连杆的重量差,减少曲轴旋转过程中的不平衡量,提升整机运行的平顺性。
- 上一篇:微型压缩空气驱动动力装置结构设计
- 下一篇:直列四缸内燃机核心曲柄连杆机构结构
- 全部评论(0)
- 模板大小: 14.8 MB
- 售价:5金币
- 下载次数: 143
- 系统要求: STEP / IGES,Fusion 360,OBJ,KeyCreator,Rendering
- 软件分类: 发动机
