SolidWorks认证练习用楔形支撑结构件

　　该结构件属于典型的机械设计练习类构件，核心应用场景覆盖SolidWorks认证备考的建模实操训练，同时可作为小型传动机构、轻型支撑工位的铰接支撑单元参考结构。从实际用途来看，这类带双侧铰接轴的楔形支撑件，常被用于需要小角度摆动支撑的工装夹具、小型检测设备的可调支撑脚，或是自动化产线中侧推机构的连接支座，能够承受垂直于楔形斜面的压向载荷，同时通过两端伸出的圆柱轴实现与相邻构件的铰接转动，避免刚性连接带来的应力集中问题。

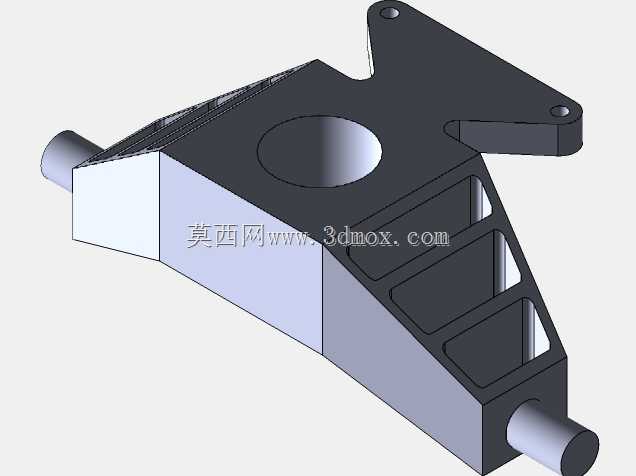

　　从功能特性上看，构件主体采用楔形截面设计，大端与小端分别设置同轴圆柱铰接轴，主体背部延伸出带两个安装孔的翼板，可通过螺栓将构件固定在安装基面；主体斜面上开设三处贯通式矩形加强筋槽，在不降低整体结构刚性的前提下大幅削减构件自重，减少材料浪费，同时筋槽的直角过渡处做了微小内圆角处理，避免注塑或铣削加工时出现应力开裂问题。主体正面的大直径通孔为减重孔同时可作为穿线孔或辅助定位孔使用，孔口做了倒角处理，去除加工毛刺同时方便管线穿过。

　　设计思路上完全遵循机械结构设计的等强度原则，首先根据铰接轴的受力弯矩确定主体截面的最小厚度，再根据支撑面的压应力分布调整楔形斜面的倾斜角度，让载荷能够均匀传递到背部的安装翼板上；加强筋的布局沿着载荷传递路径设置，从大端铰接轴位置一直延伸到小端铰接轴处，形成连续的传力路径，避免出现应力断层。两侧翼板的安装孔位置经过受力校核，孔中心到主体边缘的距离满足螺栓安装的最小边距要求，同时孔位与铰接轴的位置公差控制在合理范围内，保证安装后铰接轴的同轴度符合转动要求。

　　外形尺寸与安装边界方面，构件整体长度方向以两端铰接轴的外端面为边界，总长度满足小型支撑机构的安装空间要求，铰接轴的直径采用标准机械设计常用的轴径规格，可直接搭配标准内径的直线轴承或铜套使用，无需额外定制轴套；背部翼板的两个安装孔孔距符合通用轻型安装的孔位规范，可直接适配常见的铝型材安装槽位或钢板安装基面；楔形主体的最大高度控制在合理范围内，安装后不会与周边的摆动构件产生运动干涉，加强筋槽的深度不超过主体壁厚的三分之二，保证加工时不会出现壁面变形问题。建模过程中需要重点关注筋特征与主体特征的合并公差，以及铰接轴与主体的同轴度约束，这些细节也是SolidWorks认证考试中常考察的建模要点，能够帮助练习者掌握拉伸、筋、倒角、同轴配合等常用建模与装配命令的实操技巧，理解机械结构从受力分析到特征建模的完整设计逻辑，避免出现仅追求外形相似而忽略工程实际要求的建模问题。
