空气辅助激光切割床多孔定位工作板

　　在中小功率激光切割加工场景里，薄型板材、非金属片材的加工定位一直是影响成品良率的关键环节，常规的栅格工作台容易出现薄板切割时受热翘曲、边角移位的问题，尤其是加工亚克力、薄木板、纸质垫片这类易形变材料时，工件一旦偏移就会导致整批料报废，而这款空气辅助激光床工作板，正是针对这类加工痛点做的结构优化设计。

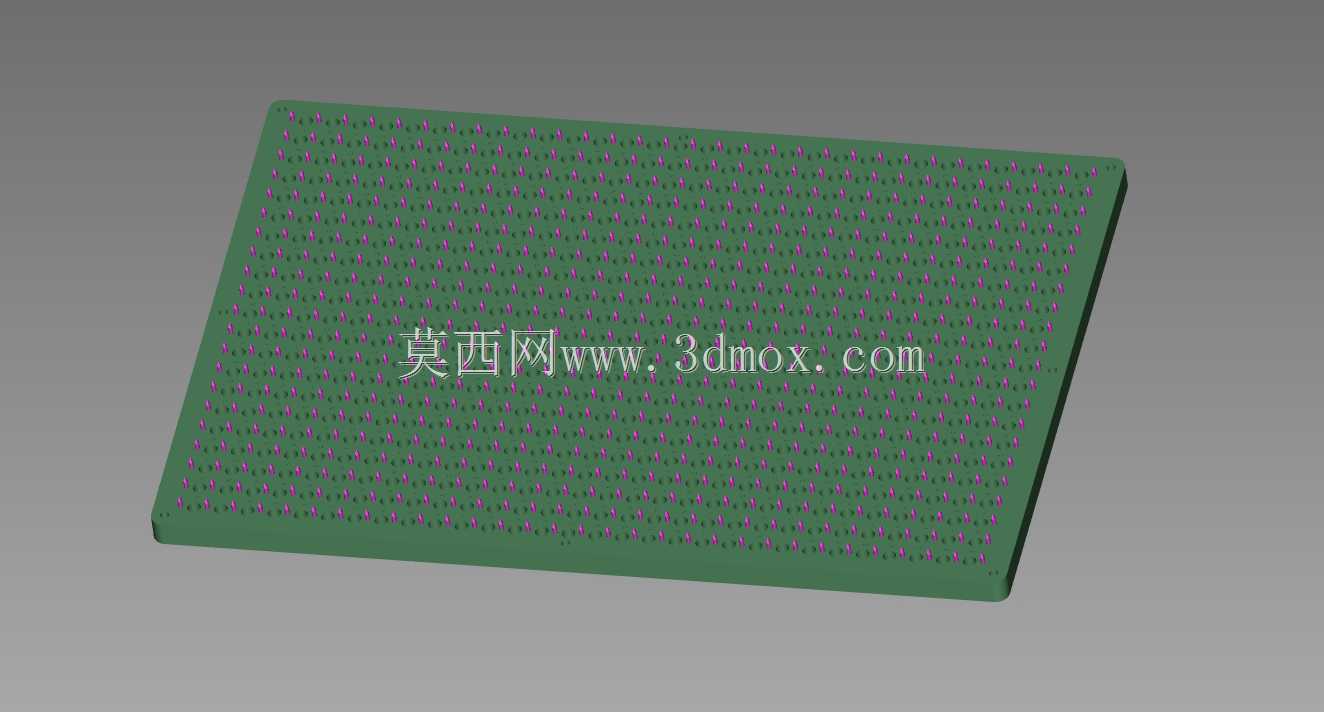

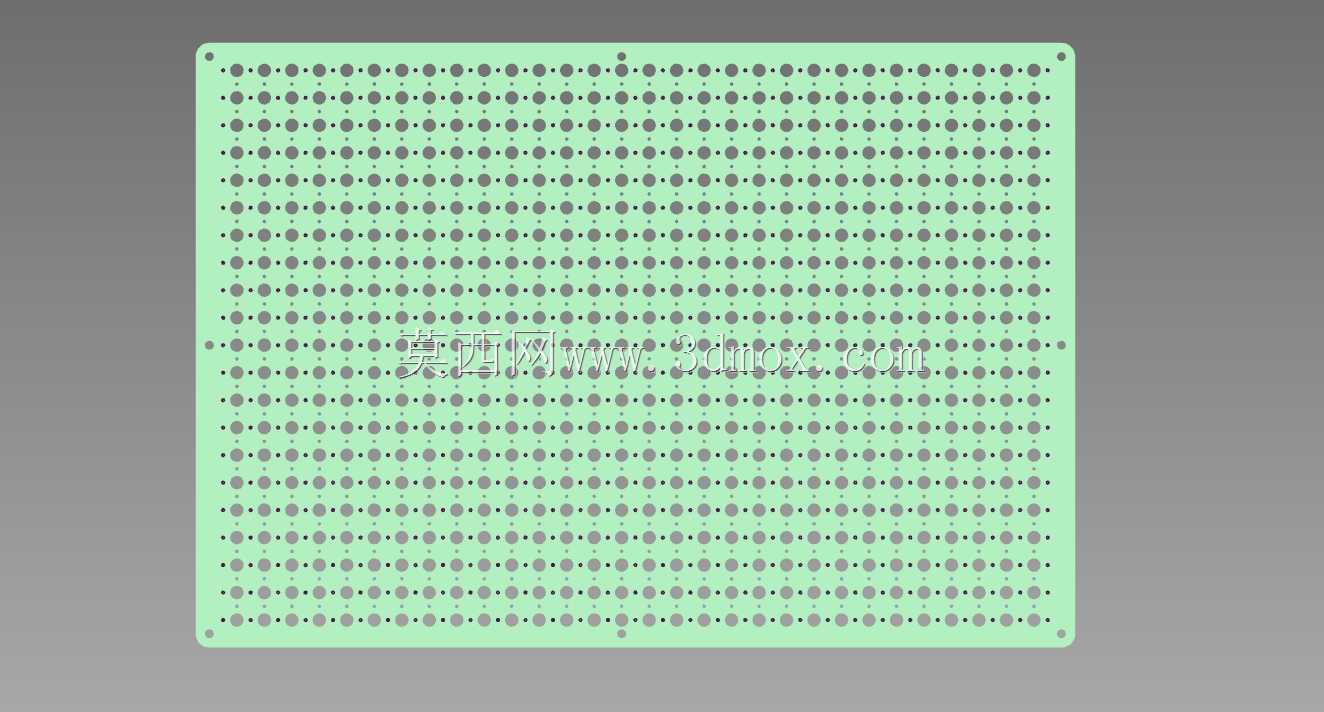

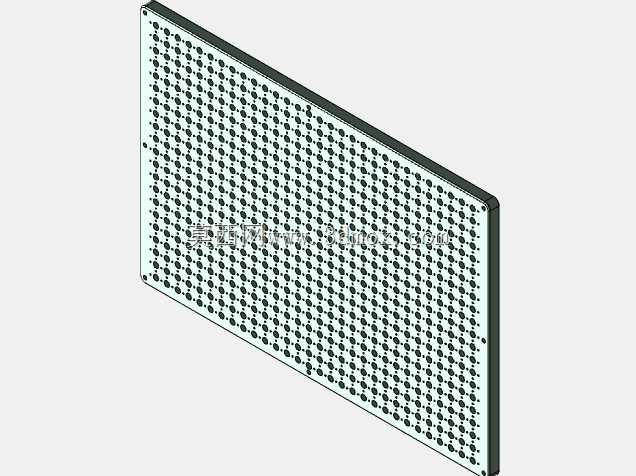

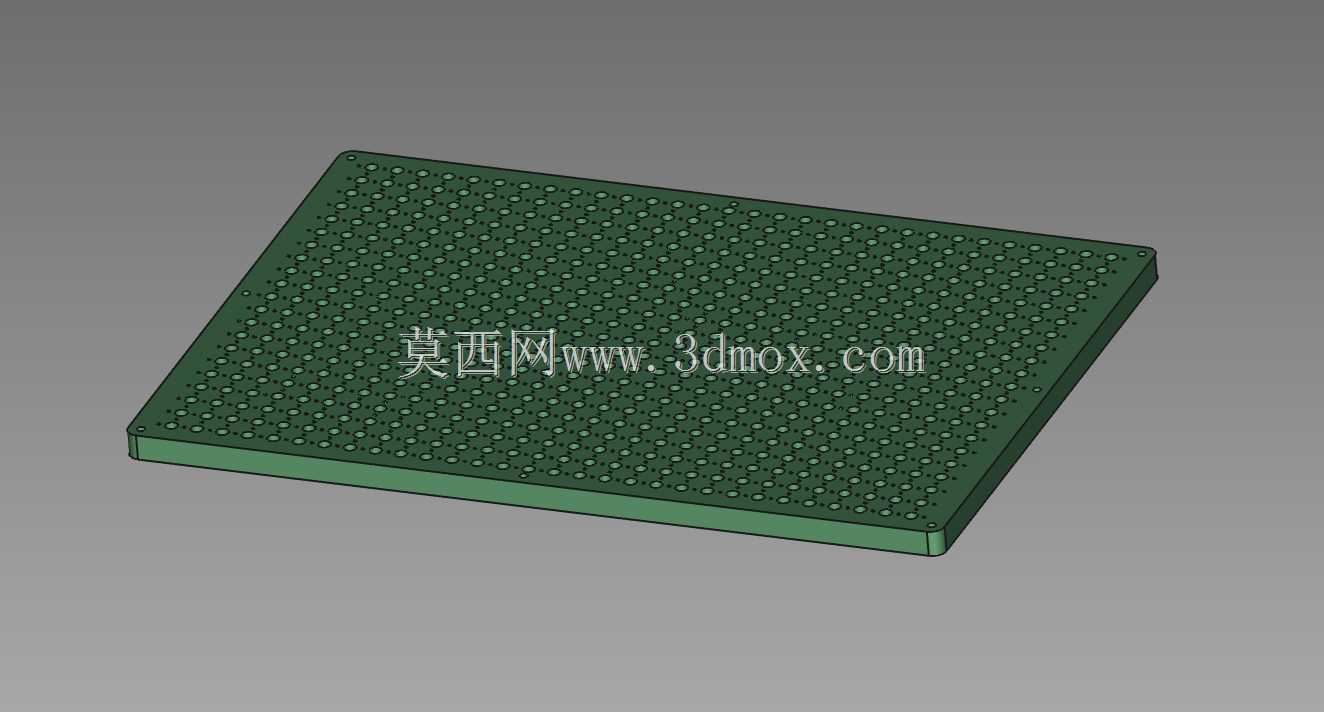

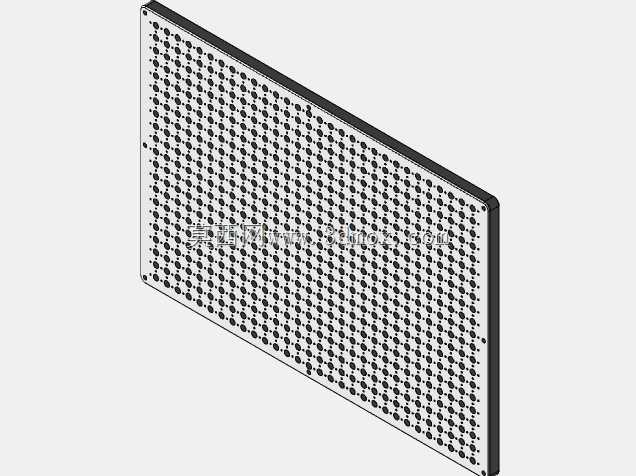

　　整个板体采用320x220x10mm的MDM基材加工，板面做了整面等间距的网格孔布局，孔位按照5mm的XY向间距均匀排布，这个间距参数是经过多轮加工验证的：间距过小会增加板体加工成本，同时降低板面整体的结构强度，间距过大则无法适配小尺寸工件的定位需求，5mm的孔距可以覆盖绝大多数常规小尺寸激光加工件的固定点位选择，不管是规则的方形片材还是异形的小零件，都能找到合适的孔位安装定位销。

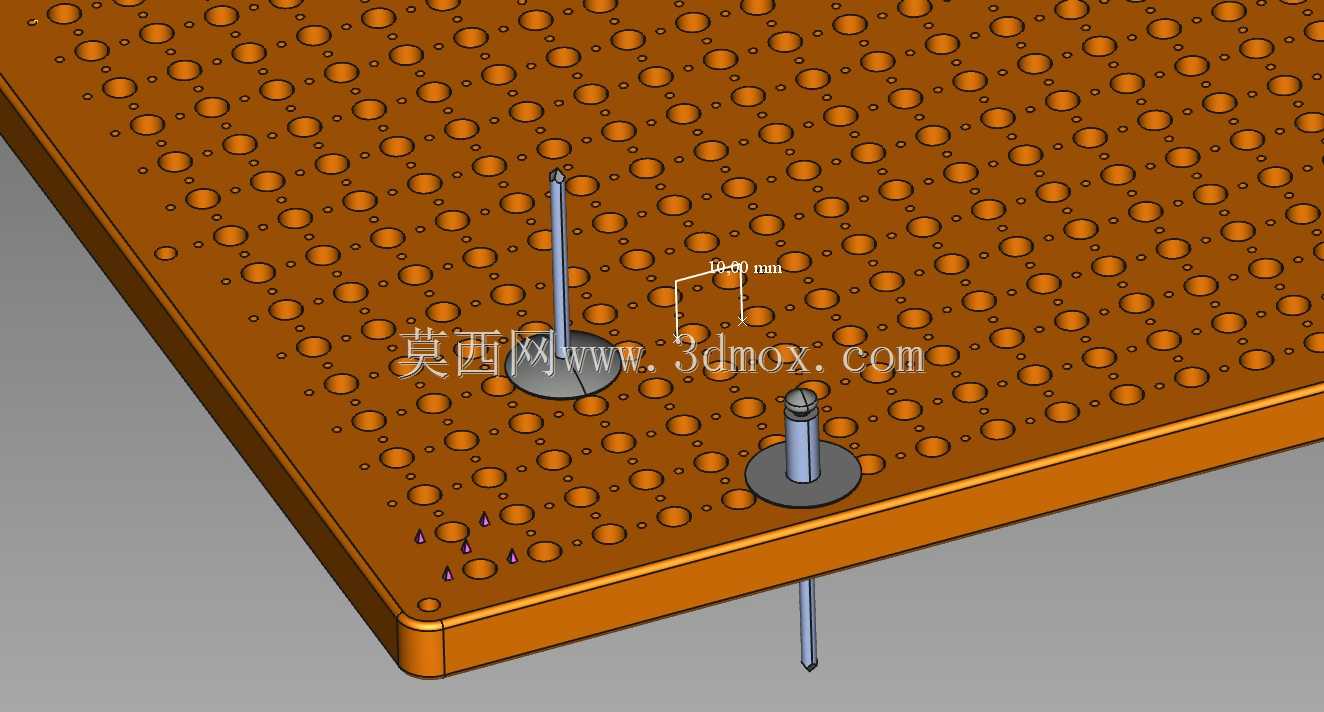

　　板体配套的固定件有两种可选规格，分别是直径1.25mm的尖钉，以及适配4.85mm抽芯铆钉的固定座，两种固定件可以根据加工材料的特性灵活选择：加工厚度0.5-2mm的薄型硬质片材时，可以直接用尖钉穿过工件预孔或者直接扎入材料边角，实现快速定位，装拆效率比常规的压块固定高60%以上；加工厚度更大、或者需要重复装夹定位的工件时，可以用抽芯铆钉配合固定座，把定位销牢牢锁在板面孔位上，重复装夹的定位误差可以控制在0.1mm以内，满足批量加工的一致性要求。

　　空气辅助的结构设计是这款工作板的核心优势，板面的密布孔位除了安装定位销之外，还能配合激光设备的下抽风系统形成均匀的负压吸附力，当加工没有预钻孔的整幅薄板时，气流通过密布的小孔在板面和工件之间形成稳定的负压层，把工件牢牢吸附在板面上，不需要额外安装压块或者定位钉就能避免材料翘曲移位，同时孔位的气流还能及时带走激光切割产生的烟尘和熔渣，减少切割断面的挂渣和烧黑问题，提升切割断面的光洁度。

　　从安装边界来看，10mm的板体厚度可以直接替换多数桌面级小型激光切割机的原装工作台，不需要对设备床身做额外的改造，板体边缘做了R角过渡处理，避免安装和使用过程中尖锐边角划伤操作人员，板体的平面度控制在0.05mm以内，保证整个加工幅面内的激光焦距一致，不会出现边角位置切割不透或者过烧的问题。

　　在实际加工场景中，这款工作板既可以满足小批量打样的快速装夹需求，也能适配中小批量的连续加工，比如加工电子行业的绝缘垫片、广告行业的亚克力标识、工艺品类的薄木片切割时，不需要反复调整压块位置，只需要根据工件轮廓选择对应的孔位安装定位销，或者直接靠负压吸附固定，就能快速完成装夹，大幅减少上下料的辅助时间，同时因为定位稳定，切割过程中不需要人工值守调整工件位置，一个操作人员可以同时照看多台设备，提升车间的整体加工效率。

　　设计过程中也充分考虑了板体的耐用性，MDM基材本身具备良好的耐高温和抗形变性能，长期在激光切割的高温辐射环境下使用不会出现板面翘曲变形，孔位做了倒角处理，反复插拔定位销也不会出现孔口崩边、孔径扩大的问题，正常使用情况下不需要频繁更换工作板，降低了设备的耗材成本。另外板体的孔位是整面均匀排布，不存在加工盲区，不管是把工件放在板面中心位置还是边角位置，都能找到对应的固定点位或者获得足够的吸附力，不会出现边角位置固定不牢的问题，适配各种尺寸的工件加工需求。
