飞航式巡航弹体气动布局结构设计

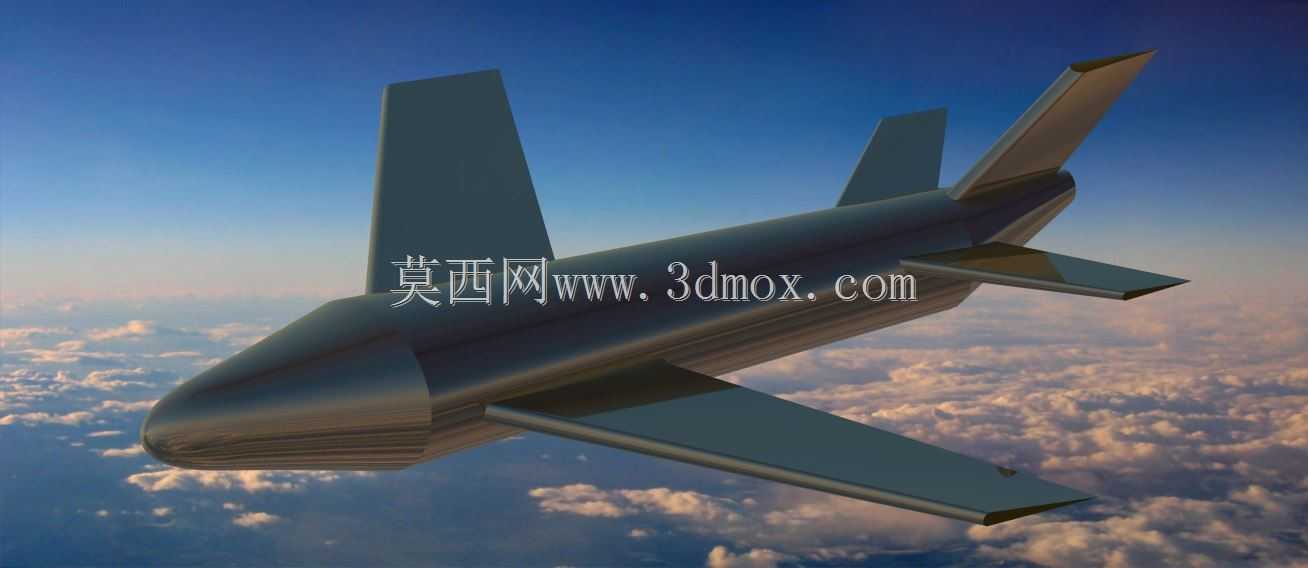

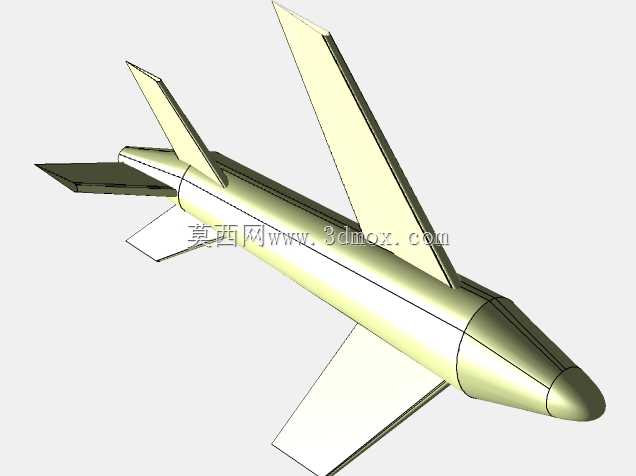

　　本次呈现的弹体结构采用典型飞航式巡航弹气动布局，整体采用旋成体头部加圆柱段弹身的组合构型，头部做钝锥式修型，可在亚音速巡航阶段有效降低头部激波阻力，同时兼顾导引头舱的安装空间需求，头部曲率过渡段经过多轮气动迭代，避免截面突变带来的气流分离问题。弹身主体为等直径圆柱段，内部可依次布置导引头舱、战斗部舱、燃料舱、动力舱、制导控制舱，各舱段采用框式连接结构，相邻舱段通过对接框与径向销钉实现定位紧固，保证弹体在大过载机动下的结构刚度，不会出现舱段错位引发的气动偏心问题。弹翼采用大展弦比平直翼布局，中单翼安装形式，翼根与弹身主承力框直接连接，翼型选用低速高升力层流翼型，可在巡航阶段提供足够升力，降低单位航程的燃料消耗，

　　弹翼后缘预留操纵舵面安装槽位，可根据飞行控制需求装配副翼结构，实现滚转方向的姿态调整。尾翼采用X型尾翼布局，四片尾翼沿弹身尾部周向均匀布置，每片尾翼后缘均集成独立操纵舵面，分别负责俯仰、偏航方向的姿态控制，X型尾翼的布局形式可保证弹体在任意滚转角下都具备一致的操纵效率，无需在飞行过程中做滚转配平，简化飞控系统的控制逻辑。从安装边界来看，弹体整体径向尺寸需适配通用发射筒的内径限制，弹翼与尾翼在存储状态下可采用折叠设计，折叠后整体外廓尺寸不超出弹身圆柱段的直径范围，出筒后依靠弹簧机构自动展开并锁定，锁定机构采用销钉式弹性定位，可承受展开过程中的冲击载荷，同时保证飞行过程中翼面不会出现晃动间隙。该类弹体结构主要用于亚音速远程巡航作业，

　　可在低空域依托地形遮蔽完成突防，弹身腹部预留动力系统进气口安装位置，进气道采用埋入式设计，避免突出弹身的结构增大雷达反射截面积，同时降低外挂结构带来的附加阻力。结构设计过程中，弹身蒙皮采用航空铝合金薄壁结构，内部设置纵向长桁与环形隔框组成的半硬壳式承力体系，在保证结构强度的前提下尽可能降低结构重量，提升有效载荷占比。弹翼与尾翼的主体结构采用铝合金机加翼梁加复合材料蒙皮的组合形式，翼梁承担主要弯曲载荷，复合材料蒙皮承担剪切载荷并维持翼面气动外形，翼面与弹身的连接交点经过强度校核，可承受最大10g过载下的气动载荷，不会出现翼面断裂或连接失效问题。头部钝锥段采用透波材料制作，可保证内部导引头的雷达或红外信号正常传输，

　　同时具备足够的结构强度，可抵御飞行过程中雨滴、沙尘的冲蚀磨损。弹体尾部预留发动机喷口安装接口，接口采用法兰式连接结构，可适配小型涡喷或涡扇发动机，喷口轴线与弹身轴线严格重合，避免推力偏心带来的持续配平阻力。在气动细节处理上，弹身所有口盖、舱段对接位置均做齐平处理，表面粗糙度控制在Ra1.6以下，减少表面摩擦阻力，弹翼与弹身的交接位置做整流包皮过渡，避免翼根位置出现气流分离引发的诱导阻力。该结构设计可直接用于气动仿真验证、结构强度校核、发射适配性测试等场景，也可作为相关教学演示的结构参考模型，帮助设计人员理解飞航式弹体的布局逻辑与承力设计要点。
