带O型圈密封结构的双向螺纹拉杆张紧件

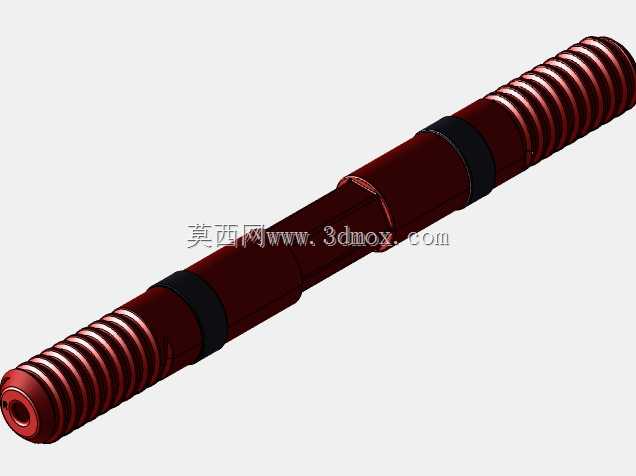

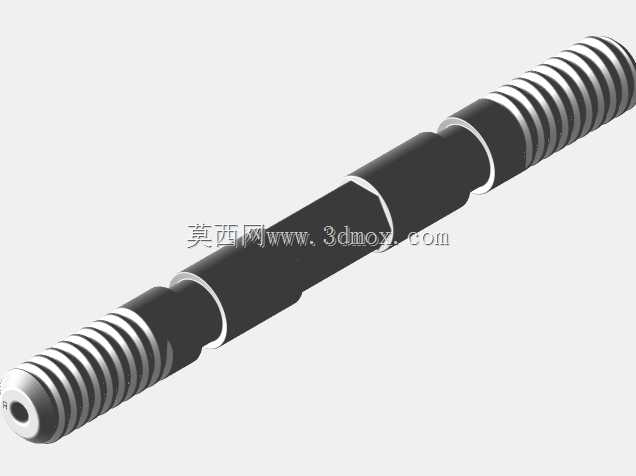

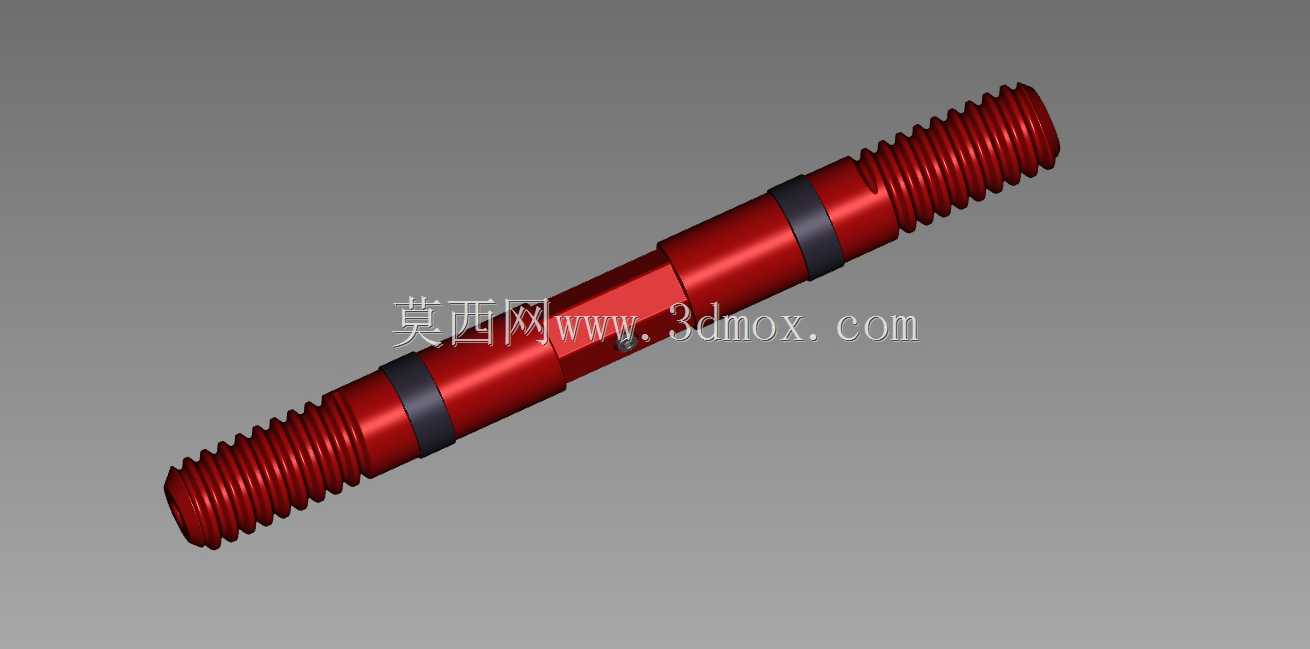

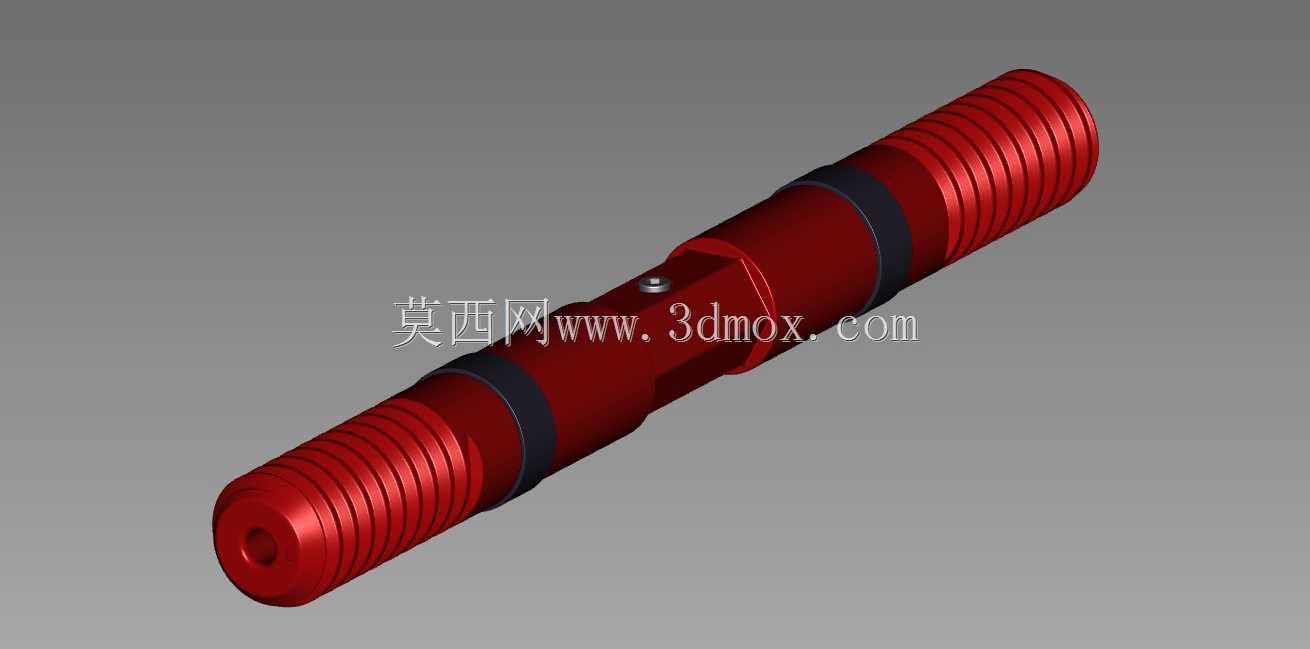

　　在低压气动回路的实验搭建、小型自动化设备的张紧调节场景中，这类带密封结构的拉杆张紧件往往承担着双重作用：一方面作为可调节的张紧拉杆，为两侧的机构提供稳定的张紧拉力，另一方面通过自身的密封结构，在往复移动过程中阻隔两端腔体的气压泄漏，满足小行程气动执行场景的功能需求。不同于常规的全螺纹张紧螺杆，这款构件在杆身中段设置了两道环形密封槽，用于安装大规格O型密封圈，密封槽的槽宽与槽深经过适配调整，能够保证O型圈安装后不会出现过度压缩导致的摩擦阻力激增，同时也能避免压缩量不足引发的密封失效问题。杆身两端加工有等长的外螺纹段，螺纹规格统一，既可以通过两端的螺母实现张紧行程的微调，也能直接拧入对应规格的内螺纹安装座，适配不同的安装场景。

　　从尺寸边界来看，该构件杆身主体外径为20mm，密封槽位置的杆径缩减至4mm的密封配合基准，整体长度适配小行程的移动需求，安装时需要注意配合的腔体内孔表面粗糙度需达到Ra1.6及以下，避免划伤O型圈导致密封性能下降。设计过程中没有采用常规的多段拼接结构，而是选择一体化杆身加工，主要是考虑到3D打印工艺的成型特性，一体化结构能够减少拼接带来的强度薄弱点，同时避免拼接缝隙产生的泄漏通道，虽然是面向实验场景的打印验证件，但结构设计上完全参照实际工业使用的密封拉杆参数进行调整，两道密封槽的间距经过测算，能够在杆身最大移动行程范围内，始终保证至少一道密封圈处于密封配合区间内，不会出现移动过程中密封圈脱出密封腔的问题。

　　两端的螺纹段长度预留了足够的调节余量，实际使用时可以根据张紧力的需求，调整两端螺母的锁紧位置，不需要额外加工垫片或者调整套，降低了实验搭建时的零件配套成本。在气动实验回路中，这类张紧件常被用于小型气缸的替代方案，或者作为带张紧需求的气动推杆使用，相比标准气缸，它的结构更简单，加工成本更低，对于行程短、推力需求不大的实验场景来说，能够快速完成回路搭建，同时通过O型圈的密封设计，能够保证两端腔体的气压差维持在实验需求范围内，不会因为移动过程中的泄漏导致气压不稳影响实验数据。在小型传送机构的张紧结构中，这款构件也可以作为张紧拉杆使用，中段的光滑杆身可以穿过安装座的导向孔，两端的螺纹段配合弹簧或者螺母，就能实现传送带的张紧力调节，

　　密封槽的位置如果不需要气动密封，也可以安装挡圈或者润滑环，降低杆身往复移动时的摩擦阻力，延长构件的使用寿命。需要注意的是，由于该构件最初是面向3D打印工艺设计，打印时需要注意螺纹段的成型精度，建议预留0.1-0.2mm的螺纹配合间隙，避免打印后螺纹拧合过紧或者出现卡滞，密封槽的位置需要保证槽边无毛刺，防止安装O型圈时割损胶圈。如果用于实际工业场景的金属件加工，可以直接沿用该结构的尺寸参数，将杆身材质更换为不锈钢或者碳钢，表面做防锈处理，密封槽的尺寸可以根据所选O型圈的线径做微调，保证密封压缩率在15%-25%的合理区间内，即可满足常规低压气动场景的使用需求。
