外螺纹连接式拉杆张紧调节构件

　　在小型工装搭建、桌面级实验装置装配、非标简易机构调试场景中，经常会遇到需要对两个平行安装的构件施加预紧拉力、消除装配间隙的需求，这类场景往往不需要大载荷的重型张紧部件，反而对构件的安装便捷性、尺寸适配性有较高要求，这款拉杆张紧构件正是针对这类轻载张紧需求设计的适配结构。

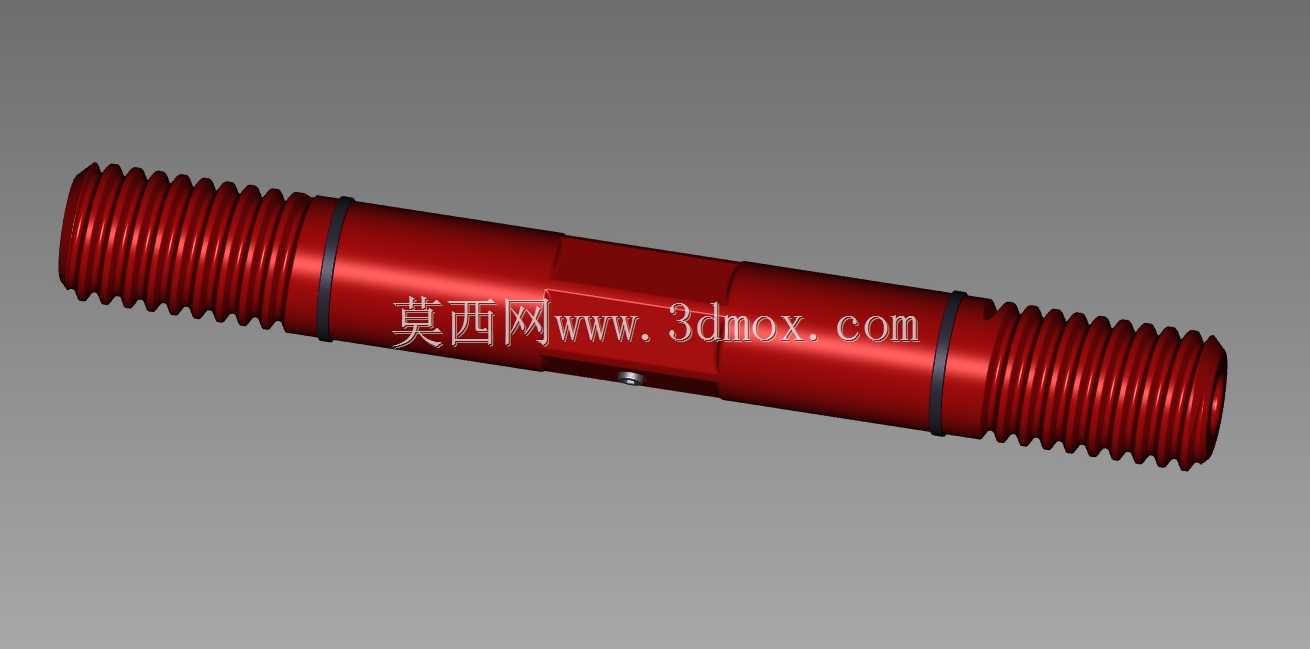

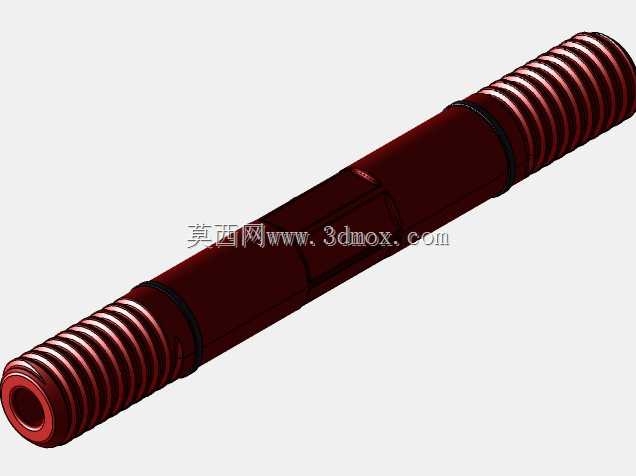

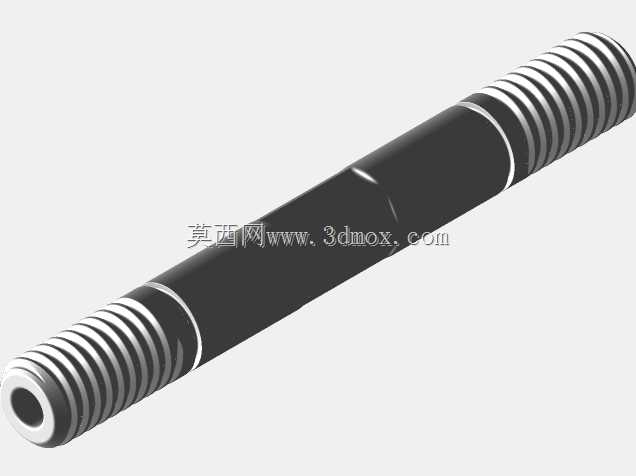

　　从结构设计逻辑来看，构件整体采用同轴回转体布局，两端设置连续外螺纹段，中间为光杆承载主体，螺纹段与光杆段之间设置环形定位槽，可配合卡圈实现轴向位置的快速限定，避免张紧调节过程中构件出现轴向窜动。两端外螺纹采用统一螺距规格，公称外径24mm，螺距4mm，这种规格的螺纹在轻载连接场景中具备足够的连接强度，同时螺纹升角适中，手动调节时的阻尼感适中，不会出现调节过松打滑或者过紧难以拧动的问题。中间光杆段做了等径强化处理，相比同直径的全螺纹拉杆，光杆段不存在螺纹牙底的应力集中问题，在承受轴向拉力时的抗变形能力更强，能够在反复张紧调节的使用场景下保持结构稳定性，不会出现长期受力后杆体弯曲变形的问题。

　　实际应用中，这款张紧构件可直接穿入两个待张紧构件的同轴安装孔内，两端配合六角螺母或者手拧螺母即可实现张紧力的调节，不需要额外加工复杂的连接座，安装边界要求极低：只要待连接的两个构件上预留直径25mm左右的光孔，且两个孔的同轴度偏差在1mm以内，就可以顺利完成安装，不需要额外做同轴度校正。在3D打印制作的实验装置中，这类构件的适配性尤其突出，因为3D打印的安装孔往往存在一定的尺寸公差，这款构件的光杆段与螺纹段的过渡位置做了小角度倒角，能够顺利穿过存在轻微偏差的安装孔，不会出现卡滞问题。

　　设计过程中特意规避了复杂的异形结构，整体以回转体特征为主，不管是采用金属切削加工还是FDM3D打印制作，都能够快速完成成型，不需要复杂的工装夹具。如果采用3D打印制作，只需要将构件沿轴向水平放置，添加少量支撑即可完成打印，打印完成后去除支撑、简单清理螺纹牙间的残留材料就可以直接使用，不需要二次加工。如果采用金属材料加工，直接选用直径24mm的圆棒料，通过普通车床就可以完成全部加工工序，车削外圆、车削螺纹、切槽的工序都可以一次装夹完成，加工效率高，成品的同轴度容易保证。

　　从功能特性来看，这款张紧构件的张紧行程由两端螺纹段的长度决定，实际使用时可以根据需要的张紧量调整两端螺母的拧入深度，既可以实现两个构件之间的刚性拉紧，也可以通过在螺母与被连接件之间添加弹簧，实现弹性张紧的效果，适配不同的张紧需求。比如在小型皮带传动实验装置中，可以用这款构件张紧皮带轮的安装座，通过调节螺母的位置调整皮带的预紧力，避免皮带传动出现打滑；在小型框架结构的装配中，可以用这款构件作为对角拉杆，调整框架的方正度，消除框架的装配应力，提升框架整体的结构刚性。

　　需要注意的是，这款构件针对的是轻载实验场景与小型工装场景，设计额定张紧载荷不超过5kN，不适用于重型起重、大型设备固定这类大载荷场景，使用过程中如果需要更大的张紧力，可以更换更高强度的材料制作，同时适当加大杆体的直径，调整螺纹的规格来提升承载能力。构件表面没有做额外的防滑处理，如果需要频繁手动调节，可以在中间光杆段滚压网纹或者加装防滑护套，提升调节时的摩擦力，避免操作时打滑。
