10mm网格拼接式40x40x5工作平面连接元件

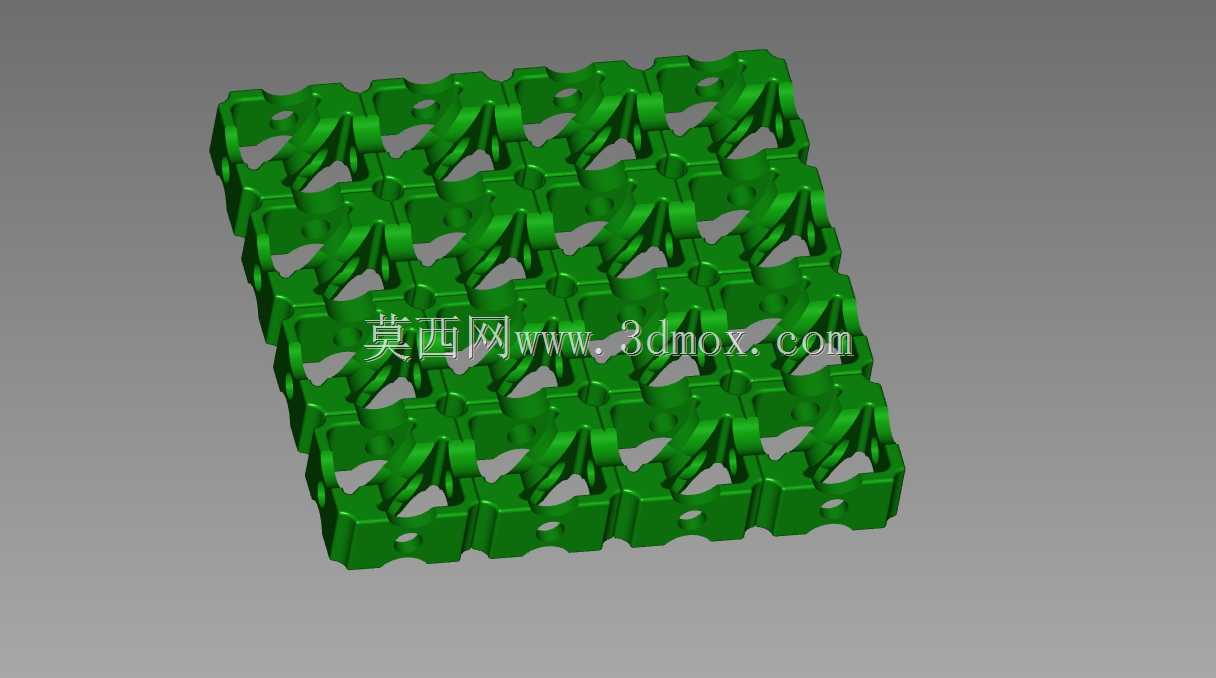

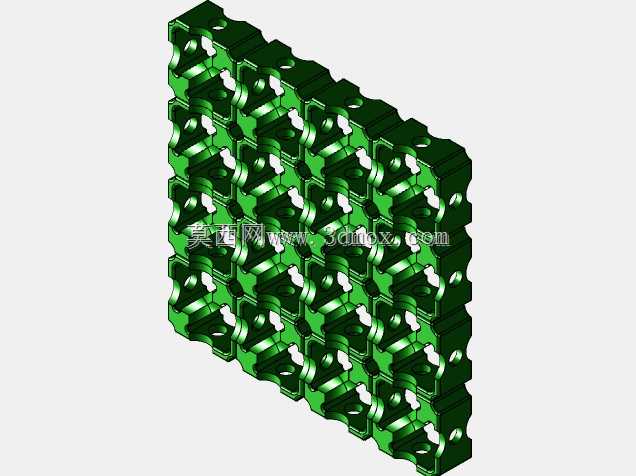

　　在小型工装搭建、桌面级实验平台布设、轻型电子元件排布的场景里，这类网格拼接式连接元件的使用频率一直不低，很多做小型试验装置、桌面级定位治具的结构工程师，都会优先选用这类标准化网格结构的连接件做基础铺装层，省去了自行在工作平面打孔攻丝、反复校准孔位的麻烦。这款元件采用10x10mm的标准网格单元排布，整体外轮廓尺寸控制在40x40x5mm，厚度方向的尺寸刚好适配多数轻型工装的铺装层厚度要求，不会因为连接件过厚导致上层安装的元件出现高度差，也不会因为厚度不足出现铺装后结构刚度不够、受力后翘曲变形的问题。从结构设计逻辑来看，整个元件采用一体化的镂空桁架式构型，每个网格单元之间通过斜向加强筋连接，既保证了整体平面的平整度，

　　又通过镂空设计大幅降低了元件自身重量，同时斜向筋的排布方向刚好对应平面受力时的应力传导路径，当上层安装的轻型元件施加垂直方向的压力时，应力会顺着斜筋分散到整个元件的各个连接点位，不会出现局部应力集中导致的筋条断裂问题。元件边缘设置了可互相拼接的卡扣结构，多块元件可以沿着X、Y两个方向无限延展拼接，拼接后相邻网格的孔位同轴度误差控制在很小的范围内，不需要额外做校准就可以直接在拼接后的平面上安装固定件，适配不同尺寸的工作平面铺装需求，不用根据工作台尺寸单独定制不同规格的连接板。在安装边界的设计上，元件底部做了微小的定位凸点，对应工作平面上预先加工的10mm网格定位孔，安装时只需要将凸点对准定位孔压入，就可以完成单块元件的固定，

　　不需要额外使用螺丝紧固，拆卸时也只需要从边缘轻轻撬起就可以取下，不会在工作平面上留下残留的胶痕或者螺丝孔损伤，适合需要频繁调整工装布局的实验场景使用。每个网格单元的中心都预留了标准的安装孔位，孔位的尺寸适配常用的M2、M3小规格紧固件，既可以直接在孔位上安装小型传感器、电子元件、定位柱，也可以穿过孔位使用紧固件将元件本身锁紧在工作平面上，应对需要更高连接强度的使用场景。不同于实心的平面连接板，这款镂空网格结构的元件在布线场景下也有独特优势，设备的连接线、导气管可以直接从网格的镂空位置穿过，不需要在连接板上额外加工走线槽，让整个工装台面的布线更加整洁，也避免了线缆被压在连接板下方出现挤压破损的风险。在实际使用中，这类元件常被用在小型电子产品的测试工装上，通过多块拼接铺满测试工作台面，再根据测试点位的需求在对应的网格孔位上安装定位销、测试探针固定座，调整测试点位时只需要增减元件或者调整上层配件的安装位置即可，不需要重新制作整个工装基板，大幅缩短了小型测试工装的制作周期，也降低了工装迭代的材料成本。在教学实验场景中，这类标准化网格元件也常被用来搭建各类机械原理实验的基础平台，学生可以快速在平台上搭建连杆机构、传动组件的固定基座，不需要复杂的加工就可以完成实验装置的组装，让实验过程更多聚焦在机构原理验证上，而不是耗费大量时间在基板的加工制作上。结构设计时特意将元件的上下表面做了平整化处理，没有突出的浇口残留或者加强筋凸点，

　　保证上层安装的元件可以完全贴合在连接件表面，不会因为接触面不平整导致安装的元件出现倾斜，影响测试或者装配的精度。元件边缘的拼接结构做了间隙配合设计，多块拼接时不会出现过紧导致装配困难、或者过松导致拼接后缝隙过大的问题，常温环境下拼接后的相邻元件表面高度差可以控制在0.1mm以内，完全满足轻型工装、实验平台的平面度要求。针对不同的使用环境，这类网格连接件还可以根据需求选用不同的材质制作，需要绝缘场景下可以选用尼龙材质注塑成型，需要更高刚度的场景下可以选用玻纤增强材料或者铝合金加工制作，而统一的网格尺寸和安装边界可以保证不同材质的元件之间可以完全互换拼接，不用因为更换材质重新调整适配结构。在日常维护方面，镂空的网格结构也比实心板材更容易清洁，实验过程中掉落的焊锡渣、小零件碎屑可以直接透过网格落到下方，不需要抬起整个基板就可以完成台面清洁，减少了工装维护的工作量。
