带安装支架扁弹簧弹性缓冲组件结构

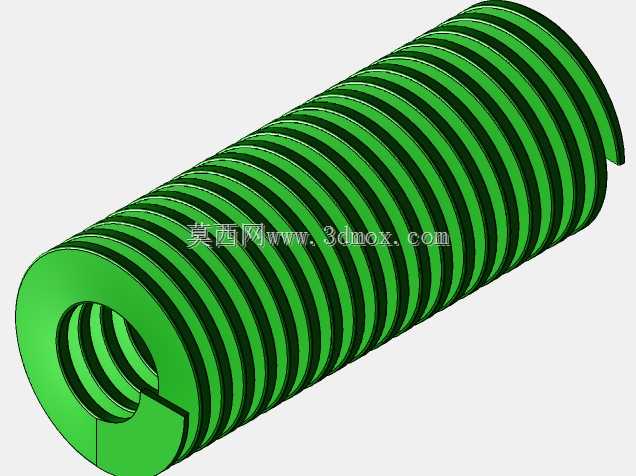

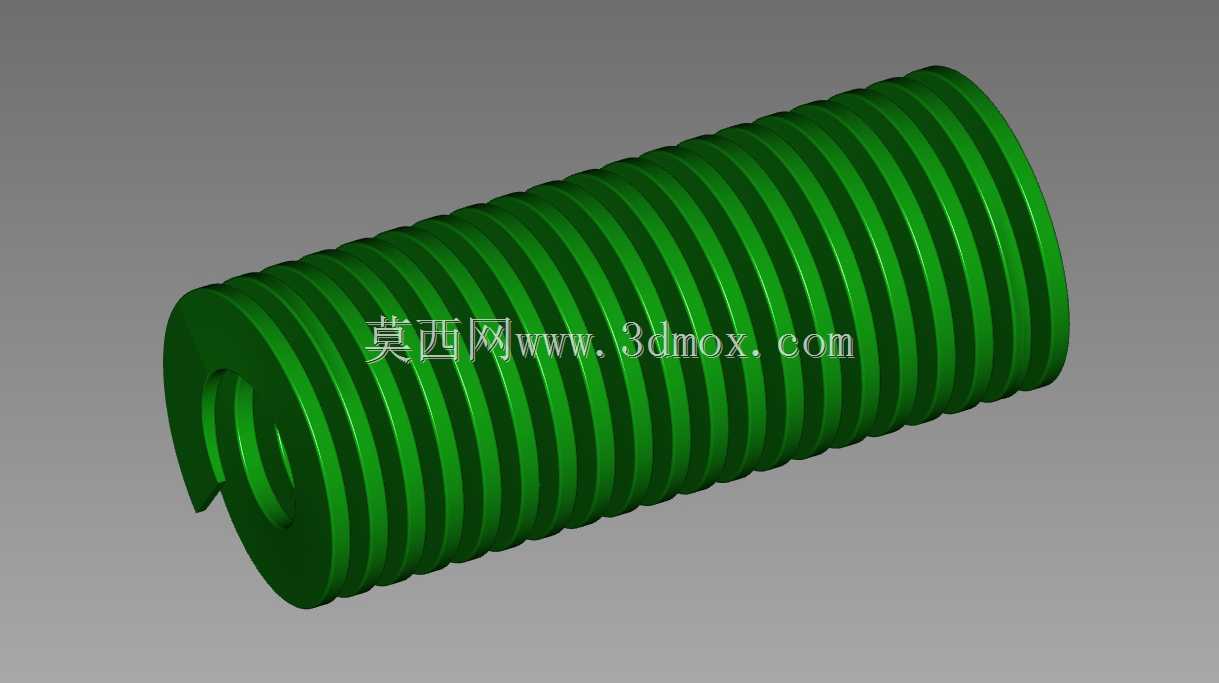

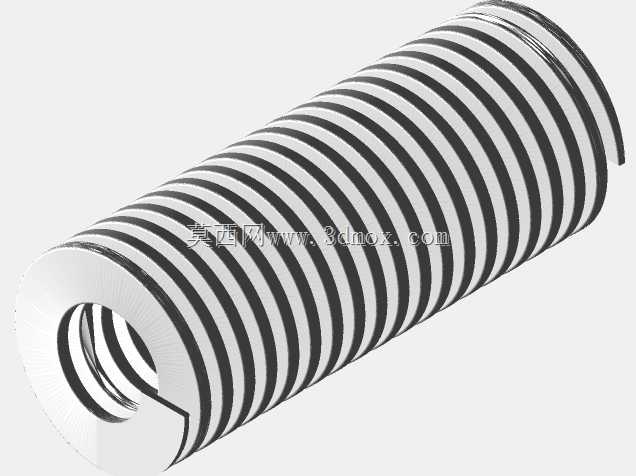

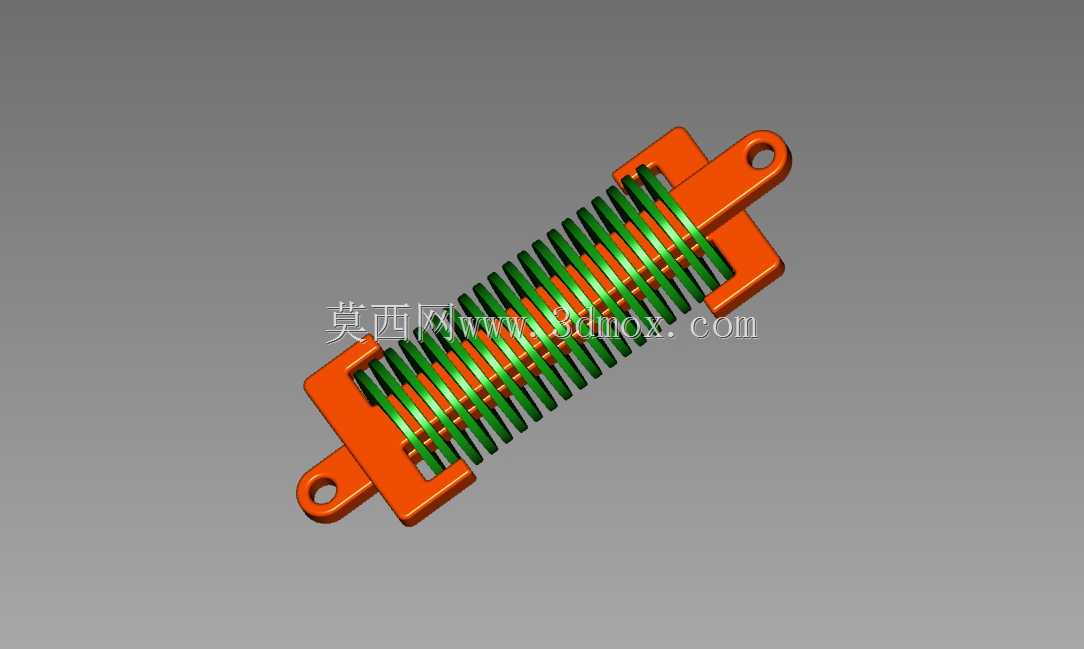

　　在各类需要往复缓冲、行程复位、振动隔振的机械结构中，扁弹簧凭借其线径方向的刚度特性，相比常规圆柱螺旋弹簧拥有更可控的形变行程与更稳定的弹力输出，常被应用在通讯设备接插模块、小型工装夹具、电子设备按键复位、精密仪器减振支座等场景中。这套带双侧安装支架的扁弹簧组件，在设计时优先考虑了安装便捷性与受力均匀性，两端的橙色安装支架采用对称式带孔耳板结构，安装孔位与弹簧中心轴线保持平行，可直接通过螺栓穿过耳板孔完成组件固定，无需额外设计弹簧定位座，能大幅缩减装配环节的零件数量与安装工时。从尺寸边界来看，该扁弹簧本体外径16毫米、内径8毫米，有效工作高度40毫米，配合两端支架后整体安装长度可根据实际行程需求预留压缩余量，

　　支架的安装耳板突出弹簧本体的尺寸经过校核，既保证螺栓安装时扳手有足够操作空间，又不会让整体结构占用过多安装空间，适配多数小型设备内部局促的装配环境。设计过程中，弹簧的有效圈数经过刚度验算，在额定压缩行程内不会出现并圈现象，弹簧丝采用扁形截面排布，相比同外径的圆线弹簧，扁弹簧在垂直于弹簧轴线方向的抗侧向偏移能力更强，当设备运行过程中存在小幅径向振动时，弹簧不会轻易出现歪扭、卡滞的情况，能始终保持轴向的弹力输出稳定性。两端的支架与弹簧端部采用贴合式定位设计，支架内侧开有与弹簧端部匹配的定位槽，弹簧端部嵌入槽内后可避免工作过程中弹簧与支架之间出现相对转动，保证弹力传递路径始终沿轴向分布，不会因为端部错位导致局部应力集中。在实际应用场景中，

　　这类扁弹簧组件可直接替换原有需要单独配置弹簧与安装座的结构，比如在通讯设备的插拔模块中，可作为模块插入后的锁紧复位元件，当模块插入到位时弹簧被压缩提供持续的顶紧力，避免设备运行振动导致模块松脱；在小型工装的快速夹紧结构中，该组件可作为夹紧力提供元件，通过弹簧的预压缩量控制夹紧力大小，适配不同厚度工件的快速装夹需求；在精密电子设备的内部减振结构中，该组件可作为隔振元件，通过弹簧的形变吸收外部传递的振动能量，保护内部精密电子元件不受振动冲击损坏。建模过程中对弹簧的螺旋升角、扁线截面尺寸都做了精准还原，支架的安装孔位、倒角、加强筋结构都按照实际加工工艺做了处理，比如支架的耳板与主体连接位置做了圆角过渡，

　　避免应力集中导致支架在长期受交变载荷时出现断裂，安装孔位做了沉孔设计，螺栓安装后头部不会突出支架表面，避免与周边零件产生干涉。整套结构的所有配合面都做了公差适配，弹簧与支架的定位槽采用间隙配合，既保证装配时能顺利压入，又不会因为间隙过大导致弹簧晃动，在实际选型使用时，可根据所需的弹力大小调整弹簧的有效圈数或者扁线的截面尺寸，安装支架的耳板孔位也可根据实际安装需求调整孔距，适配不同设备的安装孔位布局。
