带角度限位的三轴球铰旋转连接构件

项目分类:通用机械零部件 发布时间:2022-07-30 ID:686988
  • 带角度限位的三轴球铰旋转连接构件
  • 带角度限位的三轴球铰旋转连接构件

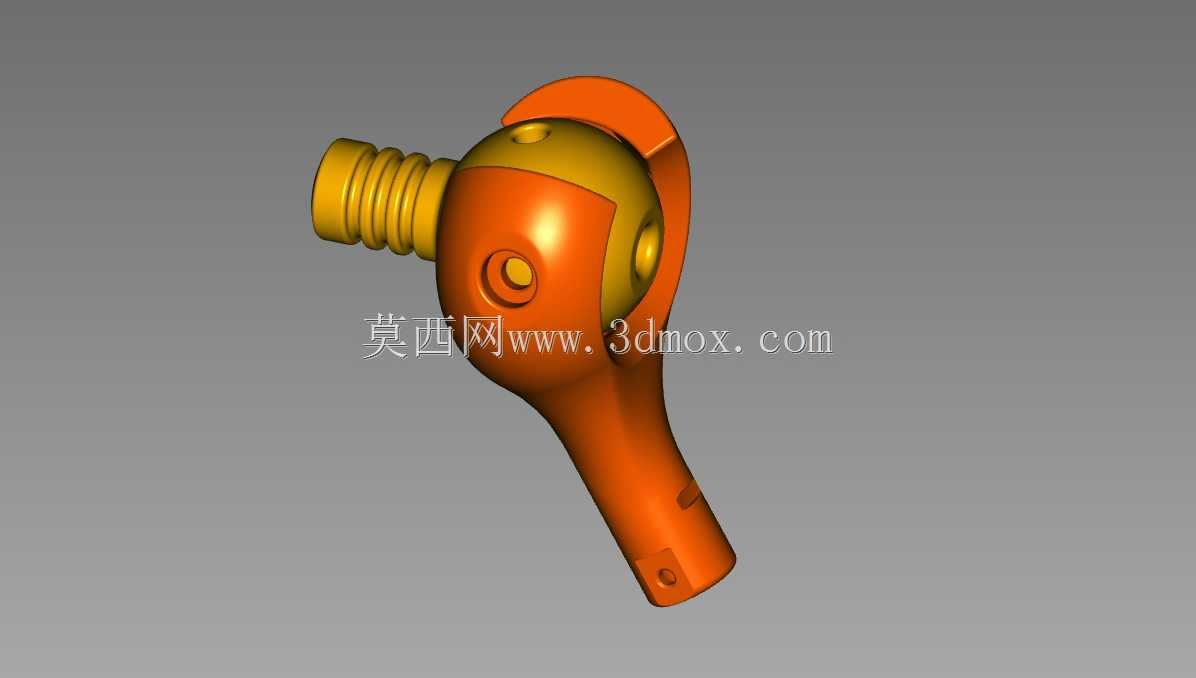

  这类带三轴角度限制的旋转铰接构件,核心是通过球头与包络式球座的配合,实现三个旋转自由度的可控运动,区别于常规无约束球铰,它通过球座边缘的限位结构、球头侧的凸台干涉设计,把三个轴向的摆动角度限定在预设范围内,避免超程转动带来的机构干涉、连接失效问题。在实验台架搭建场景里,这类构件常被用作多自由度姿态调整的末端连接节点,比如光学实验平台的探头角度微调、小型力学测试装置的加载端铰接,它不需要额外加装角度限位块,依靠自身结构就能把转动范围锁在实验要求的区间内,减少外接附件带来的装配累积误差。从功能特性上看,构件一端带外螺纹的连接柱,用来和带内螺纹的固定基座或者动力输出端锁紧,螺纹段的退刀槽设计能保证螺纹拧到底时端面完全贴合,

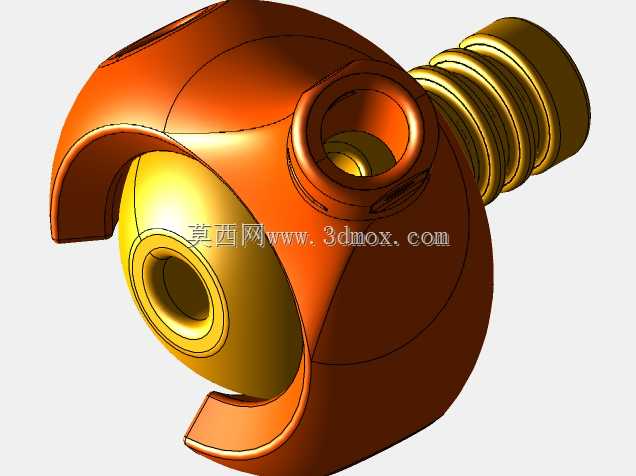

  不会出现虚接晃量;球头部分采用整圆加工后与分体式球座装配的工艺,球座的两个侧盖通过定位销与主体柄部连接,装配后球头的转动阻尼均匀,不会出现某一角度卡滞或者旷量过大的问题,球座开口处的弧形挡边就是角度限位的核心结构,当球头摆动到极限角度时,球头根部的圆柱面会和挡边端面完全贴合,硬限位结构能承受一定的侧向冲击,不会因为瞬时过载导致限位失效。设计思路上,首先要根据实际使用的最大摆动角度反推球座开口的弧度,以及球头连接柱的直径,避免连接柱在摆动过程中与球座边缘发生剐蹭;球头与球座的配合间隙控制在0.02mm到0.05mm之间,间隙过小会导致转动阻力过大,需要定期加注润滑脂维持转动顺畅,间隙过大则会出现连接晃量,影响末端定位精度。

  柄部的内孔设计为光孔,用来穿装锁紧销或者走线,柄部末端的小孔是销钉定位孔,当柄部插入外接杆件的安装孔后,穿入圆柱销就能完成周向固定,不需要额外焊接或者粘接,拆装维护十分方便。从安装边界来看,构件整体的最大回转直径出现在球座的耳片位置,安装时需要在球座周向预留足够的摆动空间,避免周围的固定构件挡住球头的转动路径;螺纹端的拧入深度有明确要求,必须保证至少有5个完整螺纹牙啮合,才能承受额定的拉压载荷,螺纹端的端面与配合面之间可以加装薄铜垫,既可以调整装配长度,也能起到防松的作用。在小型自动化设备的柔性进料机构里,这类限位球铰也可以用作导向杆的铰接端,当进料路径需要小范围自适应调整角度时,

  球铰的有限角度转动可以让导向杆自动适配物料的位置偏差,又不会因为转动角度过大导致导向偏离预设范围,相比无约束的万向节,它的结构更紧凑,不需要额外设置导向套就能控制摆动范围,适合安装空间局促的小型设备场景。构件表面的橙色包覆层是防滑耐磨涂层,在手动调整角度的实验场景里,握持柄部转动时不会打滑,涂层也能避免金属构件直接接触实验台表面造成刮痕,球头部分的裸露金属面做了硬化处理,长期反复转动也不会出现磨损凹坑,能长期保持转动精度的稳定性。
