双冲程气缸活塞密封结构设计

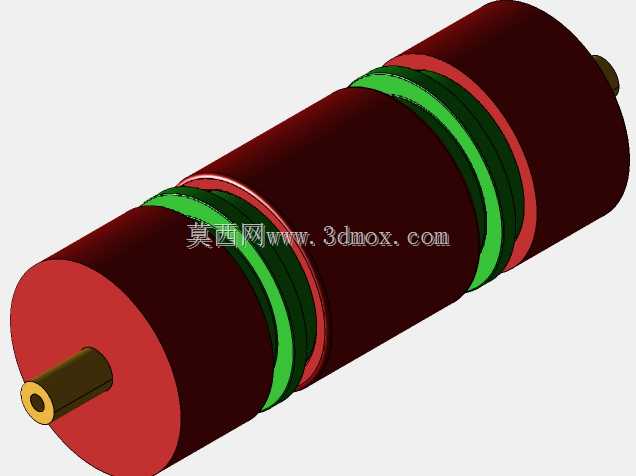

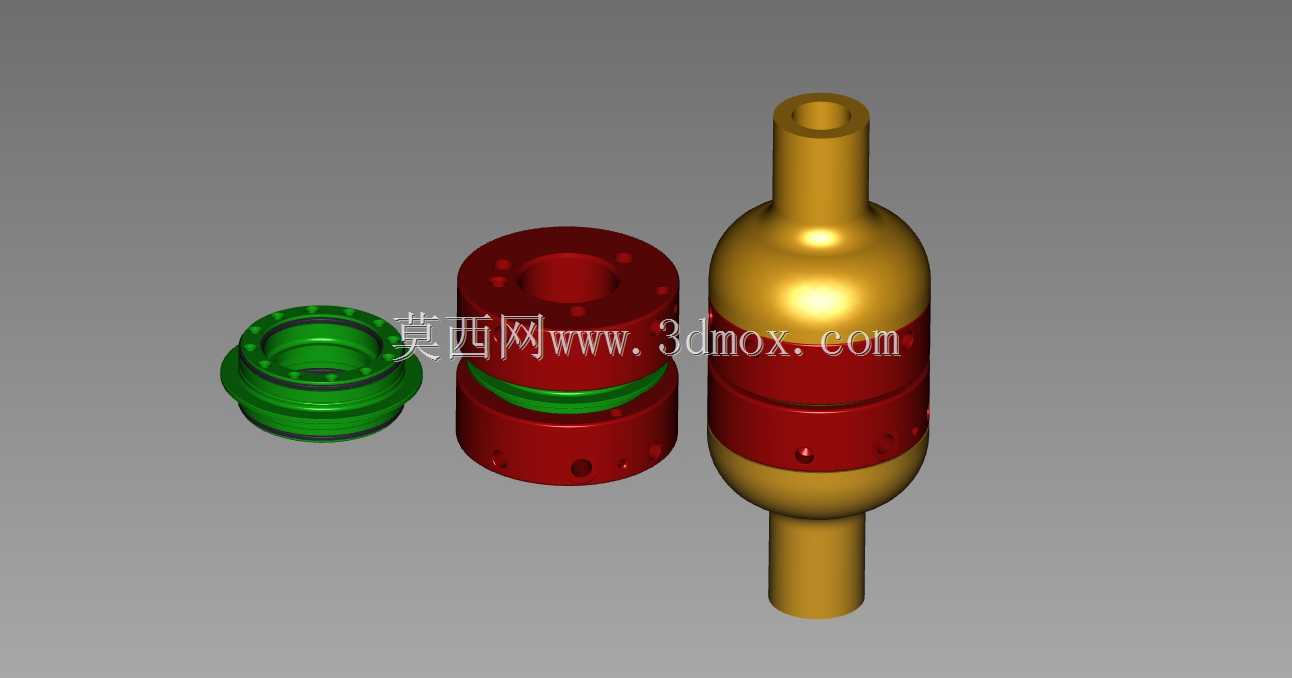

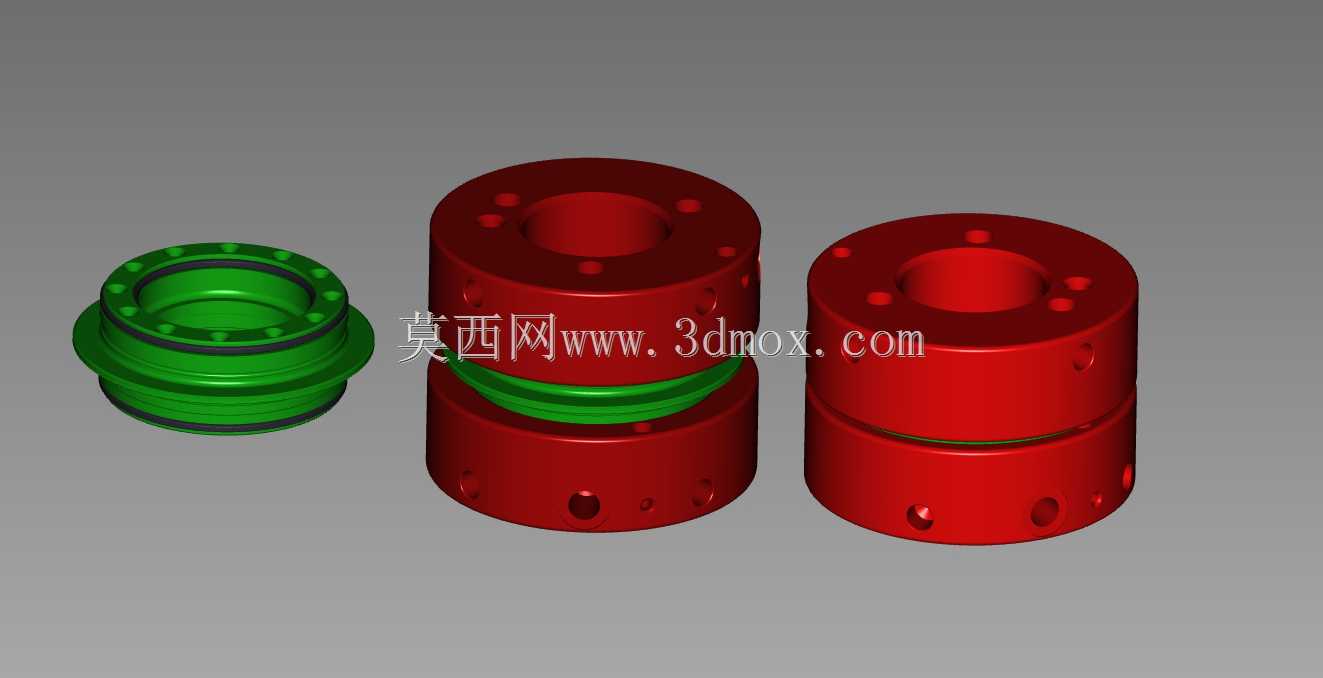

　　在气动自动化生产线的紧凑工位布局中，常规单活塞气缸的输出行程与推力往往难以同时满足小安装空间下的大行程推压需求，这类双冲程活塞结构正是为破解该矛盾开发的核心气动执行部件，目前已在小件压装、精密定位夹持、多工位步进送料等场景得到批量验证。从实际工况适配来看，该活塞组件可在6bar额定工作气压下实现近300kgf的理论输出推力，设计阶段充分考量了O形密封圈在往复运动中的泄漏临界特性，通过优化密封槽的倒角、粗糙度与配合公差，将常规双活塞结构易出现的串气、外泄漏风险控制在工业级气动元件的允许阈值内。不同于传统双行程气缸采用两根独立活塞杆叠加的结构，这款活塞将两级冲程的密封界面集成在同组活塞组件上，红色的活塞基体采用硬质阳极氧化铝合金加工，

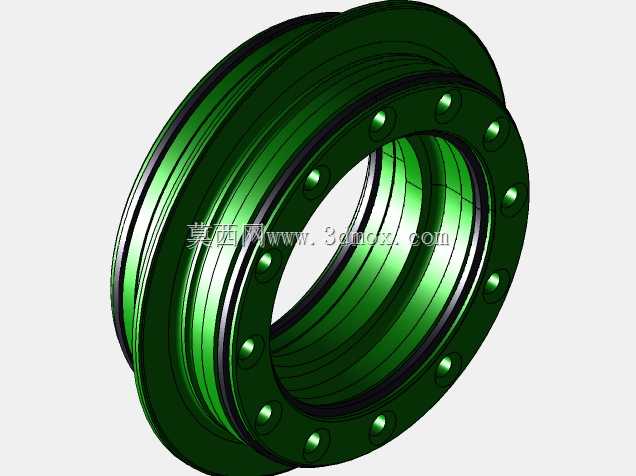

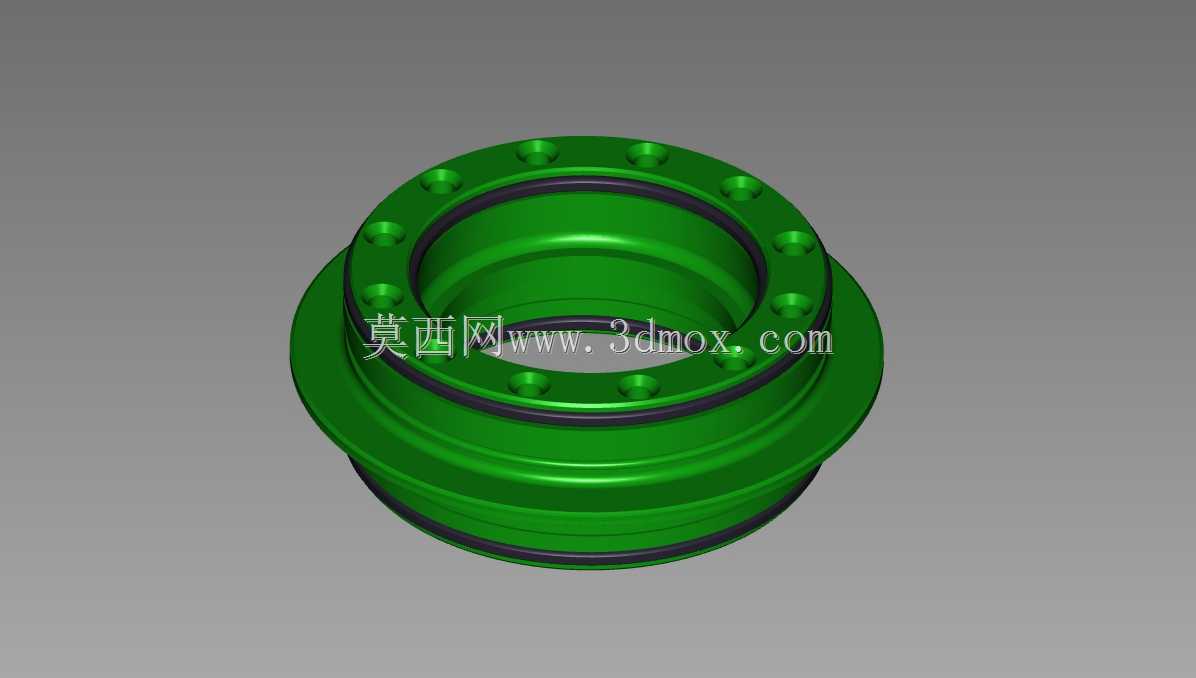

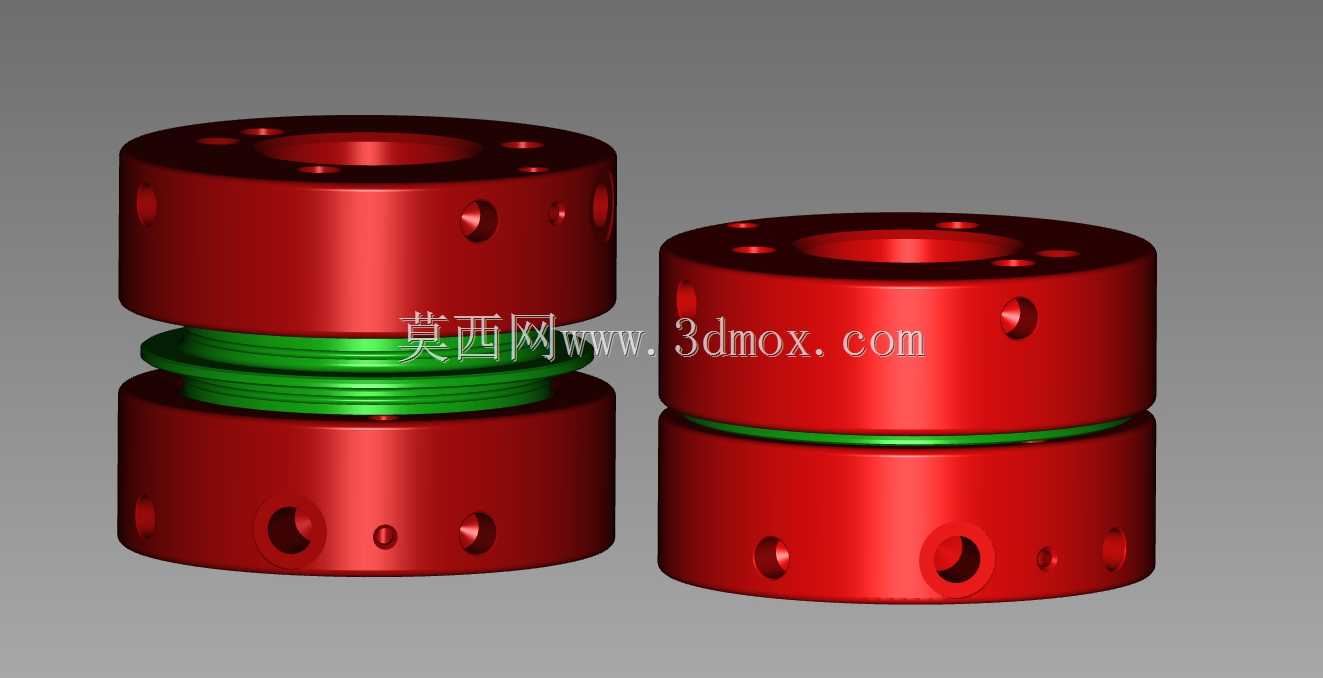

　　表面硬度达到HV400以上，可耐受每分钟120次以上的高频往复摩擦，中间的绿色密封件采用低摩擦丁腈橡胶材质，压缩永久变形率控制在12%以内，长期运行不会出现密封塌陷导致的推力衰减。结构设计上，活塞周向均匀分布的通孔分为两类，一类是用于与活塞杆端盖连接的安装螺孔，孔位公差控制在±0.02mm，保证活塞与活塞杆的同轴度，避免往复运动中出现偏磨；另一类是径向分布的流体通道孔，替代了传统气缸外接的脆弱导气管路，压缩空气可直接通过活塞内部的通道完成两级腔室的压力切换，省去了外部管路排布的空间，也避免了设备运行中管路剐蹭、弯折导致的气路故障。从安装边界来看，单组活塞的外径适配常规标准气缸缸筒内径，轴向堆叠尺寸比同行程的串联气缸缩短近22%，

　　安装时无需对现有标准气缸的端盖、活塞杆做额外改造，直接替换原有单活塞即可实现双冲程输出，大幅降低了老旧设备升级的改造成本。设计过程中针对密封件的预压缩量做了多轮迭代，最初的方案密封槽深度过浅，密封圈预压缩量达到25%，运行中摩擦阻力过大，活塞回程出现迟滞；调整槽深将预压缩量控制在15%-18%区间后，既保证了0.05MPa低压下的密封性能，又将滑动摩擦阻力降低了40%，空载启动压力可稳定在0.02MPa以内。活塞端面的沉孔设计用于安装缓冲垫片，在活塞运行到行程端点时可吸收剩余动能，避免金属硬碰撞产生的噪音与零件损伤，周向的小孔还可用于安装磁性感应环，配合气缸外部的磁性开关实现活塞位置的实时检测，适配自动化设备的闭环控制需求。

　　实际测试中，该活塞组件在连续100万次往复运行后，密封件的磨损量小于0.1mm，推力衰减率不超过5%，完全满足工业现场3年以上的免维护使用要求，尤其适合在安装空间受限、需要两级推力输出的压装、分拣、定位工位使用，相比外购的同规格双行程气缸活塞配件，加工成本可降低35%左右，且备件替换的通用性更强。
