带盖网纹滚花调节旋钮结构设计

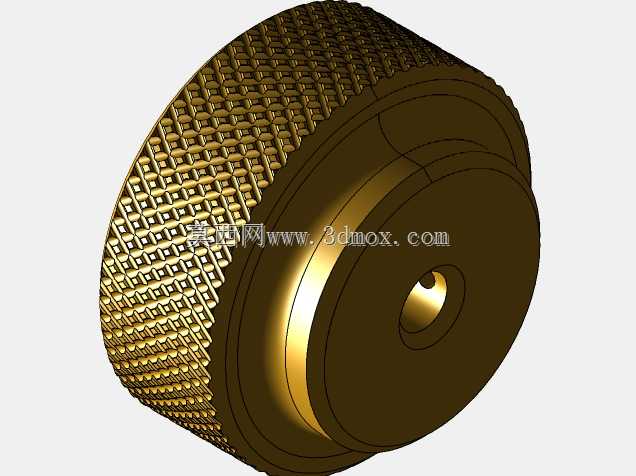

　　这类带盖滚花旋钮，在通讯类手持设备、小型测试仪器、便携通讯终端上的应用十分普遍，主要承担参数微调、接口防护、档位切换的操作功能，日常使用中操作人员无需额外工具，直接用手指拧动即可完成调节动作，对操作便捷性的要求很高。设计这类旋钮的时候，首先要考虑的是手持操作的摩擦力匹配，外圆周面的网纹滚花参数不能随意设定，滚花的节距、齿深要兼顾触感和防滑性能，齿太浅容易在手上有汗或者沾有少量油污的时候打滑，齿太深又容易积存灰尘，长期使用后藏污纳垢影响外观和操作手感，同时滚花的纹路要连贯均匀，合模位置不能出现飞边毛刺，不然操作的时候会刮手，影响使用体验。

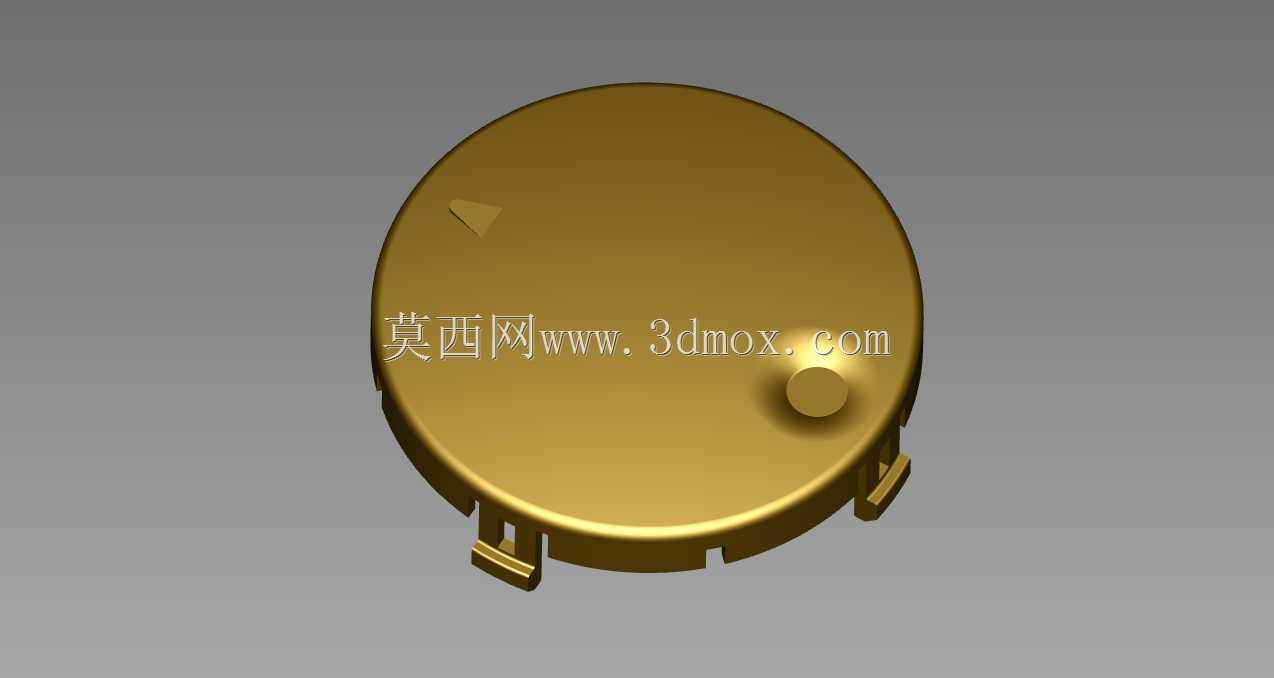

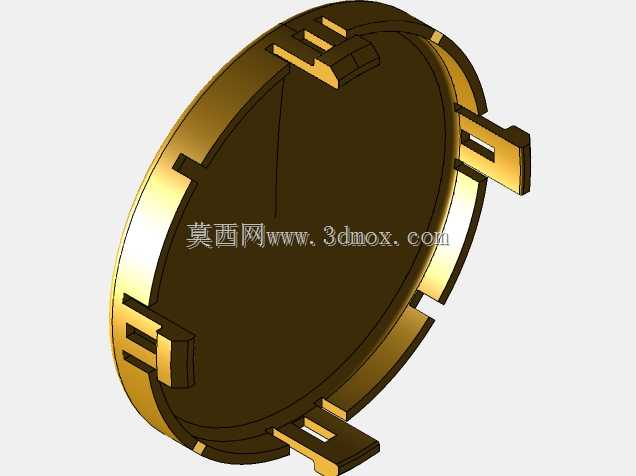

　　旋钮的内部腔体结构要和配套的调节轴做适配，内部的定位凸点、卡槽要和轴端的扁位、卡槽精准配合，不能出现转动旷量，不然调节的时候会有空行程，导致参数调节不准，腔体的深度要匹配轴的插入长度，既要保证装配后旋钮不会松脱，又不能顶到内部的电路板或者其他元器件，避免装配后出现应力挤压损坏内部元件。顶部的端盖设计，一方面是做外观装饰，遮盖内部的装配结构，让产品外观更整洁，另一方面端盖内侧的卡扣要和旋钮主体的卡槽配合牢固，日常拧动的时候不能出现端盖脱落的情况，端盖表面可以预留标识位置，用来印刷档位标识、功能符号，方便操作人员识别调节方向和对应功能。

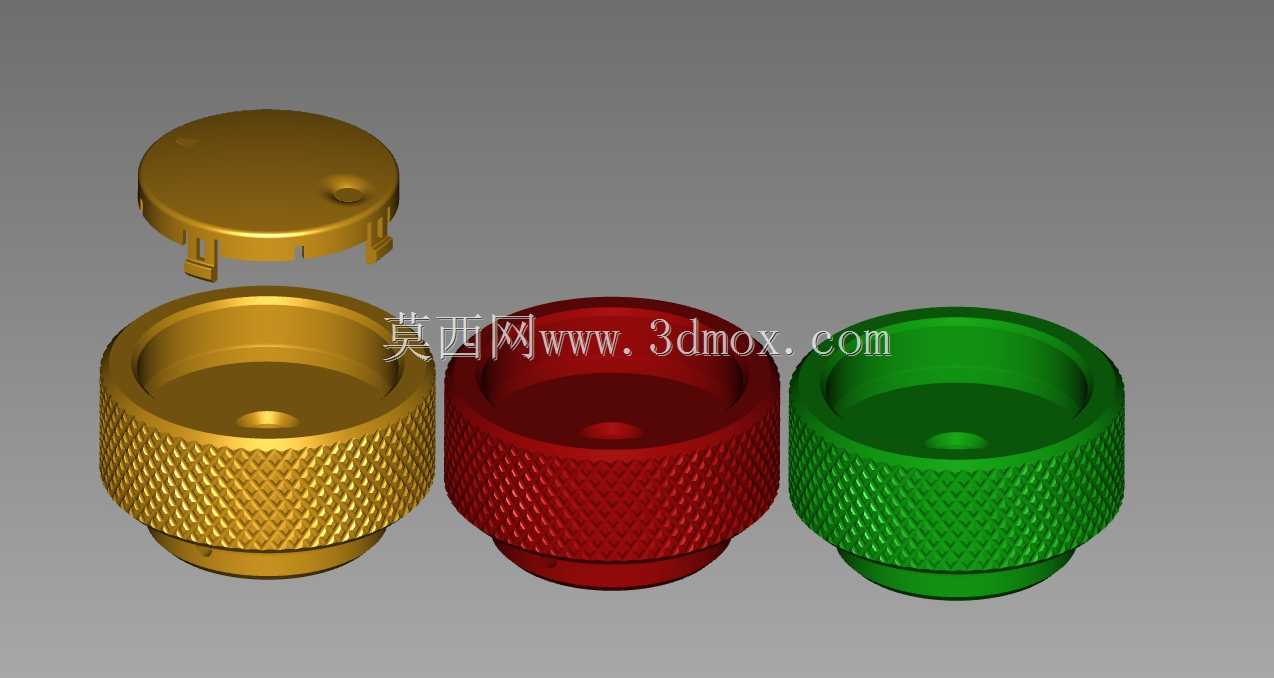

　　从安装边界来看，这类旋钮的外径要适配设备面板的安装开孔，装配后旋钮和面板之间要预留合理的间隙，既不能间隙过大影响外观，也不能间隙过小导致旋钮转动的时候蹭到面板，出现卡滞。旋钮的轴向高度要控制在合理范围，突出面板的高度要符合手持操作的人机工程要求，太高容易在设备携带的时候被磕碰导致误调节或者断裂，太矮又会导致手指捏持的时候没有足够的操作空间，操作费力。不同配色的旋钮可以对应不同的功能分区，比如在多通道的通讯测试设备上，不同颜色的旋钮可以快速区分不同通道的调节位，降低操作人员的误操作概率。

　　结构设计的时候还要考虑材质的匹配，旋钮主体一般采用硬质工程塑料注塑成型，兼顾强度和注塑成型的便利性，滚花部分可以直接在模具上做出来，不需要后续二次加工，端盖可以采用同材质或者稍软一点的材质，提升卡扣的装配韧性，反复拆装也不容易断裂。内部的配合尺寸要做合理的公差匹配，和调节轴的配合采用小间隙配合，保证转动顺畅的同时不会出现径向晃动，卡扣的配合量要控制在合理范围，装配的时候不需要太大的按压力就能卡紧，同时正常使用中不会松脱。另外还要考虑旋钮的转动限位，部分需要档位限制的场景，要在旋钮内侧和面板之间设计限位结构，避免旋钮无限位转动导致内部接线或者电位器被拧坏，限位的角度要匹配对应调节元件的有效转动行程，保证旋钮转到极限位置的时候，刚好对应调节元件的行程端点，不会出现过拧损坏元件的情况。
