多规格防滑旋钮结构设计与3D打印适配方案

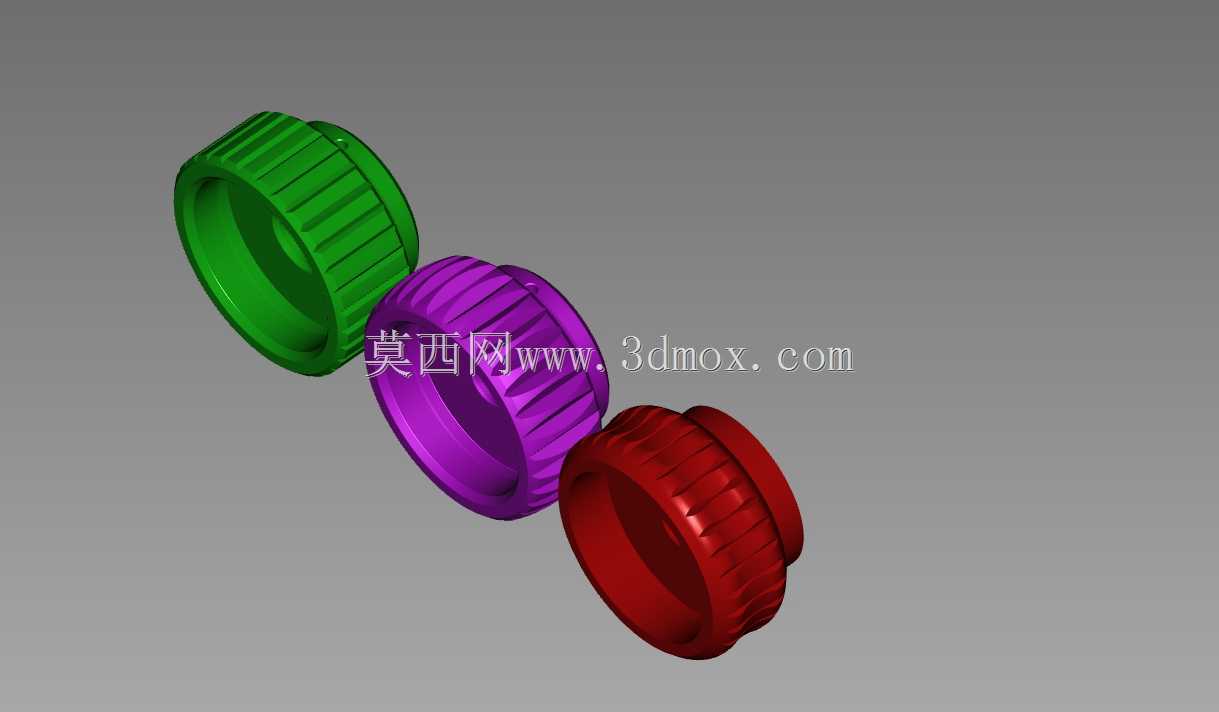

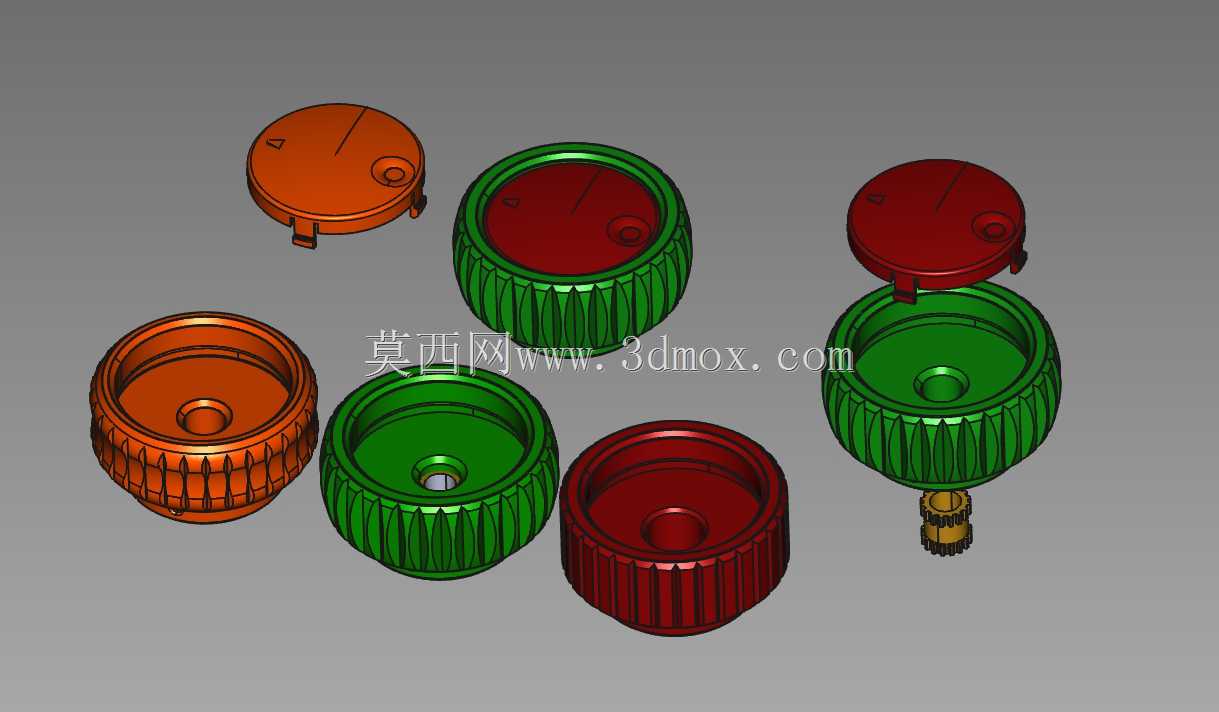

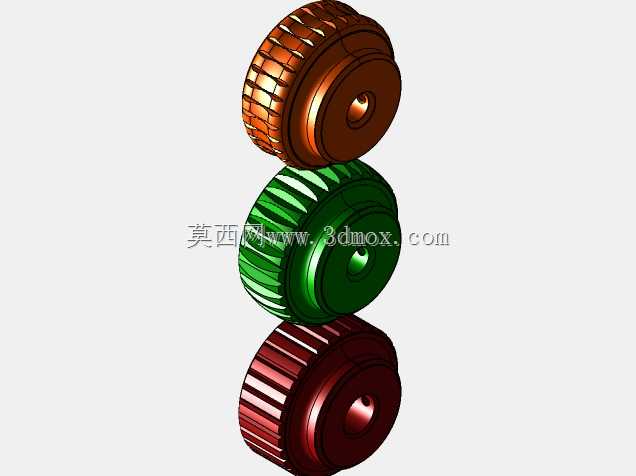

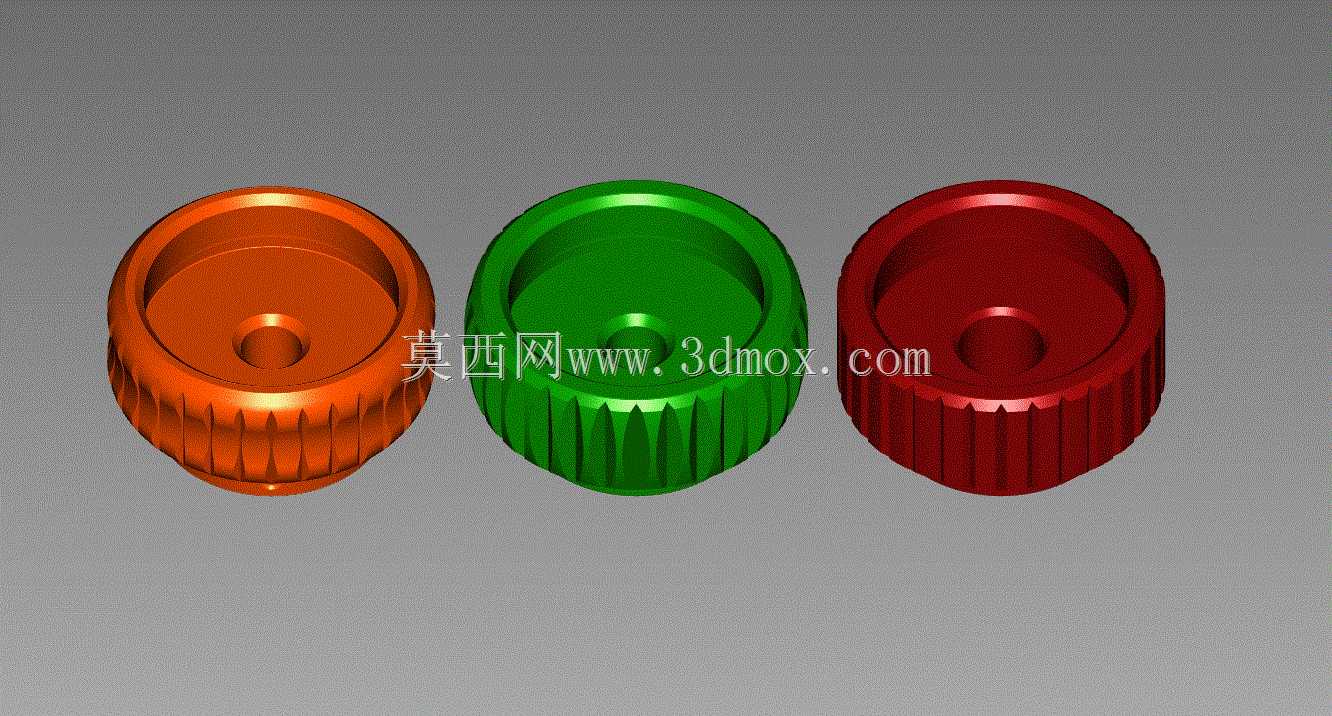

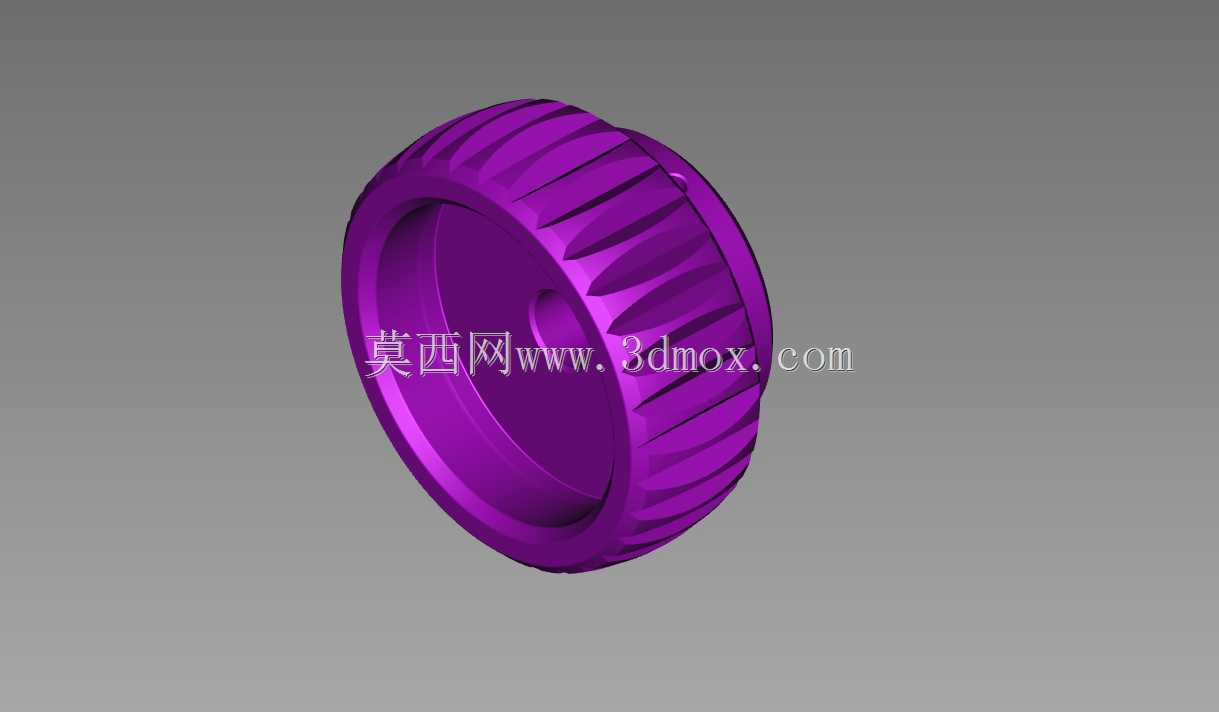

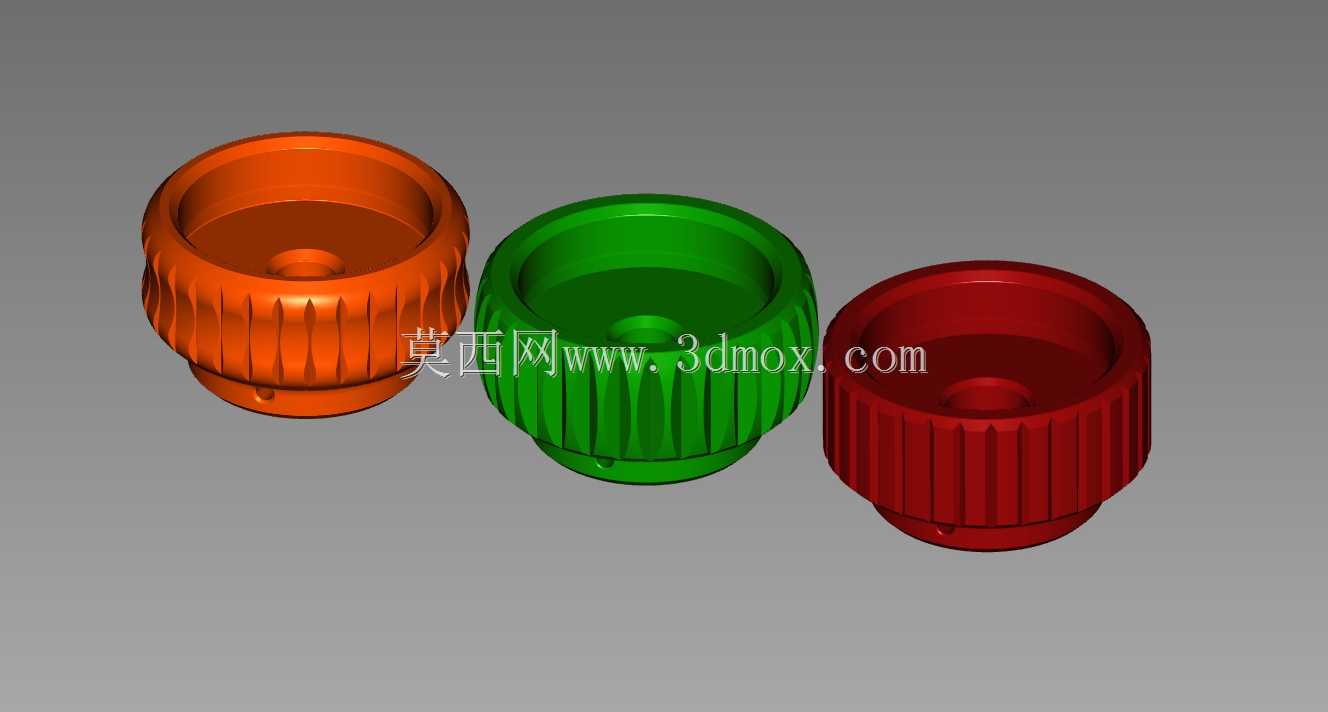

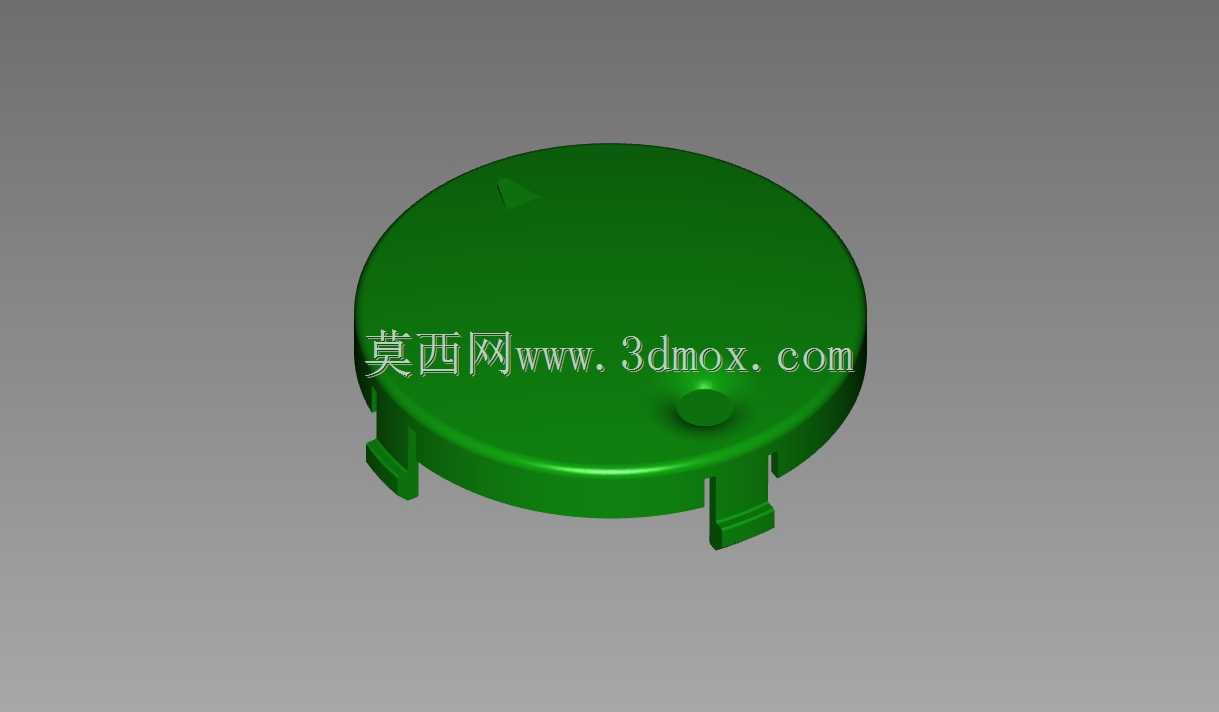

　　这类旋钮主要面向小型电子设备、通讯终端、桌面测试仪器的面板调节场景，日常使用中需要操作人员频繁拧动完成参数调节、档位切换、开关锁紧等动作，因此握持摩擦力、转动手感、装配可靠性是设计阶段优先考量的核心指标。从结构细节来看，不同规格的旋钮分别匹配不同的操作力矩需求：直径偏大的款型外圈做了整周竖向防滑筋，筋条高度控制在1.2mm，间距2mm，既保证戴薄劳保手套操作时也不会打滑，又不会因为筋条过于尖锐硌手，适合需要较大转动力矩的档位切换场景；直径偏小的款型做了平面顶面加定位三角标识，方便操作人员快速识别旋钮当前的指向位置，适合小行程的参数微调场景。

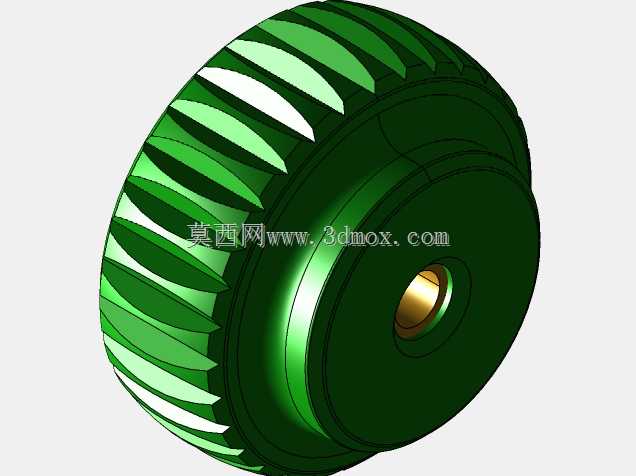

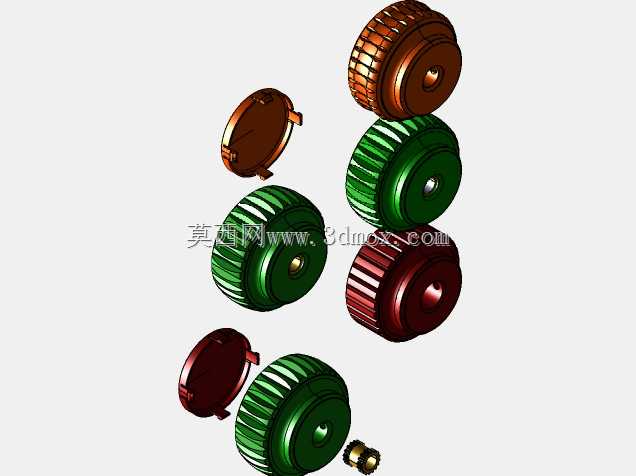

　　设计过程中优先考虑了3D打印的工艺适配性，所有外露棱边都做了R0.3的圆角处理，避免FDM打印过程中出现翘边、层间剥离的问题，旋钮内壁的安装孔做了0.2mm的公差预留，既可以直接过盈配合压装标准规格的黄铜插件，也可以根据实际使用需求替换成D型孔、六角孔适配不同的调节轴径。黄铜插件的嵌装结构做了环形卡槽设计，插件压入后卡槽会卡住插件外壁的滚花结构，长期反复拧动也不会出现插件跟转、脱出的问题，相比纯塑料螺纹或者塑料轴孔结构，嵌装铜件的结构耐磨性能提升4倍以上，能承受超过5000次的反复拧动循环而不出现磨损松旷。

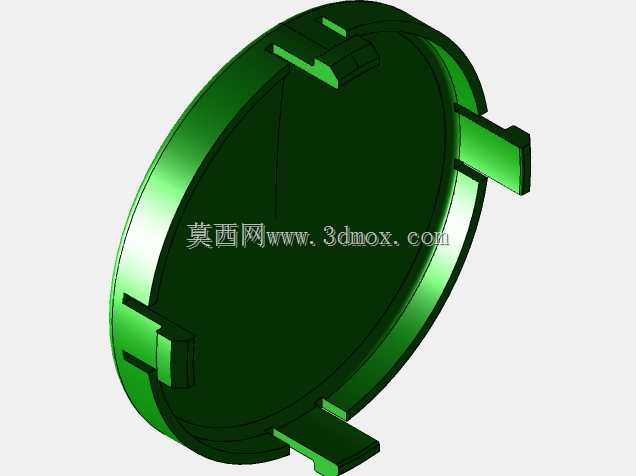

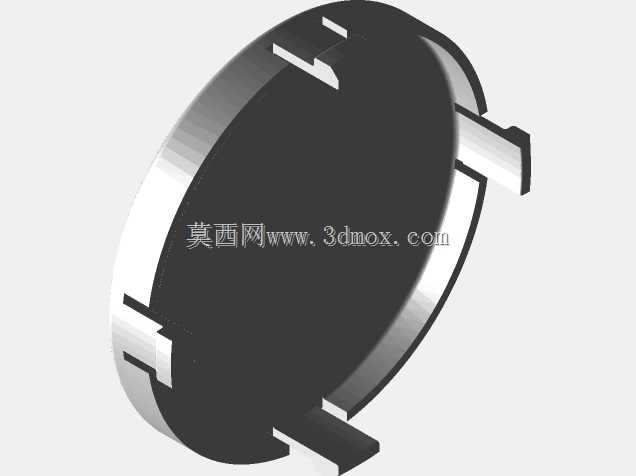

　　从安装边界来看，所有款型的旋钮安装后突出面板的高度控制在8-12mm区间，不会因为突出过高造成设备收纳时的误碰，也不会因为高度过低导致手指捏持空间不足。旋钮底部做了1mm的限位凸台，安装后凸台贴合面板表面，既可以遮挡面板上的安装孔缝隙，提升外观整洁度，也能避免旋钮转动时摩擦面板表面造成漆面磨损。内部的空腔结构做了均匀的2mm壁厚设计，3D打印时不需要额外添加支撑，拆件后只需要简单去除底部的打印 raft 就能直接使用，打印完成后的零件变形量控制在0.1mm以内，不需要额外的后处理打磨就能满足装配精度要求。

　　实际选型过程中，需要根据调节轴的直径、操作力矩大小、面板安装空间来匹配对应的旋钮规格：大扭矩场景优先选带整周防滑筋的大直径款，微调场景选带定位标识的小直径款，需要频繁拆装的场景可以在铜件位置加装紧定螺钉，进一步提升连接可靠性。这类旋钮的结构设计也可以直接迁移到注塑量产场景，所有拔模角度控制在1.5度，壁厚均匀无突变，不会出现注塑缩痕、填充不足的问题，小批量试制阶段用3D打印验证手感和装配尺寸，验证通过后直接开模量产，能大幅缩短前期的研发验证周期。
