适配6mm轴径带刻度防滑电位计旋钮

　　在电子设备的人机交互环节，电位计旋钮是操作人员与设备参数调节链路直接接触的核心部件，小到桌面测试仪器、音频调控设备，大到工业控制柜的参数整定面板、小型机电设备的转速/电流调节工位，都能见到这类旋钮的应用场景。这款旋钮的设计完全围绕6mm直径的标准电位计轴做适配，从安装边界来看，内孔的公差配合按照常用塑料件与金属光轴的过渡配合设定，既保证按压装配后不会出现日常调节时的打滑空转，也不会因为过盈量过大导致装配时撑裂旋钮内壁，或是后期维护拆卸困难。

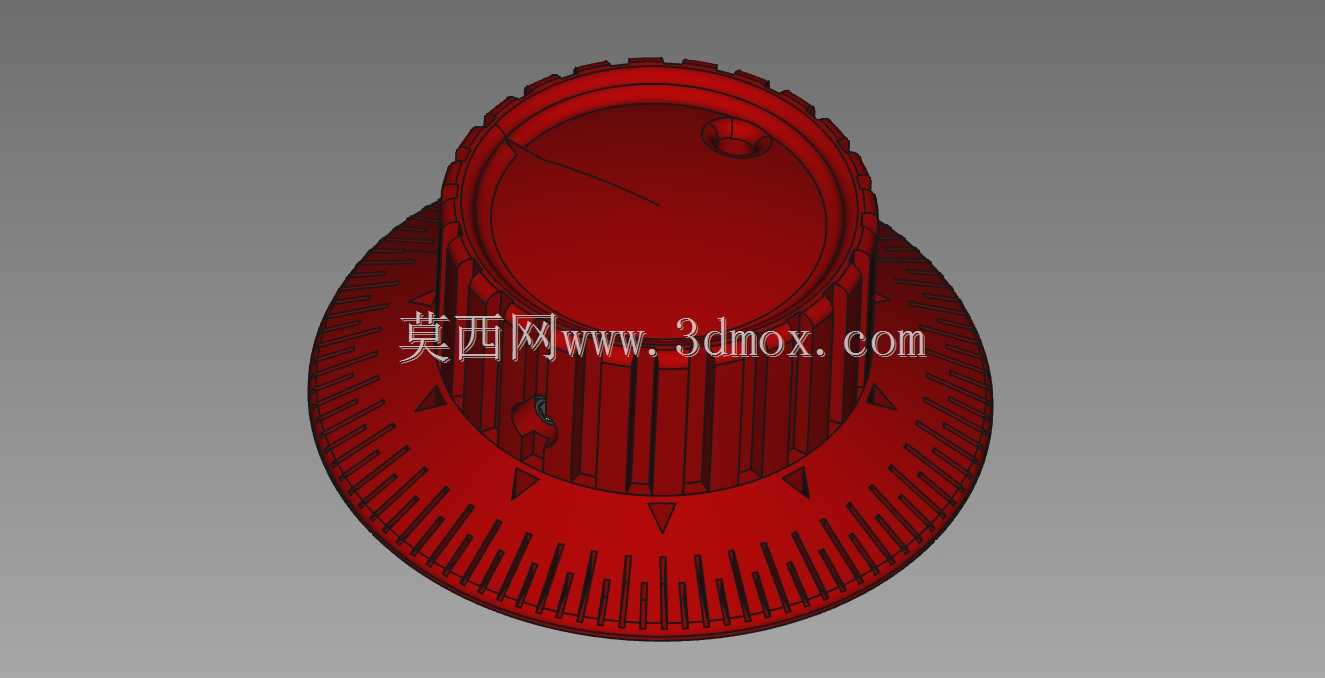

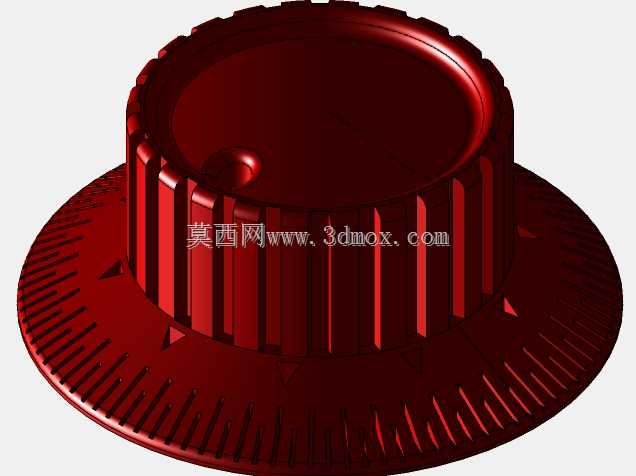

　　从功能特性层面考量，旋钮外侧做了密集的竖向防滑齿结构，齿形的高度和间距经过反复调整，既不会因为齿距过密导致触感硌手，也不会因为齿高不足在戴薄劳保手套操作时出现打滑，哪怕是车间环境下手上沾有少量油污，转动调节时也能获得足够的摩擦力，精准控制调节角度。旋钮顶面的外延圆盘做了整圈的细密刻度线，配合设备面板上的基准标识，操作人员可以直观判断当前调节的参数档位，不需要额外对照数显表就能完成粗调，在一些没有配置实时参数显示的简易设备上，这种带刻度的结构能大幅降低参数整定的操作难度。

　　设计过程中，首先敲定的是旋钮的整体高度与外径比例，避免旋钮突出面板过高导致误碰，或是直径过小导致调节时力矩不足、精细调节困难。内壁除了和电位计轴配合的光孔外，还做了对应的定位卡槽，刚好适配带D型切面的标准电位计轴，从结构上彻底杜绝转动时的周向滑动，不需要额外打胶或者顶丝固定，装配效率更高。旋钮顶面的内凹结构一方面是为了减少注塑成型时的表面缩痕，另一方面也可以预留位置粘贴档位标识贴纸，适配不同设备的参数标注需求。

　　从实际使用的场景出发，这类旋钮常被用在实验室直流电源的电压电流调节、小型音频功放的音量音调调节、工业传送带的调速面板、温湿度控制设备的参数设定等工位，不同场景下对旋钮的转动阻尼反馈要求不同，这款旋钮的内壁配合尺寸预留了一定的适配余量，可以根据实际装配的电位计轴阻尼特性，微调装配时的按压深度，获得合适的操作手感。外圈的刻度线采用和旋钮本体一体注塑的结构，不会因为长期摩擦出现刻度磨损脱落的问题，相比后期丝印或者粘贴刻度的方案，耐用性更强，适合在高频调节的工位长期使用。

　　结构设计上还做了壁厚的均匀化处理，所有转角位置都做了合适的圆角过渡，避免注塑过程中出现应力集中导致的开裂，同时也减少了尖角位置的磕碰损伤风险。底部和面板接触的位置做了一圈微小的凸台，减少旋钮和面板表面的接触面积，哪怕面板表面存在轻微的不平整，也不会出现旋钮转动时卡滞、蹭面板的问题，转动过程更加顺滑。整体的尺寸边界经过校核，安装后突出面板的高度符合常规电子设备的操作安全要求，不会因为突出过多被过往的物件勾挂导致参数误改，也不会因为过于凹陷导致操作时手指没有足够的施力空间。
