多规格防滑调节旋钮结构三维设计

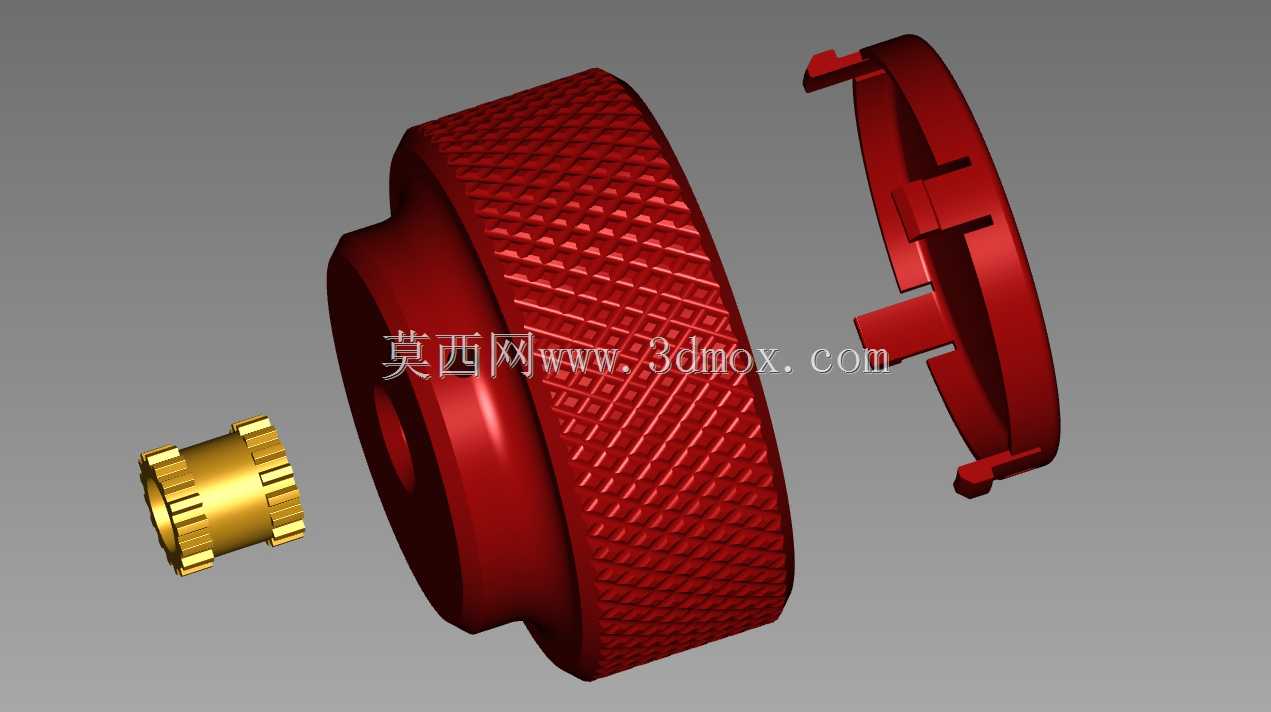

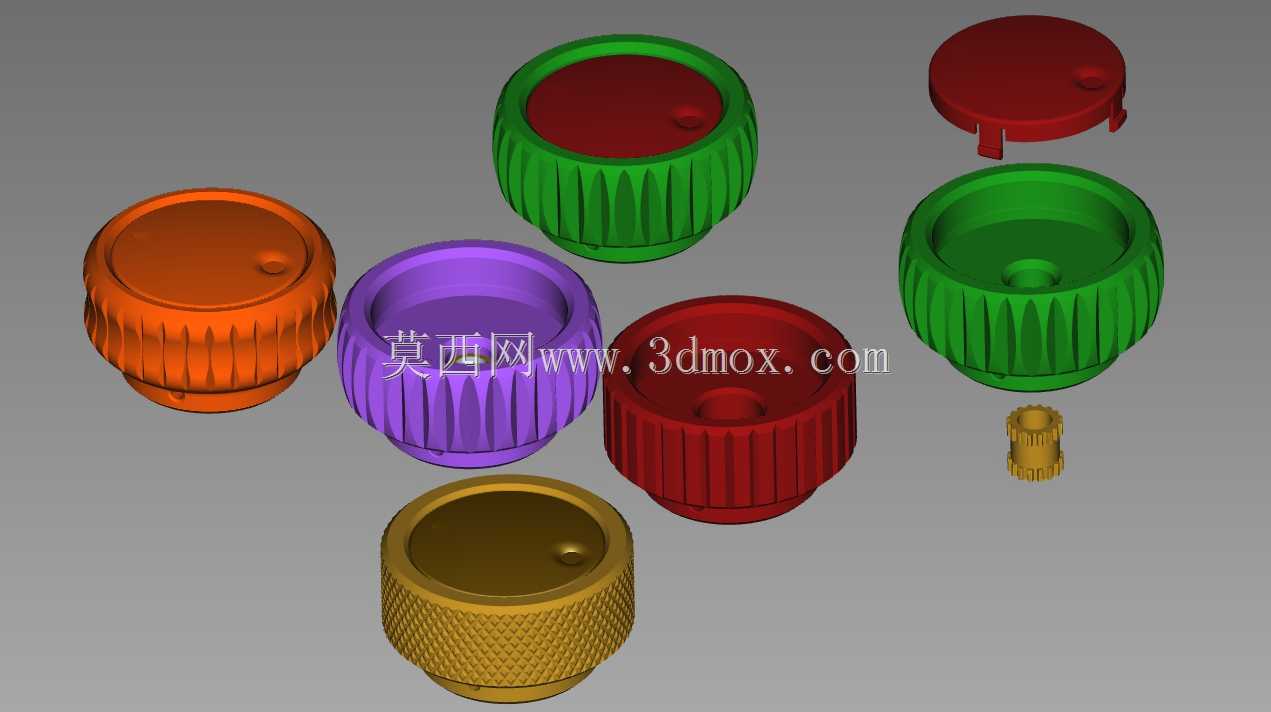

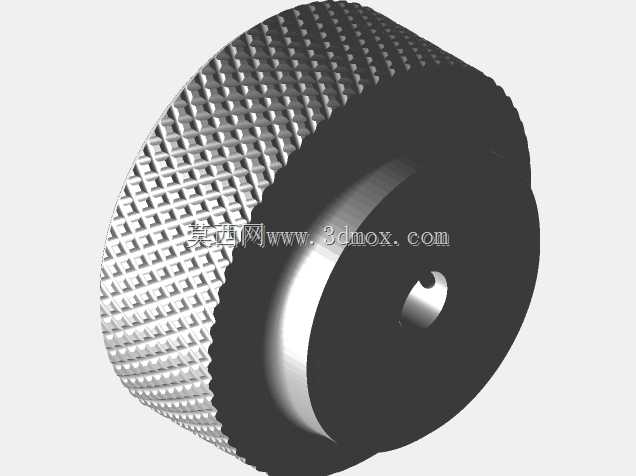

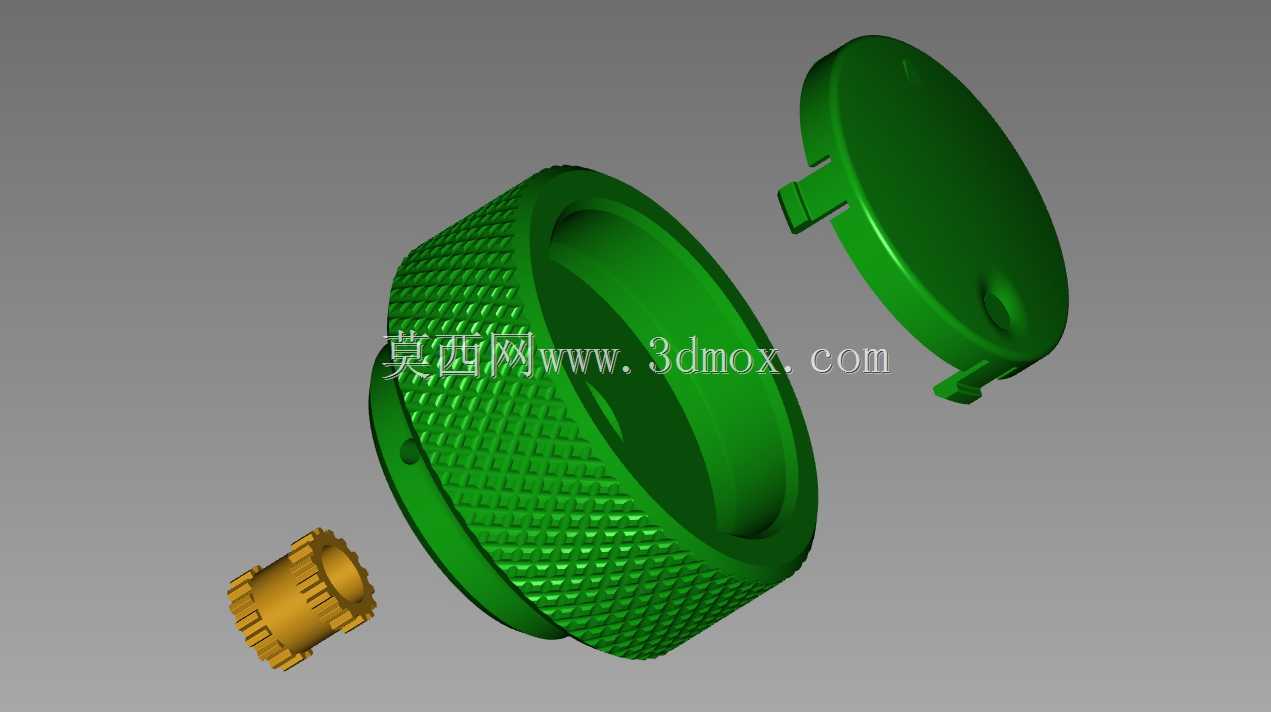

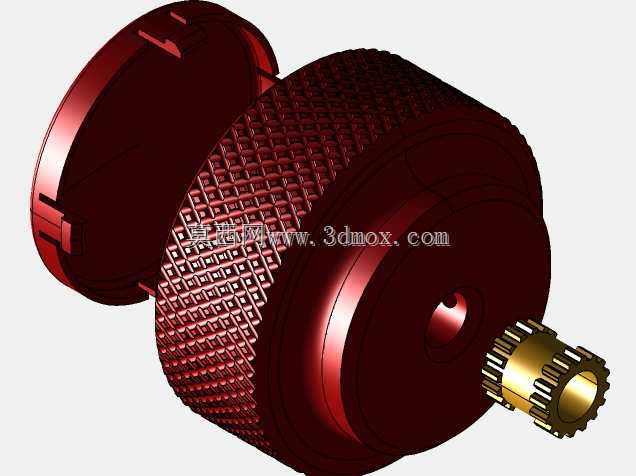

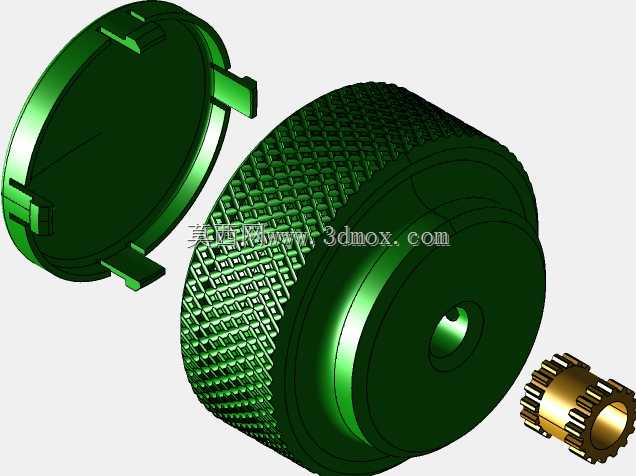

　　这类旋钮全部采用倒扣式封装结构，顶部的封盖与主体筒身通过卡扣配合，不需要额外的粘接或者螺丝固定，装配时直接将封盖压入筒身上端的卡槽即可完成组装，内部预留的安装孔位可以适配不同规格的电位器轴、编码器轴，孔内的定位卡槽能和轴身的扁位紧密贴合，彻底避免旋钮与轴之间出现相对转动的虚位问题。不同颜色的款式可以直接对应设备的不同功能分区，比如绿色旋钮对应电源开关调节、红色对应紧急参数调整、橙色对应功能档位切换、紫色对应信号参数微调，操作人员不需要凑近查看标识，仅凭颜色就能快速区分不同旋钮的功能，大幅降低误操作的概率。在安装边界的考量上，这类旋钮的筒身高度控制在12mm到18mm区间，外径根据适配场景分为20mm、25mm、30mm三个常规规格，这类旋钮结构广泛覆盖民用电子、小型工业设备、通讯终端、仪器仪表的操控调节场景，是人机交互环节里直接传递操作反馈的基础部件，日常接触到的手持电台音量调节、小型测试设备参数微调、桌面工控终端的功能切换、老旧家电的档位控制，都会用到同类型的手拧旋钮结构。不同外观纹理的旋钮对应不同的操作力矩需求，比如直纹滚花的款式，适合需要较大旋转力矩的档位切换场景，操作时手指与旋钮侧面的接触摩擦力足够，即便手上带有薄汗或者佩戴薄款劳保手套，也能稳定传递扭转力，不会出现打滑空转的情况；网纹滚花的款式则适合需要精细微调的场景，表面的网格纹理能提供更细腻的触感反馈，操作人员可以通过指尖的触感判断旋转角度，实现小范围的参数精准调整。从结构设计逻辑来看，

　　安装后突出设备面板的高度不超过20mm，不会因为突出过多造成误碰，也不会因为突出高度不足导致操作时手指蹭到面板影响操作手感。筒身下端做了1mm的倒角处理，安装时可以顺利对准面板上的安装孔，不会因为边缘锐边卡住面板涂层，也能避免装配过程中刮伤操作人员的手指。内部的轴孔适配直径从3mm到6mm的常见调节轴，覆盖了绝大多数小型电位器、旋转编码器的输出轴尺寸，轴孔深度预留8mm到10mm，保证轴身插入后有足够的配合长度，长期使用不会出现松动脱落的问题。侧面的防滑纹理深度控制在0.3mm到0.5mm，纹理过浅会导致摩擦力不足，操作时容易打滑，纹理过深则会在注塑生产时出现脱模困难，还容易在纹理缝隙里积存灰尘油污，增加后期清洁维护的难度。

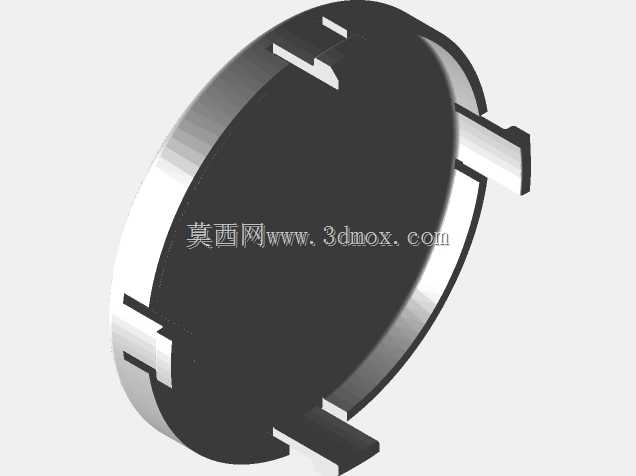

　　顶部的封盖表面做了细微的磨砂处理，既可以预留位置印刷功能标识，也能避免光滑表面反光影响操作人员视线，封盖上的小凸点作为旋转定位标记，当旋钮旋转到对应档位时，凸点对准面板上的刻度线，就能直观反馈当前的参数档位，不需要额外设置指针结构，简化了整体零件数量。从实际使用的可靠性角度出发，这类旋钮的壁厚均匀控制在1.5mm到2mm区间，采用常规的塑胶注塑工艺生产时，不会因为壁厚不均出现缩水、翘曲等成型缺陷，筒身的加强筋沿着内壁均匀分布，既提升了整体结构强度，即便操作人员施加较大的扭转力也不会出现筒身开裂的情况，也不会因为壁厚过大增加不必要的材料成本。不同结构的旋钮可以适配不同的使用环境，比如带侧边卡扣的款式适合需要经常拆卸维护的场景，

　　不需要借助工具就能直接将旋钮从轴上拔下，方便设备后期的检修维护；全封闭的款式则适合在多尘、有少量溅水的场景使用，封闭的顶部结构可以阻挡灰尘、水汽顺着旋钮缝隙进入设备内部，保护内部的电位器、编码器等电子元件，提升设备在复杂环境下的使用寿命。在建模过程中，需要重点关注防滑纹理的阵列逻辑，直纹纹理要保证每一条筋条的角度与旋钮轴线平行，脱模斜度控制在1度到1.5度，方便注塑生产时顺利脱模；网纹纹理要注意交叉纹路的衔接处不要出现尖角，避免应力集中导致使用过程中出现纹理崩裂的问题。内部的卡扣结构要计算好配合过盈量，过盈量太小会导致封盖容易脱落，过盈量太大则会增加装配难度，甚至压裂筒身的卡扣位置。轴孔内的定位扁位尺寸要和适配的轴身扁位保持0.05mm到0.1mm的间隙，既保证装配顺畅，又不会因为间隙过大出现转动虚位。
