多规格点胶注射针头配套分配套件

　　这套多规格针头套件，核心覆盖AWG12至AWG23全系列线规，针头有效出胶长度统一为25mm，可直接适配手动点胶针筒与自动化点胶设备的标准鲁尔接头，无需额外转换接嘴即可完成快装。在SMT电子组装产线中，不同线规的针头对应不同的施胶场景：粗规格的AWG12至AWG16针头，内壁通径更大，可顺畅输送高粘度锡膏、导热硅脂，不会因填料颗粒卡滞造成出胶断续，适合PCB板上大尺寸焊盘的锡膏预涂、功率器件底部的导热硅脂定量涂布；中规格的AWG17至AWG20针头，出胶量适中，多用于结构件装配环节的瞬干胶、结构胶点涂，能精准控制胶路宽度在0.8mm至1.5mm区间，避免胶液溢出污染装配面；细规格的AWG21至AWG23针头，通径更小，出胶精度更高，适合微型电子元件的固定、窄缝位置的硅酮密封胶填充，最小胶路宽度可控制在0.3mm以内，满足精密装配的施胶要求。

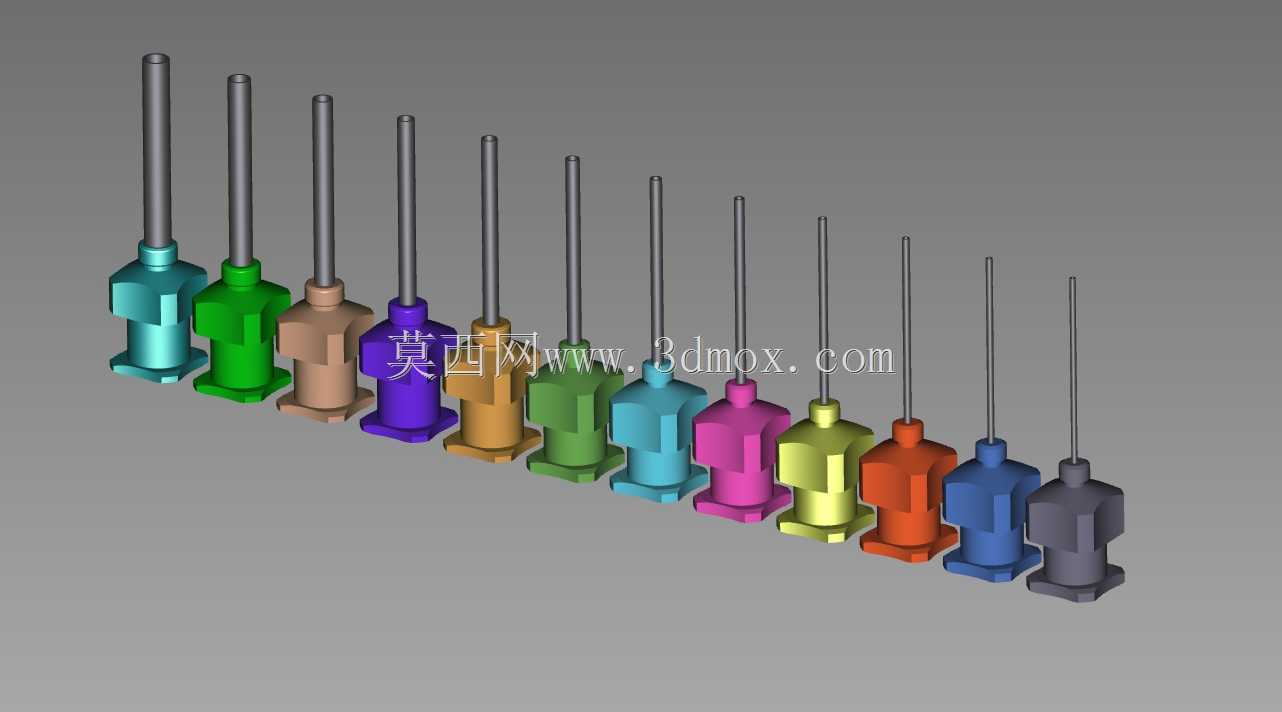

　　设计阶段首先统一了所有针头的连接基准，全部采用标准鲁尔外锥接口，锥度公差控制在±0.02mm以内，与针筒内锥配合后可承受0.6MPa的输胶压力不发生漏胶，适配市面上绝大多数手动点胶针筒、气动自动点胶阀的连接端口，无需针对不同规格针头调整设备夹持结构。针头基座采用差异化配色设计，不同线规对应独立的识别色，产线操作人员无需反复测量通径，仅凭基座颜色即可快速选取对应规格，减少换型调试的时间成本，也能避免错用针头导致的施胶量偏差问题。金属针管采用304不锈钢薄壁拉伸工艺成型，内壁做镜面抛光处理，粗糙度Ra≤0.4μm，输送高粘度流体时阻力更小，停胶瞬间可快速断胶，不会出现胶液拉丝拖尾的问题；针管与塑料基座的连接采用包胶注塑工艺，结合处做密封加强处理，长期接触有机溶剂类胶水也不会出现针管松动、渗胶的故障。

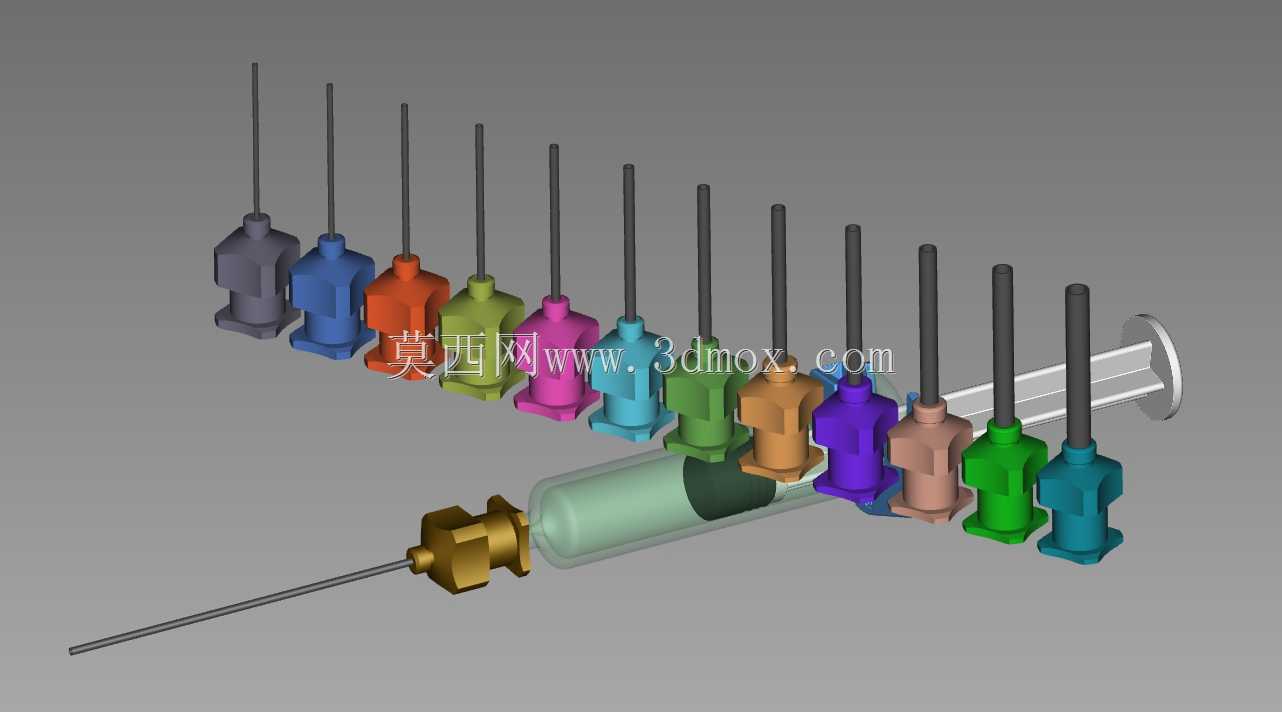

　　从安装边界来看，单支针头总长度控制在38mm以内，安装到标准点胶针筒后，整体外伸长度不会与常见的点胶工位治具发生干涉，针管直线度公差控制在0.1mm/10mm以内，高速点胶移动过程中不会出现针管抖动偏移，保证点胶位置的重复精度在±0.05mm以内。配套的针筒为透明聚丙烯材质，可直观观察内部胶液剩余量，针筒推杆与内壁的配合间隙控制在0.03mm以内，推胶过程中运行顺畅无卡滞，活塞采用耐磨橡胶材质，反复推拉使用不会出现磨损漏胶的问题。

　　在实际工装应用场景中，这套套件可覆盖从手工样件试制到批量自动化产线的全流程施胶需求：手工操作时，不同规格针头可快速更换，满足小批量多品种产品的打样施胶要求；自动化设备搭载时，统一的接口尺寸可适配点胶机的自动换针机构，配合设备的胶量校准程序，可实现不同粘度流体的稳定定量输出。针对硅酮密封胶这类含有易固化填料的流体，针头内壁的抛光处理可减少胶液残留，短时间停线无需更换针头即可继续作业，降低耗材损耗；针对低粘度的瞬干胶，细规格针头的精准通径可控制出胶量，避免胶液过量流淌造成的工件报废。整套套件的所有规格针头基座外径尺寸统一，点胶设备的夹持治具无需调整夹持范围，即可兼容全系列针头的装夹，进一步压缩产线换型的准备时间。
