双孔径绕线式弹性联轴器结构设计

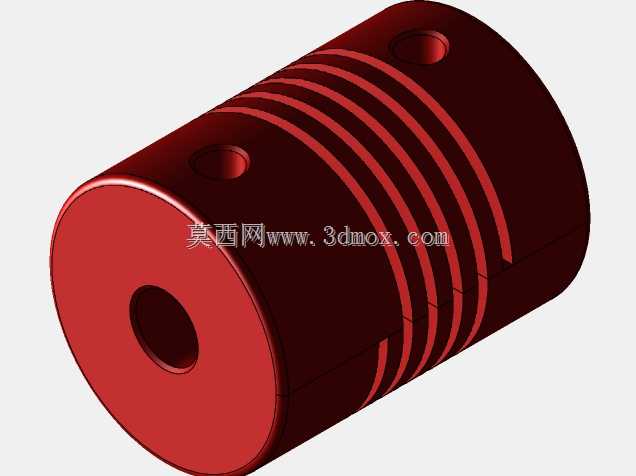

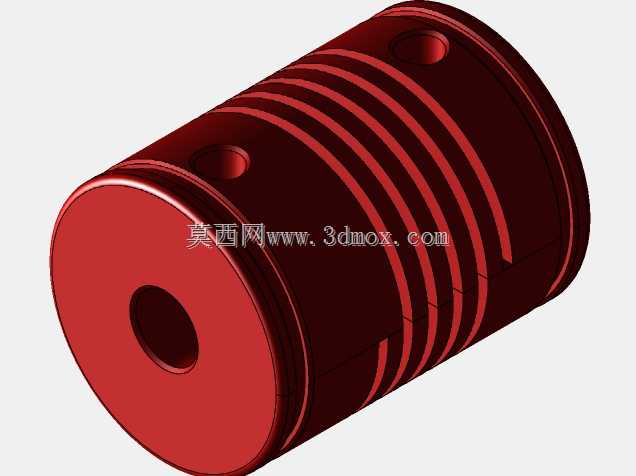

　　做小型传动结构选型的时候，很多新手容易忽略轴系不对中带来的附加载荷问题，尤其是在3D打印机、小型雕刻机、桌面级实验设备这类采用微型步进电机直连的场景里，电机输出轴和负载轴的同轴度误差如果靠刚性联轴器硬接，轻则运行时轴承异响、传动阻力陡增，重则时间久了电机端轴承磨损、负载轴出现弯曲疲劳。这款绕线式弹性联轴器的设计，就是针对小扭矩精密传动场景的连接需求做的优化，整体采用圆柱一体式本体结构，外圆周加工多圈连续的环形绕线槽，通过槽体之间形成的薄壁弹性形变区，来补偿两轴之间的径向偏移、角向偏差以及少量轴向窜动，相比传统的梅花联轴器，它没有中间的弹性体磨损件，不用定期更换缓冲垫，长期运行的一致性更好，也不会出现弹性体老化碎裂导致的传动失效问题。

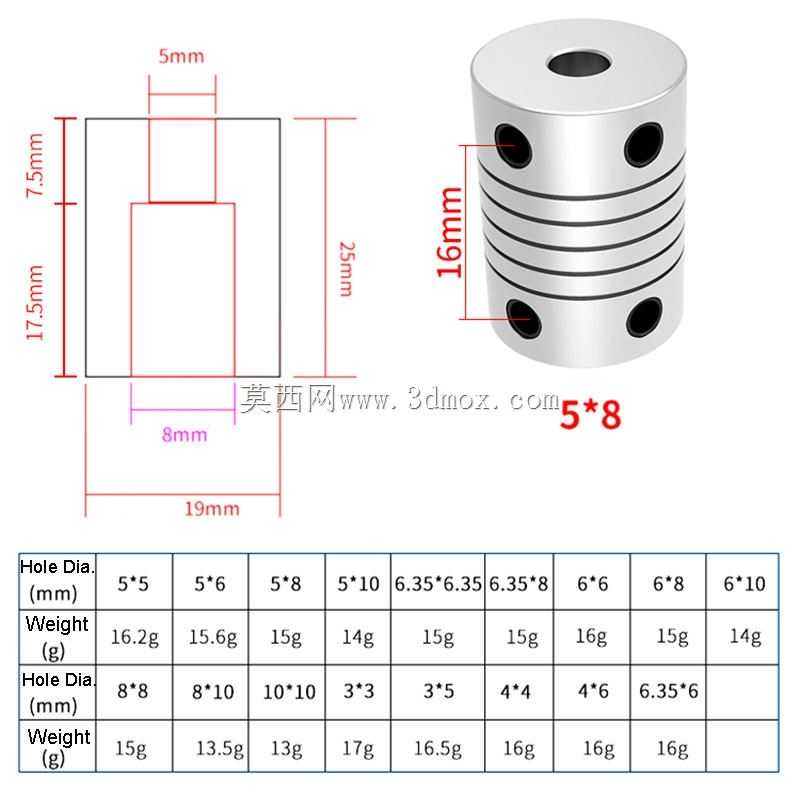

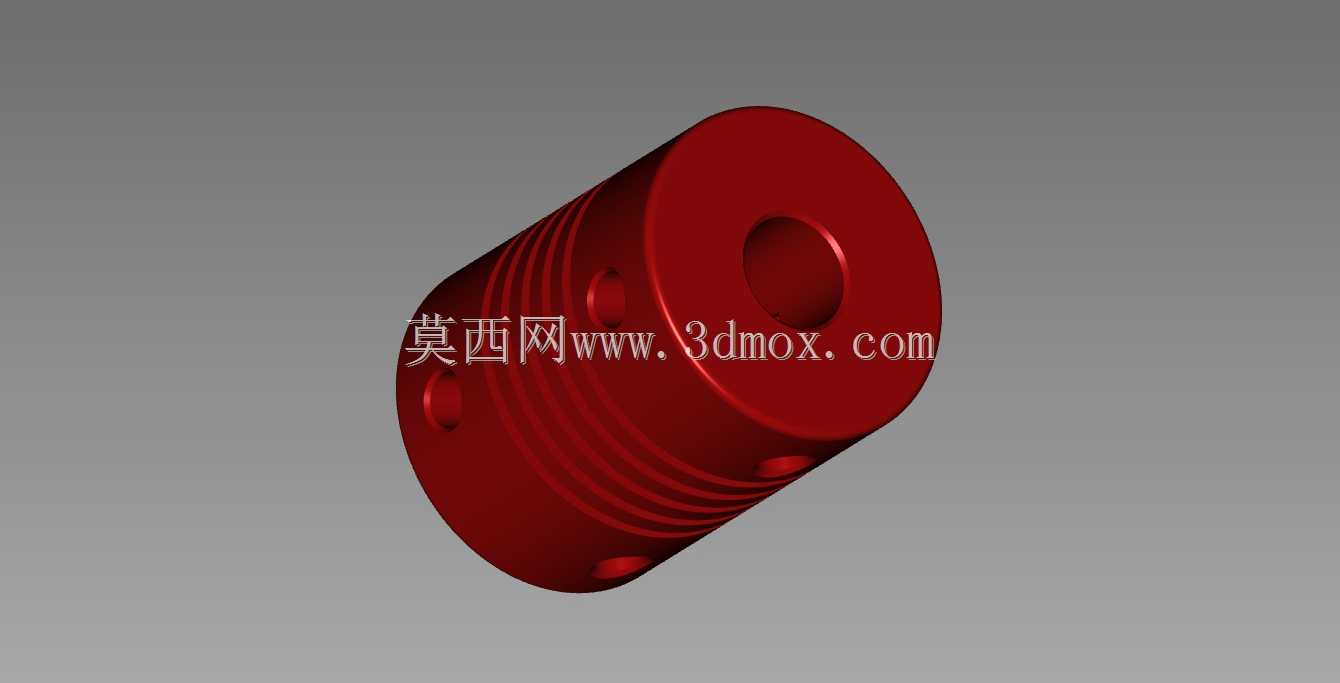

　　从安装边界来看，这款联轴器两端分别设计了6.35mm和5mm的标准内孔，刚好覆盖市面常见的42步进电机输出轴、微型主轴、编码器轴的常用轴径规格，孔壁上预留了径向顶丝安装位，装配的时候不需要做复杂的轴端加工，只要把对应轴插入内孔，拧紧顶丝就能完成固定，拆装调整都很方便，整体外径控制在小尺寸区间，轴向长度也做了压缩，不会在紧凑的设备安装空间里占用过多位置，哪怕是安装空间局促的小型桌面设备，也能轻松布置。设计的时候特意把弹性形变区放在了本体中段的绕线槽位置，两端的安装夹持部分做了加厚处理，保证顶丝锁紧的时候不会出现夹持段变形，避免内孔失圆导致的轴连接松动，绕线槽的槽宽和槽深经过反复调整，既保证了足够的形变补偿量，能抵消安装时0.

　　2mm以内的径向偏差和1度以内的角向偏差，又不会因为结构过软导致传动时出现明显的回转背隙，在小扭矩传动场景下能保证足够的传动精度，不会因为弹性变形丢步。实际应用里，这类联轴器除了用在小型数控设备的传动连接，还可以用在小型泵体、编码器连接、微型传送带驱动轴、实验测试台的轴系连接场景，尤其是那些安装时很难保证两轴绝对同轴、又需要控制传动噪音的场合，这种一体式绕线结构的联轴器比刚性联轴器的适配性强很多，运行时的震动传递也能通过弹性区得到有效衰减，能降低整个设备的运行噪音，避免震动传导到精密检测部件上影响检测精度。建模的时候要注意绕线槽的加工圆角处理，不能在槽根位置留下尖锐的直角，不然长期受交变应力的时候容易在槽根位置出现应力集中，

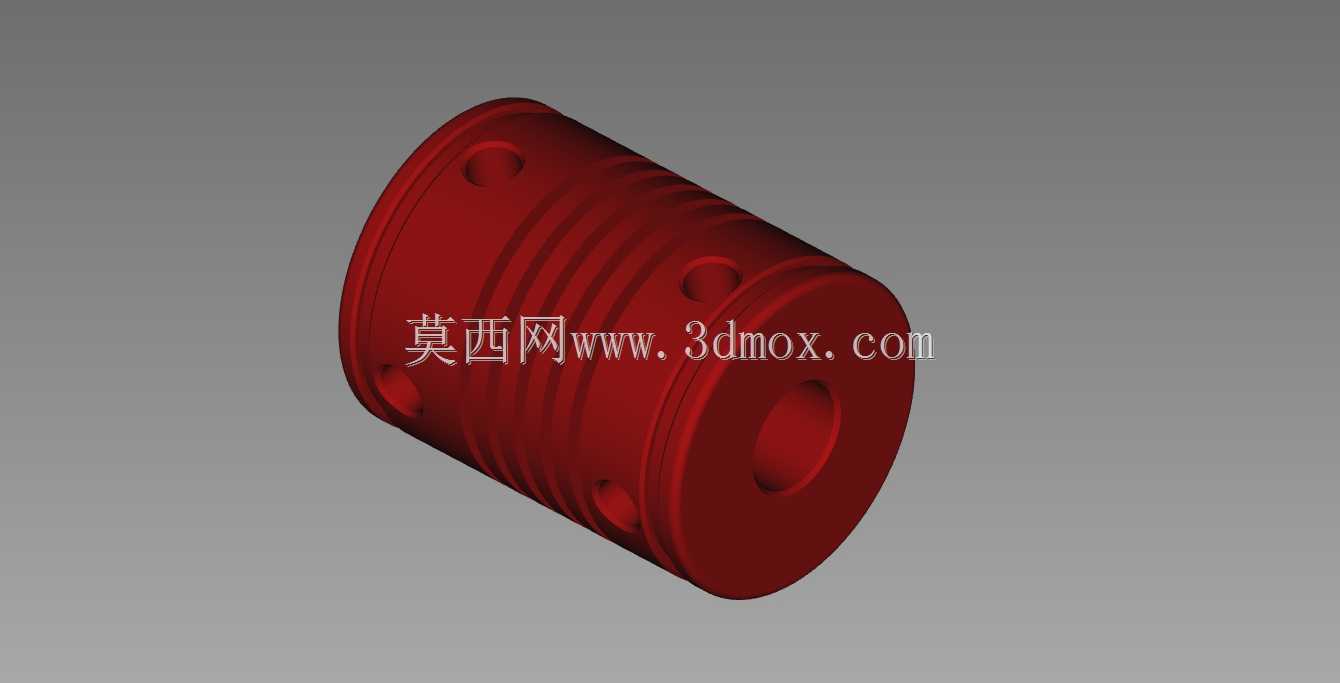

　　导致联轴器断裂，顶丝孔的位置要做在两端夹持段的中心位置，保证锁紧的时候顶丝的压紧力能均匀作用在轴面上，不会因为偏载导致轴和内孔出现单边贴合，影响传动同轴度。另外两端内孔的同轴度公差要控制在0.02mm以内，哪怕联轴器本身有补偿偏差的能力，基础的加工精度也要保证，不然本身的形位误差过大，反而会带来额外的动平衡问题，高转速运行的时候会出现震动。很多人做这类小联轴器设计的时候，要么把弹性区做的太硬，起不到补偿不对中的作用，要么做的太软，传动的时候扭转角太大，丢步严重，这款结构的绕线槽数量和壁厚是匹配小扭矩场景做的平衡，在额定扭矩范围内，扭转角控制在合理区间，既能缓冲减震，又不会影响传动的响应速度，对于那些负载不大、对安装便利性要求高、又需要长期免维护运行的小型传动设备来说，是非常合适的连接部件。
