可偏转传动万向节电机轴结构设计

项目分类:通用机械零部件 发布时间:2022-07-30 ID:687005
  • 可偏转传动万向节电机轴结构设计
  • 可偏转传动万向节电机轴结构设计
  • 可偏转传动万向节电机轴结构设计
  • 可偏转传动万向节电机轴结构设计
  • 可偏转传动万向节电机轴结构设计
  • 可偏转传动万向节电机轴结构设计
  • 可偏转传动万向节电机轴结构设计
  • 可偏转传动万向节电机轴结构设计

  在中小功率传动系统的布局设计中,经常会遇到动力输出端与负载输入端存在小角度偏斜、或是运行过程中存在相对位移的工况,这时候刚性直连的轴结构会在轴肩、轴承位产生极大的附加弯矩,轻则加剧轴承磨损、导致密封件过早失效,重则直接出现轴根疲劳断裂的问题,这款带集成万向节结构的电机轴,正是针对这类存在轴线偏角的传动场景做的一体化设计。

  从实际应用场景来看,这类结构常出现在小型自动化设备的动力传输、桌面级实验装置的动力输出、3D打印定制传动机构、小型工装夹具的动力传递环节,尤其是在安装空间局促、无法额外加装独立万向节联轴器的紧凑布局里,把万向节铰接结构直接集成在电机轴本体上,能省去联轴器的安装占位,缩短整个动力链的轴向长度,让整体结构更紧凑。

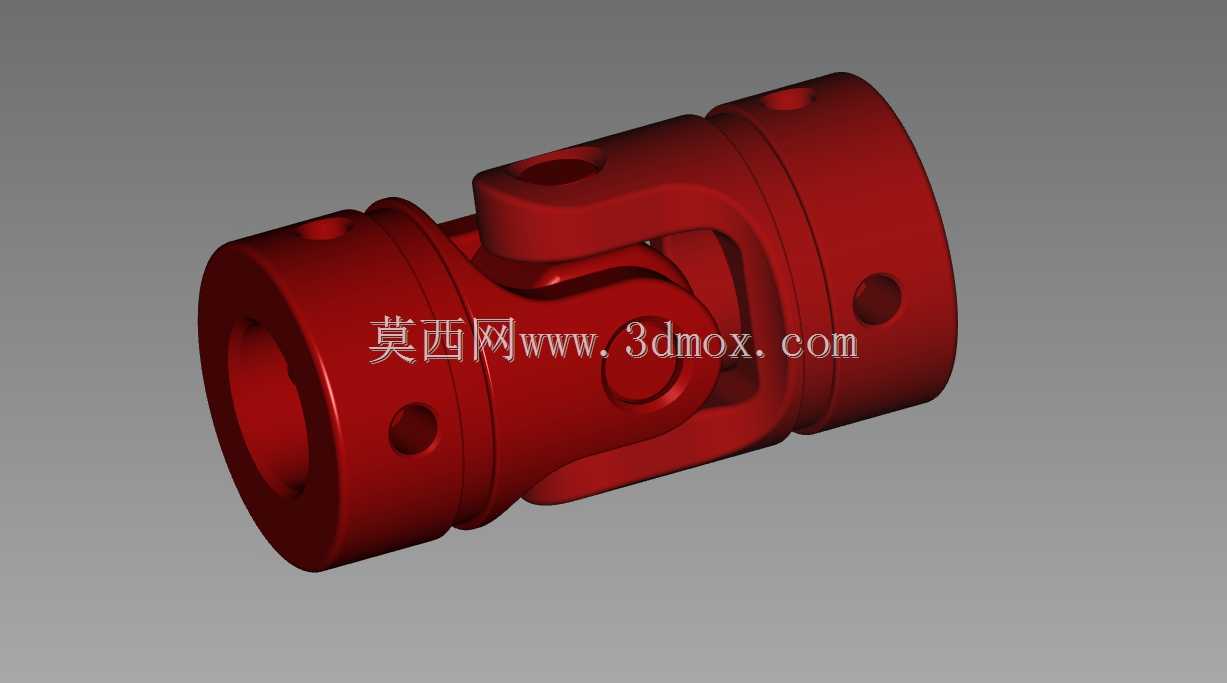

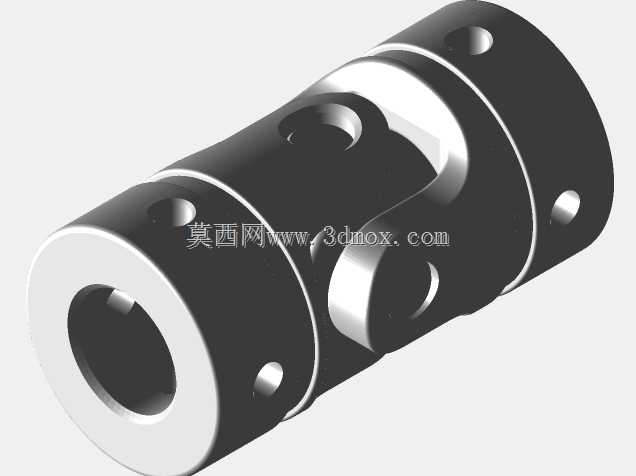

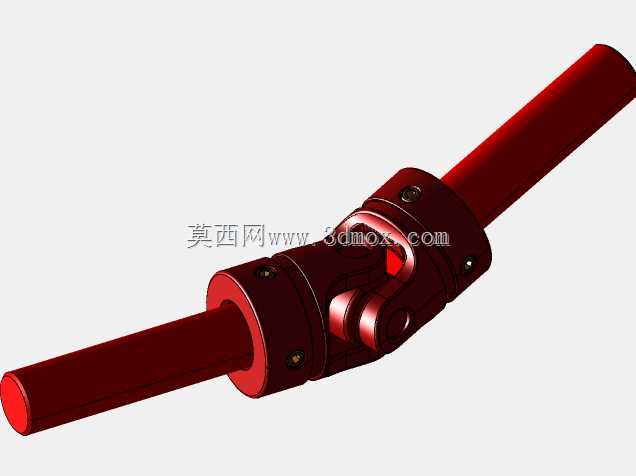

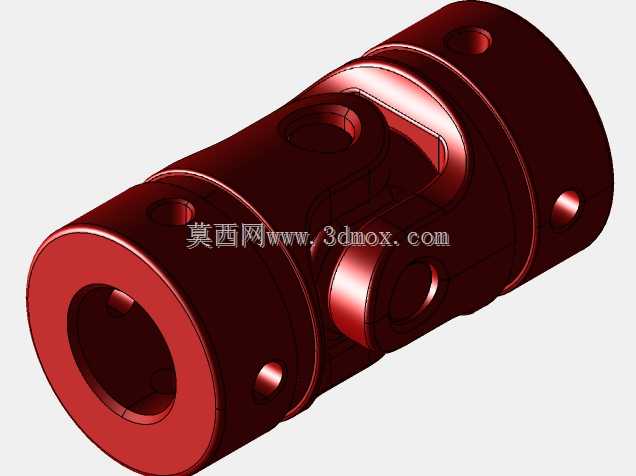

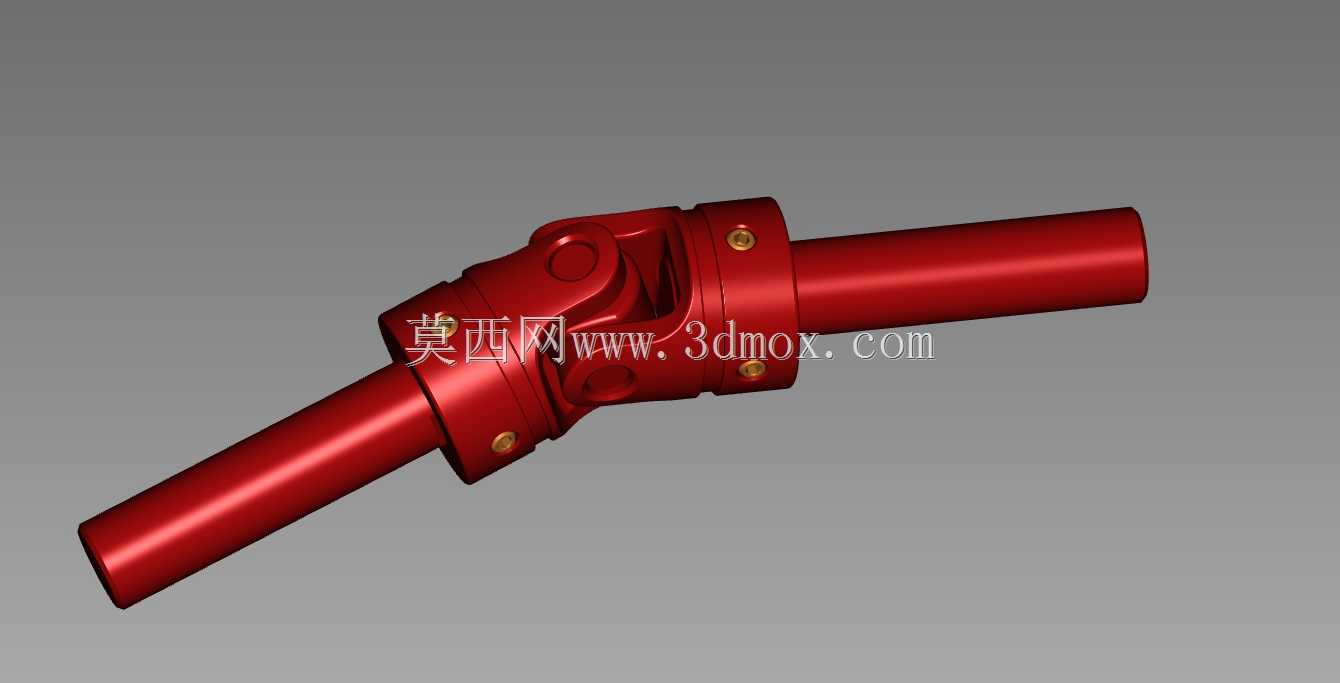

  功能特性上,这款轴体两端为等直径的光轴输出段,可直接适配常规的深沟球轴承安装位,也可根据需求加工键槽、扁位来配合带轮、齿轮等传动件的锁紧;中间的万向节铰接部分采用十字销铰接结构,两个叉形接头通过十字销实现两个自由度的角度偏转,可补偿两端轴段最大8度以内的轴线偏角,在偏转过程中能保持稳定的扭矩传递,不会出现普通刚性轴卡滞、别劲的问题。铰接位置的紧固螺钉孔做了沉头设计,既可以保证十字销的轴向定位,防止运行过程中销子窜出脱落,也不会让螺钉头突出轴体轮廓,避免和周边的轴承座、机架结构产生运动干涉。

  设计思路上,这款轴没有采用传统的“电机轴+独立万向节联轴器+负载轴”的三段式拼接结构,而是把万向节的其中一个叉头和电机输出轴做成一体化结构,另一个叉头直接作为负载侧的输出轴,减少了两个连接配合面,也就减少了传动环节的回程间隙,对于需要正反转切换、传动精度要求稍高的小型传动场景来说,能有效降低反向启动的空程量。铰接副的配合间隙控制在0.02mm以内,既保证偏转动作的顺滑无卡滞,也不会因为间隙过大导致传动过程中出现晃动、冲击。整体采用等强度设计,轴体的最小直径位置、十字销的剪切面、叉头的根部应力集中位置都做了圆角过渡处理,按照额定传递扭矩15N·m的工况做的强度校核,在常用的45号钢调质处理状态下,安全系数能达到2.5以上,满足常规中小功率传动的疲劳强度要求。

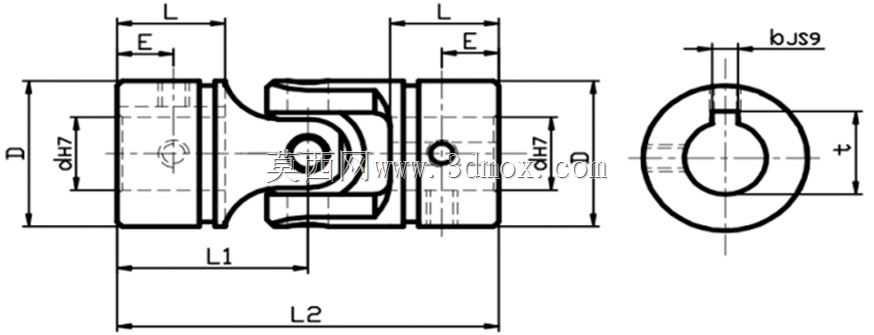

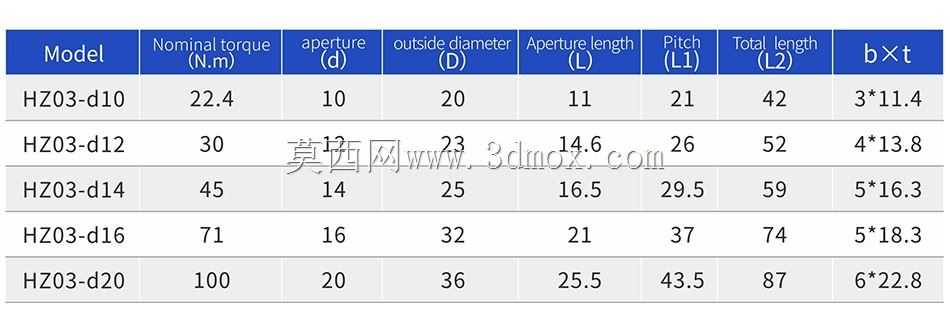

  外形尺寸与安装边界方面,两端光轴段的直径统一为20mm,可直接适配内径20mm的标准滚动轴承、轴套类零件,单段光轴的有效配合长度为60mm,足够满足轴承安装、传动件锁紧的轴向空间需求;中间万向节部分的最大外径为38mm,安装时需要在铰接位置预留直径不小于40mm的避让空腔,避免轴偏转时和周边结构发生刮碰;整个轴体的总长度为220mm,其中铰接中心距离两端轴端面的距离分别为100mm和120mm,在做机架设计时,可以根据这个尺寸来布置轴承座的安装位置,两个轴承座的跨距不要超过180mm,避免轴在高速旋转时出现挠度过大的振颤问题。需要注意的是,这类集成万向节的轴结构不适合高速大扭矩的长期连续运行工况,铰接位置需要定期涂抹润滑脂来降低磨损,适合转速在300rpm以内、存在固定小角度偏斜或者安装对中误差较大的传动场景,在做三维装配的时候,可以直接把两端轴段和轴承、传动件做配合约束,中间铰接部分设置角度限位,模拟实际运行中的偏转状态,提前排查运动干涉问题,也可以直接导出工程图用于零件的加工生产,铰接部分的十字销可以采用标准件采购,也可以和轴体一样采用同材质钢材定制加工,保证配合精度的一致性。
