交错铰接式U形夹链条传动组件

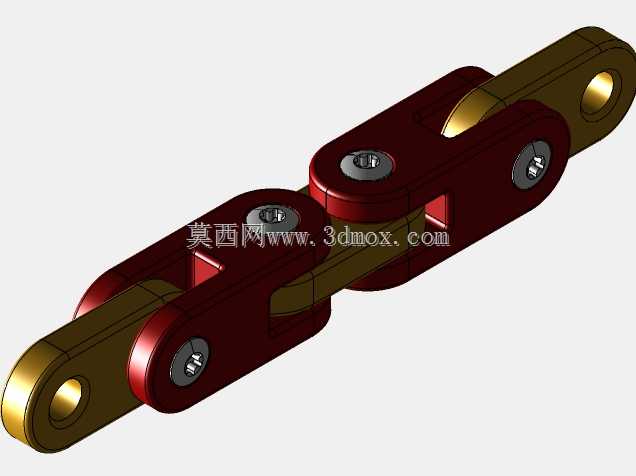

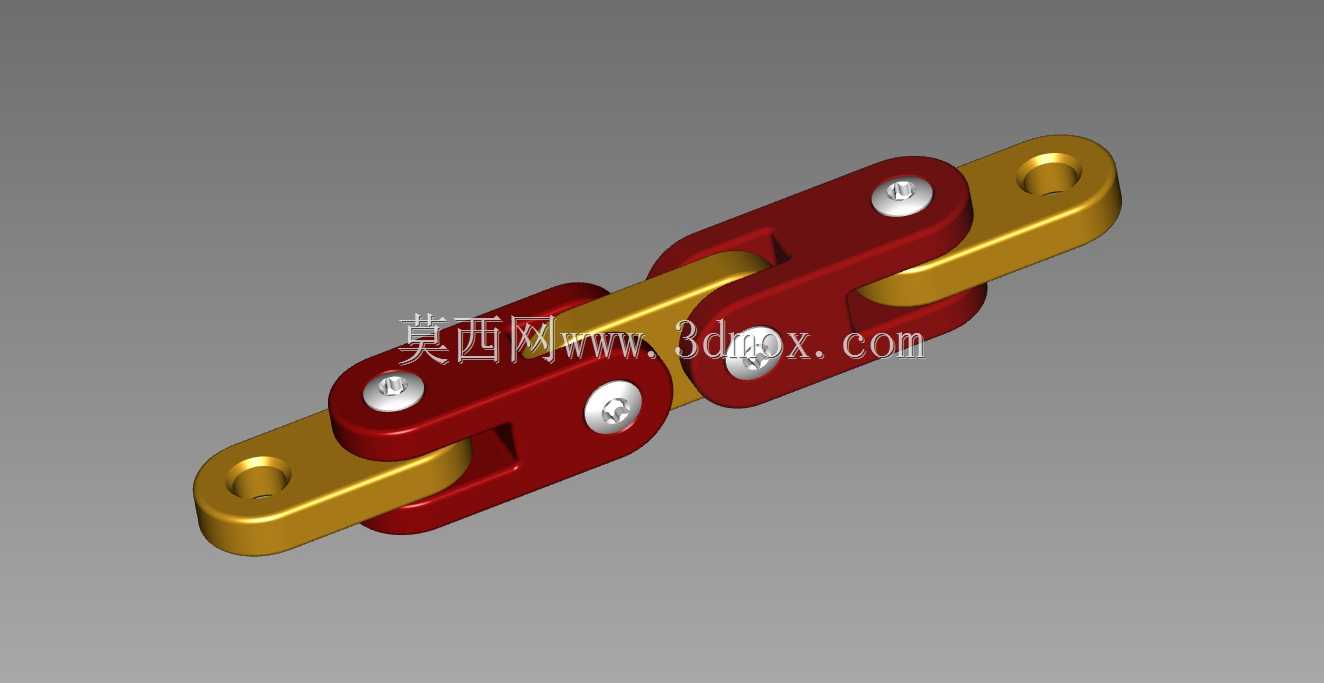

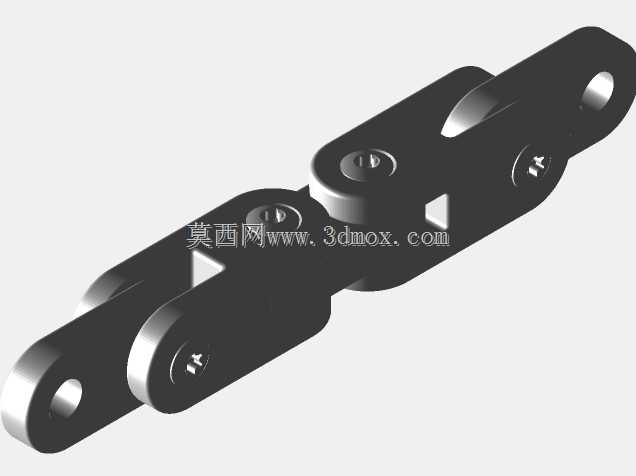

　　这款交错铰接的链节组件，核心采用U形夹作为外链板的承载主体，区别于传统平片式外链板的冲压结构，U形的弯折构型在同等板材厚度下，能大幅提升链节侧向抗扭刚度，在多向受力的输送、牵引工况下，不会出现平片链板容易发生的侧向翘曲变形。链节之间采用内外交错叠合的铰接布局，金色的内链板嵌入红色U形夹的开口槽内，通过带圆柱头的销轴完成铰接，销轴两端采用铆压固定的方式，既避免销轴在运行过程中发生轴向窜动，又能保证铰接位置的转动间隙控制在合理范围，不会因为间隙过大导致链条运行时出现横向摆振。

　　从实际应用场景来看，这类带U形夹结构的链条，并不适合高速重载的动力传动场合，更多是用在轻型输送线、工装夹具牵引、小型设备的同步联动机构上——比如电子装配线的治具输送、小型物料的爬坡牵引、文创展示装置的动态传动结构，U形夹的外侧平面可以直接安装附板、拨块、载具固定座，不需要额外在链板上焊接转接件，大幅降低了输送线的改装成本。

　　设计过程中首先要明确的是安装边界：单节链节的铰接中心距是链条的核心节距参数，选型时必须和配套链轮的齿距完全匹配，否则会出现跳齿、卡滞的问题；U形夹的开口槽宽度要比内链板厚度大0.1-0.2mm，这个间隙既要保证内链板能在槽内自由转动，又不能间隙过大导致链条弯折时出现径向窜动；销轴的直径要和内链板、U形夹上的铰接孔保持H7/h6的间隙配合，过盈配合会导致链条转动卡滞，间隙过大则会加速铰接位置的磨损，缩短链条使用寿命。

　　从结构细节来看，内链板两端的铰接孔做了倒角处理，装配时能快速对准销轴，避免压装时刮伤销轴表面；U形夹的弯折位置做了圆角过渡，避免应力集中导致反复受力后出现弯折处开裂的问题；销轴的圆柱头沉头深度和U形夹表面齐平，不会突出表面刮碰到输送的物料或者设备周边的护板。在做三维建模的时候，需要先搭建单节链节的参数化骨架，把节距、U形夹厚度、内链板厚度、销轴直径这些参数做关联，后续调整链条规格的时候只需要修改参数就能快速生成不同尺寸的链节，不需要重新绘制每个零件；装配的时候要注意相邻链节的转动角度限制，按照链条最小弯折半径来做运动仿真，检查转动过程中U形夹和内链板之间是否存在干涉，避免实际加工装配后出现卡链的问题。

　　这类链条在安装的时候，要保证两个配套链轮的端面共面，偏差不能超过2mm，否则链条在运行过程中会出现侧向偏磨，快速磨损U形夹的侧边；张紧度调整要适中，垂直布置的场合张紧力可以稍大，水平布置的长距离输送线要预留一定的下垂量，避免张紧过紧导致铰接位置的磨损加剧。和传统的标准滚子链相比，这种U形夹链条的结构更简单，零件数量更少，不需要额外的滚子、套筒零件，在轻载低速的工况下，制造成本更低，维护也更方便，只需要定期在铰接位置加注润滑脂，就能保证长期稳定运行。如果是用在有腐蚀的工况下，还可以把U形夹和内链板的材质换成不锈钢，销轴采用304不锈钢材质，就能满足食品输送、化工物料牵引的防腐需求；如果是用在有防静电要求的电子生产线上，还可以在链板表面做防静电涂层，避免静电击穿电子元器件。
