攀岩速降用8字环下降器结构设计

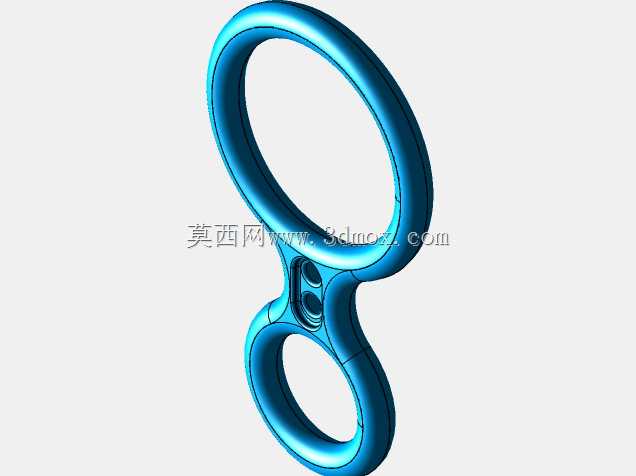

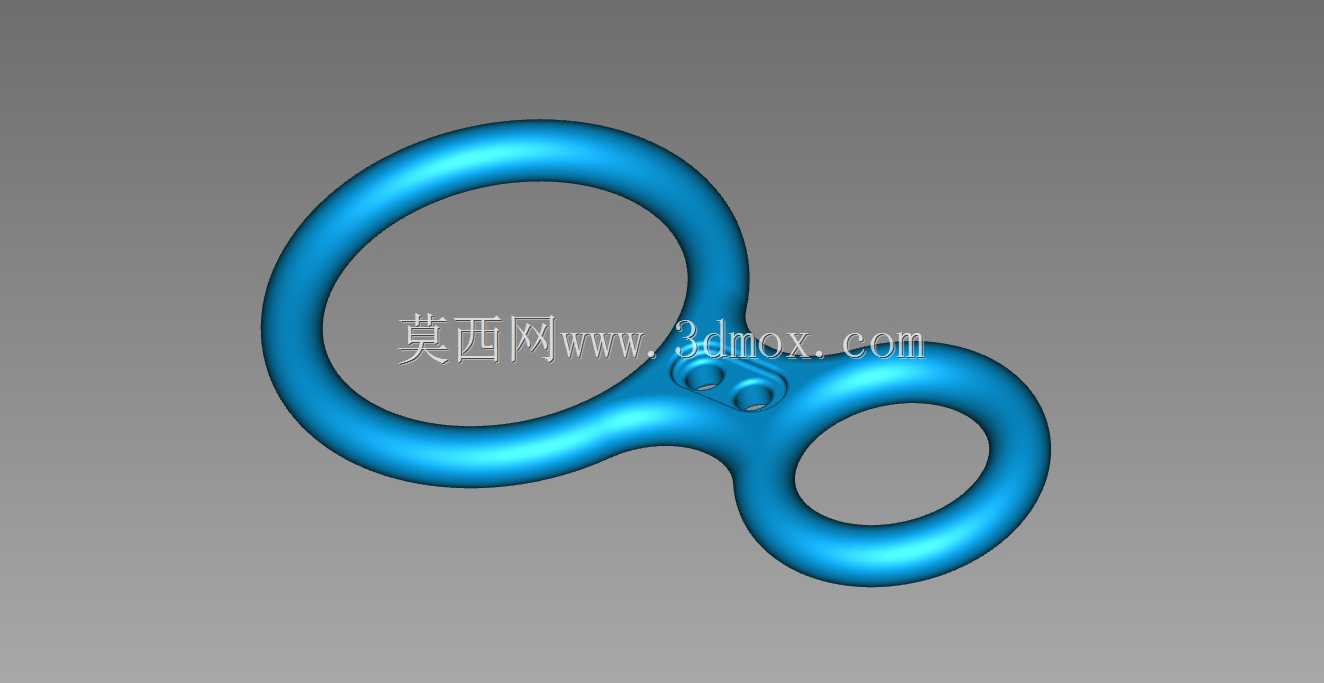

　　这款8字结构的下降器，是户外攀岩、探洞、高空作业速降场景里的核心受力部件，日常作业中主要通过绳索与环体的缠绕摩擦，实现人员沿绳索匀速可控下降，同时也可在绳索系统搭建中作为临时受力锚点的连接构件使用。从结构设计逻辑来看，整体采用双环连通的8字构型，大尺寸环体主要用于绳索穿绕，提供足够的摩擦接触行程，小尺寸环体则用于连接安全带主挂点，两个环体的过渡段做了平滑的圆弧过渡处理，没有尖锐棱角，避免绳索在受力弯折时出现应力集中割损的情况，过渡区域预留的两个小孔位，可用于加装防脱挡片或者连接辅助挂绳，防止使用过程中绳索意外从环体脱出。

　　设计过程中首先要考虑的是受力边界，环体的截面采用圆润的椭圆截面，而非正圆形，一方面是增加绳索与环体表面的接触面积，降低绳索局部压强，减少绳索磨损，另一方面也能提升环体自身的抗弯折强度，在承受15kN以上的冲击载荷时不会出现永久变形。两个环的内径尺寸经过匹配计算，大内径控制在适合10-12mm直径攀岩绳穿绕的范围，既不会因为内径过小导致绳索穿绕后卡滞，无法顺畅滑动调节摩擦阻力，也不会因为内径过大导致整体结构冗余笨重，增加户外携带的负重。小环的内径则匹配主锁的常规挂接尺寸，保证主锁挂入后有足够的活动余量，不会出现锁具与环体卡别导致受力方向偏移的问题。

　　从安装使用的边界条件来看，使用时绳索从大环穿入后绕过大环与小环的连接颈部，再将小环通过主锁与安全带连接，绳索与环体的接触包角可以通过调整绕绳方式改变，常规单绳绕法提供基础的摩擦阻力，适合体重较轻的使用者或者干燥绳索场景，双绕法可以增加近一倍的摩擦力，适合大体重使用者或者绳索沾水打滑的场景，结构本身没有活动部件，不存在机械结构卡滞失效的风险，这也是这类8字下降器在户外领域被广泛使用的核心原因。

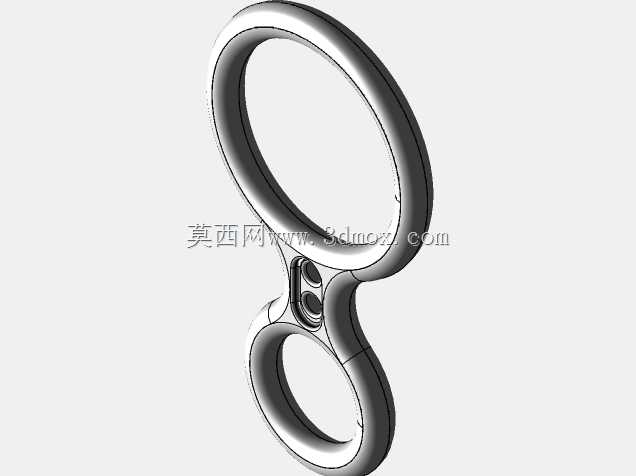

　　建模过程中需要重点关注过渡曲面的连续性，整个环体的扫掠路径全程保持G2连续，没有曲率突变的位置，避免后续加工或者受力时出现应力集中点，表面的圆角处理要覆盖所有边缘位置，哪怕是小孔位的边缘也要做倒角处理，防止锐边切割绳索或者划伤使用者。整体结构采用一体化成型设计，没有拼接焊缝，避免焊接位置出现强度薄弱点，适合采用锻造后机加工的工艺生产，也可以通过精密铸造实现批量生产，建模时预留的加工余量要均匀，避免后续加工时出现壁厚不均的情况。

　　在实际应用场景中，这类下降器除了户外攀岩使用，也常用于消防救援、高空外墙作业的速降系统中，结构的可靠性直接关系到使用者的人身安全，因此设计时的安全系数要留足，按照额定工作载荷3kN计算，破断载荷要达到5倍以上的安全系数，也就是15kN以上，环体的壁厚要经过受力仿真验证，在最大破断载荷下的变形量不超过环体内径的1%，不会出现绳索被变形后的环体卡死的情况。另外整体的重量控制也很重要，户外装备对负重比较敏感，在保证强度的前提下，通过优化截面形状，去除非受力区域的多余材料，将整体重量控制在合理范围，同时表面做硬质阳极氧化处理，提升表面耐磨性能，避免长期使用后表面出现沟槽割伤绳索。
