壁挂式方形塑料收纳垃圾桶结构设计

　　这款方形壁挂式垃圾桶的结构设计，最初是针对厨房台面下方、橱柜侧壁的闲置空间利用需求做的方案，日常厨余垃圾丢弃时不用弯腰开盖，挂装位置刚好在操作台边缘下方，处理备菜产生的果皮、包装袋等废弃物时，手臂自然下垂就能完成投放，能大幅减少备菜过程中来回走动丢垃圾的动线浪费。除了厨房场景，该结构也可适配卫生间洗手台侧方、阳台洗衣柜旁、工位隔板侧面等场景，用来收纳干垃圾或者小型杂物，适配场景的核心逻辑是利用垂直立面的闲置空间，不占用台面、地面的有效使用面积。

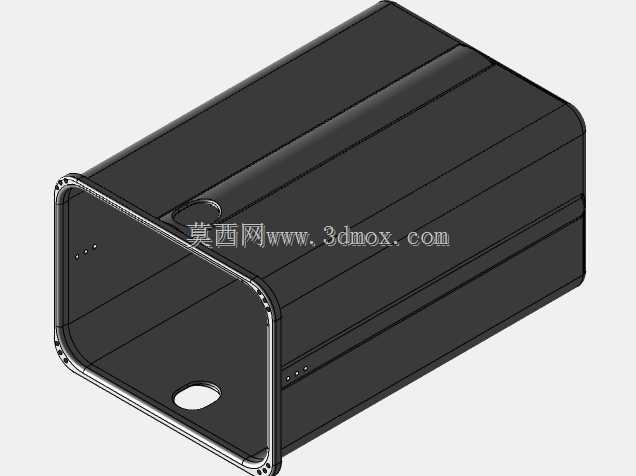

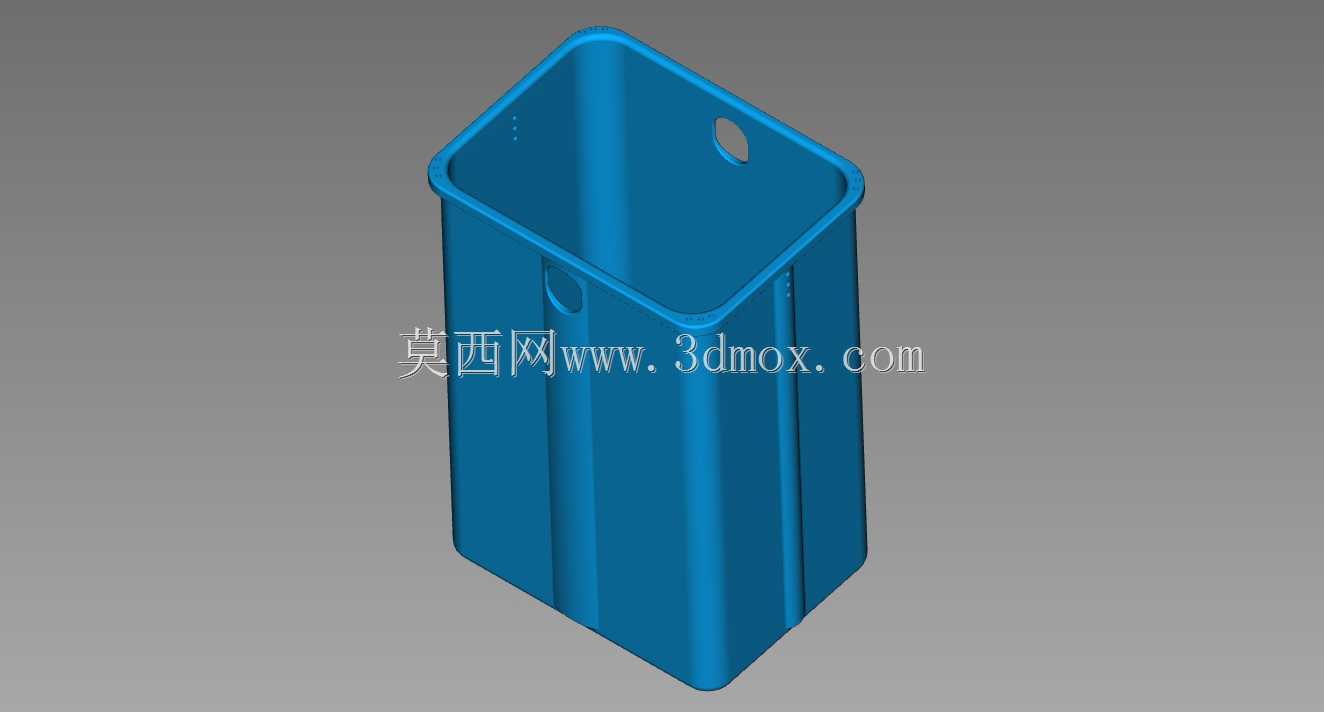

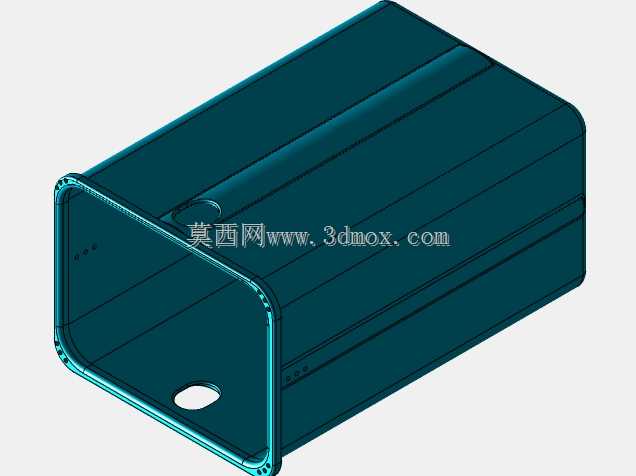

　　从功能特性上看，桶身采用直壁方形截面设计，相比同容积的圆形桶，方形结构在贴墙安装时能完全贴合安装立面，不会出现圆形桶与墙面之间留缝积灰的问题，同时方形截面的转角可以刚好卡在橱柜侧板与墙面的夹角位置，安装后不会出现多余的突出量，避免人员走动时磕碰腿部。桶身上部翻边做了加厚卷边处理，一方面提升桶口的结构强度，日常拎取、倾倒垃圾时不会因为桶内负载过大出现桶口变形开裂的问题，另一方面卷边结构可以直接卡装配套的压圈，用来固定垃圾袋边缘，避免垃圾袋滑落进桶内。桶身侧壁预留的两个挂孔为长圆形设计，挂孔位置做了局部壁厚加厚，挂装时可以适配不同间距的膨胀螺丝或者挂钩，长圆孔的余量设计可以抵消安装时的孔位误差，不用在安装时反复调整打孔位置，降低现场安装的难度。桶身内部做了三条纵向的加强筋，从桶底一直延伸到桶口下方位置，因为薄壁塑料桶长期装盛带重量的垃圾时，侧壁容易出现外鼓变形，加强筋的设置可以在不增加整体壁厚、不额外提升材料成本的前提下，大幅提升桶身的侧向刚度，装满垃圾拎取时侧壁不会出现明显的形变。

　　设计过程中首先确定的是安装边界参数，桶身整体外截面尺寸控制在180mm×180mm，这个尺寸刚好可以适配常规橱柜侧板的宽度，不会超出侧板边缘影响柜门开合；桶身高度设置为320mm，挂装后桶口距离操作台台面的高度差控制在150mm左右，这个高度下投放垃圾时不会出现垃圾掉落到桶外的问题，同时桶身底部距离地面预留200mm以上的空间，不会影响地面踢脚线或者橱柜底部踢脚板的安装。挂孔的中心距离桶口上沿的距离设置为40mm，这个位置是桶身挂装后的受力平衡点，挂装后桶身不会出现前倾歪斜的问题，挂装承重可以达到5kg以上，完全满足日常家庭使用的负载需求。桶身内壁做了0.5°的脱模斜度，注塑生产时可以顺利脱模，同时内壁光滑无多余凸起，倾倒垃圾或者清洗桶身时不会残留脏污，日常打理更方便。桶口的圆角半径设置为15mm，既避免了尖角位置容易应力集中开裂的问题，也不会因为圆角过大浪费桶内的有效容积。

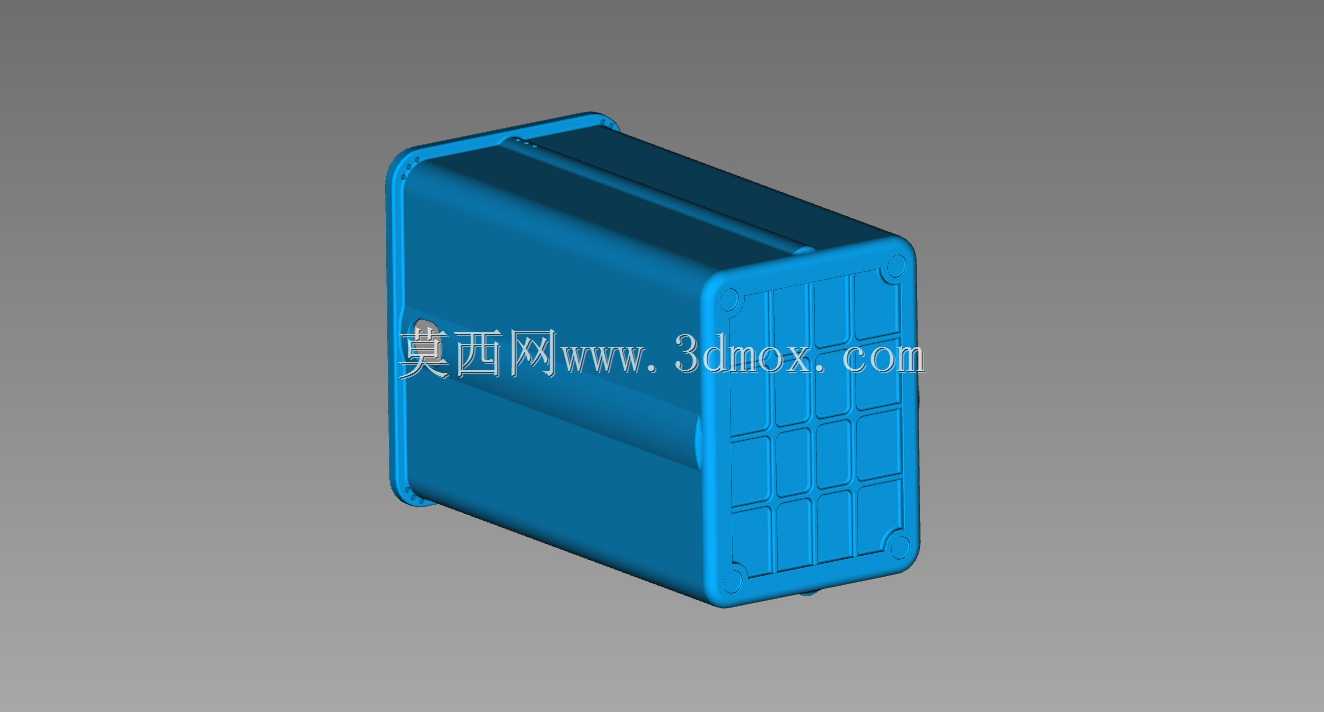

　　考虑到实际使用中的场景适配，桶身的壁厚设置为2mm，采用常规PP注塑工艺即可生产，材料本身耐酸碱、耐水的特性可以适配厨卫空间的潮湿使用环境，不会因为长期沾水出现锈蚀或者老化变脆的问题。挂孔的直径设置为8mm，可以适配市面上常规的6mm膨胀螺丝或者免打孔挂钩，不管是打孔安装还是免钉胶粘贴挂钩安装都能兼容，用户可以根据自己的安装墙面材质选择合适的安装方式。桶身底部做了10mm高的垫高脚，即使是放在台面上或者地面使用时，桶底也不会直接和接触面贴合，避免桶底长期积水出现发霉或者留水印的问题。
