激光底座夹持用快换平钉结构设计

　　在激光加工设备的装夹工位调试、日常维护场景中，激光底座的夹头定位件损耗是一线运维经常碰到的问题，传统的弹出式铆钉在频繁拆装、长期受夹持交变应力的工况下，容易出现卡滞、断裂、弹出失效的问题，更换时往往需要拆解整个夹头模组，耽误产线稼动时间。这款平钉结构就是针对这类痛点做的替代设计，核心目标是在不改动原有激光底座夹头安装位的前提下，实现快速更换、稳定夹持的使用需求。从实际使用场景来看，这类平钉主要用在小型激光模组的底座夹头位置，承担夹头的滑动限位、锁紧定位作用，日常需要配合夹头的开合动作做小范围的滑移，同时要承受夹头锁紧时的径向挤压力，还要适配不同厚度的激光模组安装边，所以结构设计上做了针对性的优化。

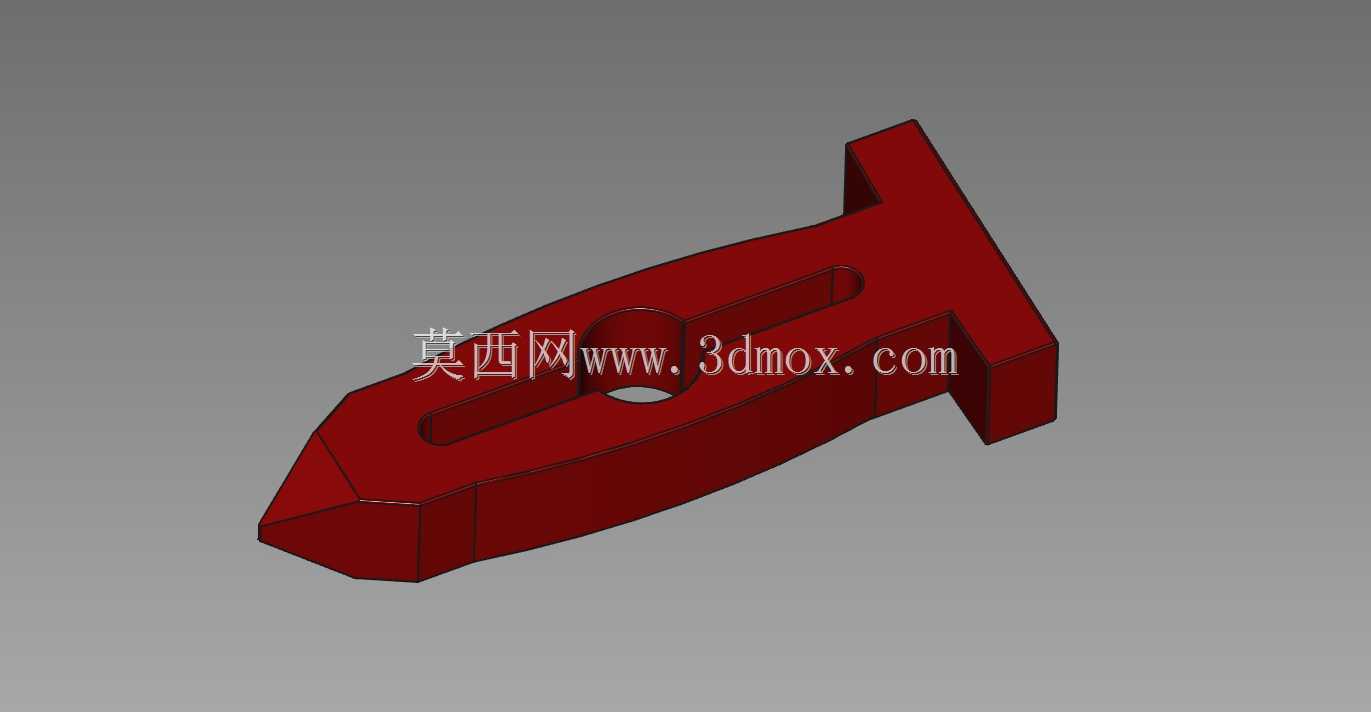

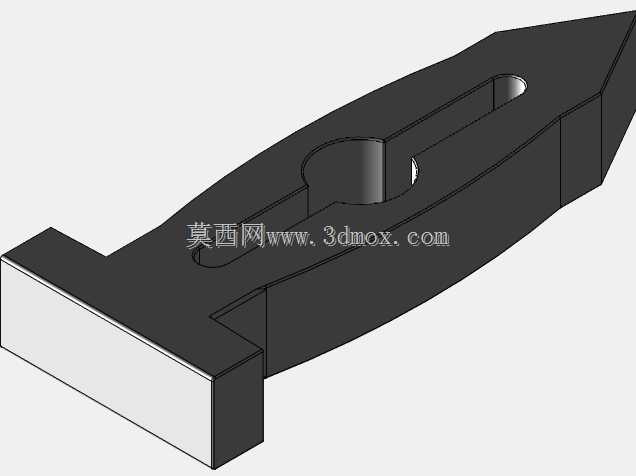

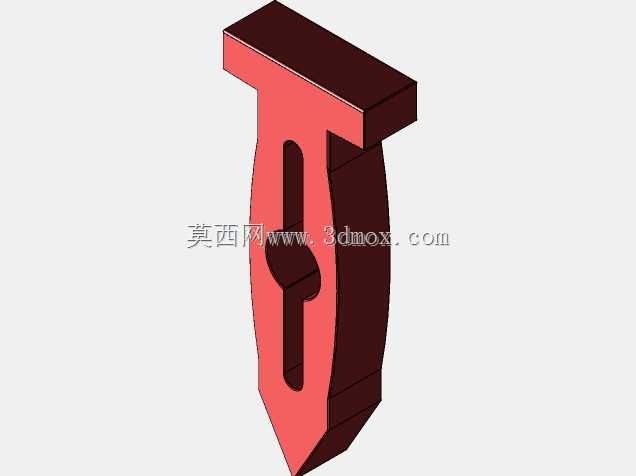

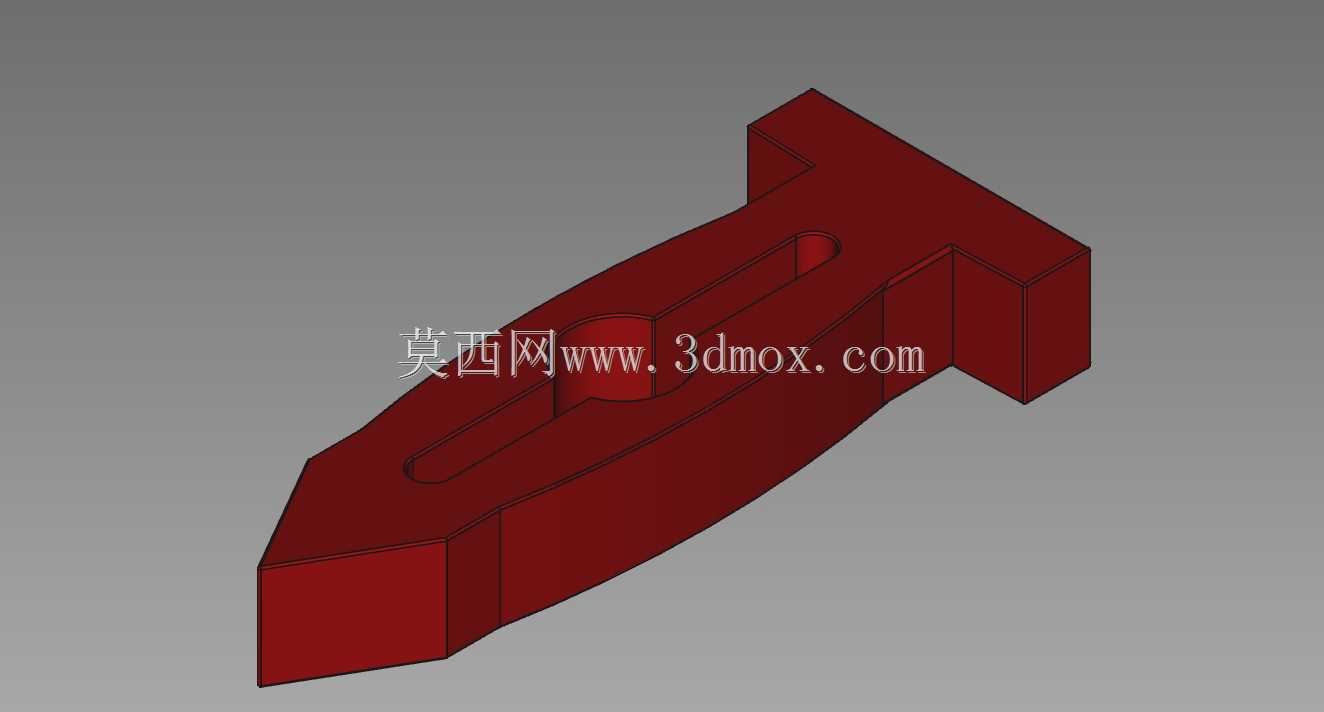

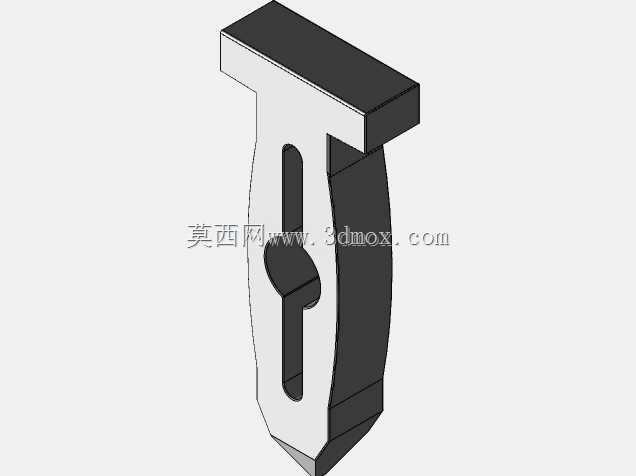

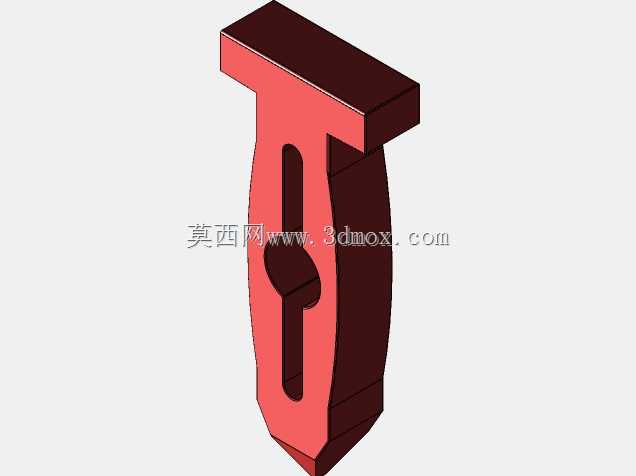

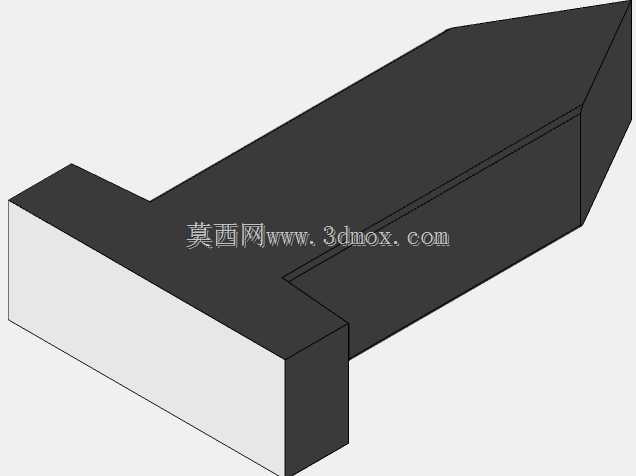

　　整体外形采用T型端头加尖状导向端的结构，尖状端头是为了插入夹头安装孔时能自动找正，不需要刻意对准孔位，徒手就能完成初步插入，T型端头则是卡在夹头的外侧限位槽里，避免平钉整体滑入安装孔内部，同时端头的平面可以和夹头端面完全贴合，受力时不会出现偏载翘曲的情况。平钉主体上开有长条形的滑移槽，这个槽的长度是根据夹头的开合行程做的匹配，槽宽对应夹头上的定位销直径，安装后定位销卡在槽内，既可以限制平钉的滑移行程，避免平钉从夹头中脱出，又能让平钉沿着槽的方向顺畅滑动，不会出现卡滞。在滑移槽的中段位置设计了一个圆形定位孔，这个孔的位置对应夹头锁紧时的定位销位置，当夹头夹紧激光模组时，定位销刚好卡入这个圆孔，实现平钉的位置锁定，

　　避免夹持过程中平钉窜动导致夹头松动。尺寸设计上完全适配原有夹头的安装边界，整体长度控制在14mm，主体宽度8mm，安装用的圆孔直径4.8mm，和原有弹出式铆钉的安装尺寸完全兼容，不需要对现有夹头做任何二次加工，直接替换原有铆钉就能使用，大幅降低了改造成本。和传统带弹簧的弹出式铆钉不同，这款平钉没有集成弹簧结构，一方面是减少了弹簧锈蚀、疲劳失效的故障点，在车间多尘、有少量切削液飞溅的工况下，不会因为弹簧卡滞导致平钉动作失效；另一方面无弹簧的结构让夹持力完全来自夹头本身的锁紧力，不会因为弹簧的反作用力导致夹头夹持力不足，夹持稳定性更好。实际装配时，只需要将平钉的尖状端从夹头的外侧插入安装槽，对准定位销推入到槽位卡合即可，

　　整个更换过程不需要专用工具，徒手十几秒就能完成，比传统铆钉更换效率提升数倍。平钉的主体边缘都做了小倒角处理，一是插入安装槽时不会刮伤夹头的内壁涂层，二是滑动过程中减少和槽壁的摩擦阻力，长期使用也不会出现磨屑堆积卡滞的问题。从受力角度分析，平钉的受力主要集中在T型端头和定位孔的位置，所以这两个位置的壁厚做了加厚处理，避免长期受挤压力出现变形断裂，整体结构没有薄弱的应力集中点，能承受频繁开合夹头带来的交变载荷，使用寿命比传统弹出式铆钉更长。在3D打印打样验证阶段，采用常规的工程塑料打印就能满足小批量试产的使用需求，如果是量产工况，可以换成不锈钢或者淬火钢材加工，适配高频率、大夹持力的使用场景。这款平钉的设计没有做多余的结构冗余，所有的外形特征都是围绕安装便捷、夹持稳定、替换方便这几个核心需求设计，没有花哨的造型，完全是从一线运维的实际痛点出发做的实用化结构，对于需要频繁更换激光模组、调整夹头位置的加工工位来说，能有效减少维护停机时间，降低配件更换的成本。
