激光设备底座固定用彩色定位销钉

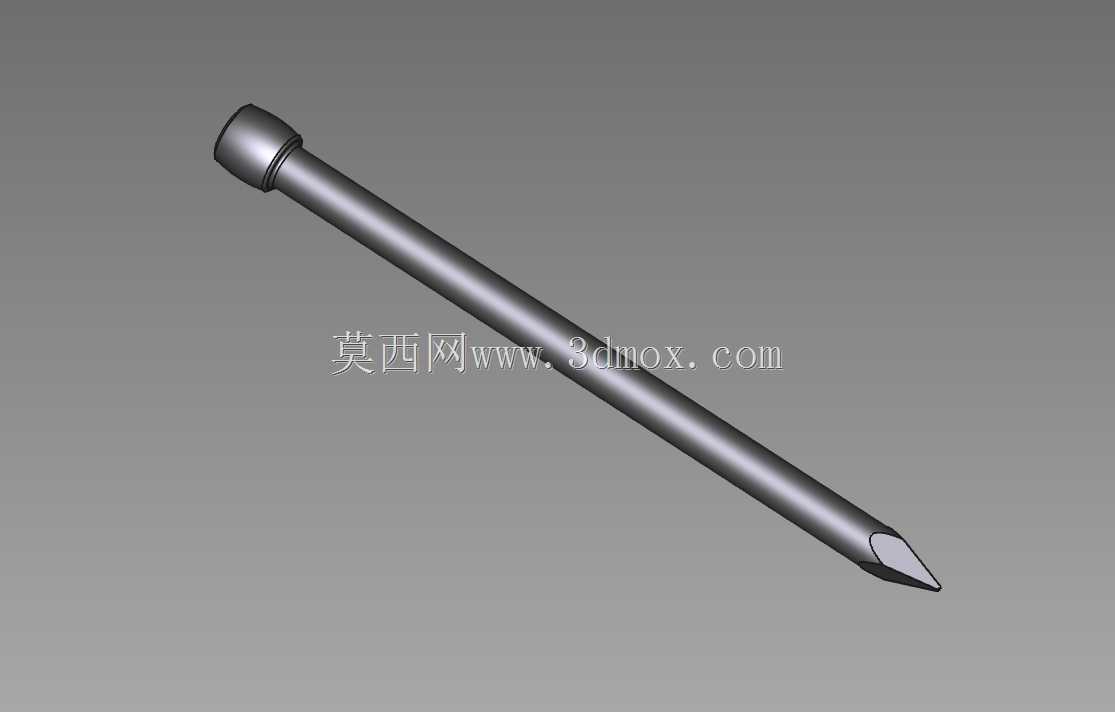

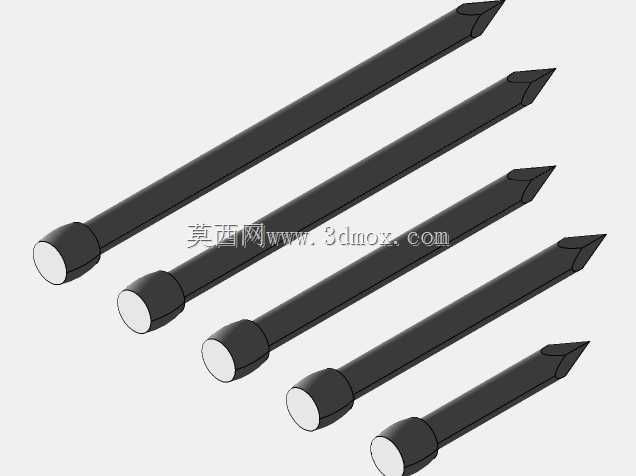

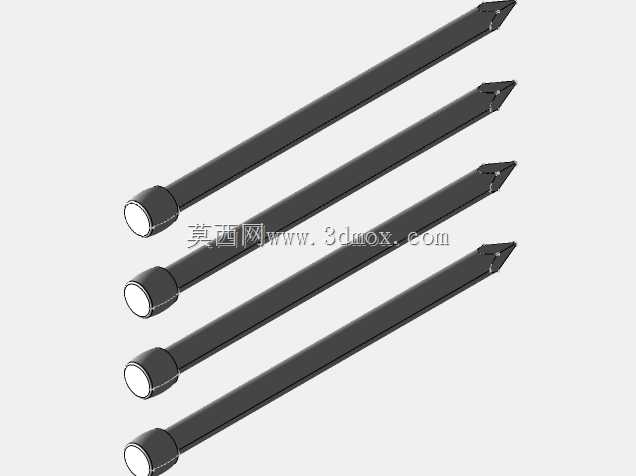

　　在激光加工设备的工装底座设计中，细小定位紧固件的选型与结构设计，往往直接影响工件装夹的重复定位精度与长期使用稳定性，这类直径1.5mm、总长27mm的小型钉类零件，就是针对桌面级激光加工设备底座的定位固定需求开发的专用紧固件。从实际应用场景来看，这类销钉主要用于激光切割、激光打标设备的非金属工装底座上，用来固定薄型亚克力、木板、皮革等待加工工件，避免加工过程中工件受激光头吹气气流影响出现位移，保证加工轮廓的位置精度。不同于普通的圆头铁钉，这类销钉的头部做了圆弧过渡的膨大设计，既可以在压入底座时提供足够的受力面，避免钉头陷入密度板或亚克力底座内部，也能在固定工件时压住工件边缘，不会因为尖锐棱边刮伤工件表面。钉身部分采用等直径圆柱结构，

　　压入底座预制的1.4mm孔径安装孔时，可以通过过盈配合实现自身的牢固固定，不需要额外涂胶或者加装锁紧结构，安装操作十分便捷，适合批量工装的快速搭建。尖端部分采用小角度锥面设计，既可以在压入时顺利穿透薄型工件的定位孔，也能在需要调整工件位置时，稍微抬起销钉就能快速松脱，不会出现卡滞问题。设计这类销钉的时候，首先要考虑的是安装边界的适配性，总长27mm的尺寸，是在常规12mm厚工装底座的基础上，预留10mm的工件压紧余量，再加上5mm的钉头与尖端过渡长度，既不会因为钉身过长导致压入后底座背面突出过多，影响底座在设备工作台面上的平整度，也不会因为钉身过短导致无法穿透多层薄工件实现有效固定。1.5mm的钉身直径，

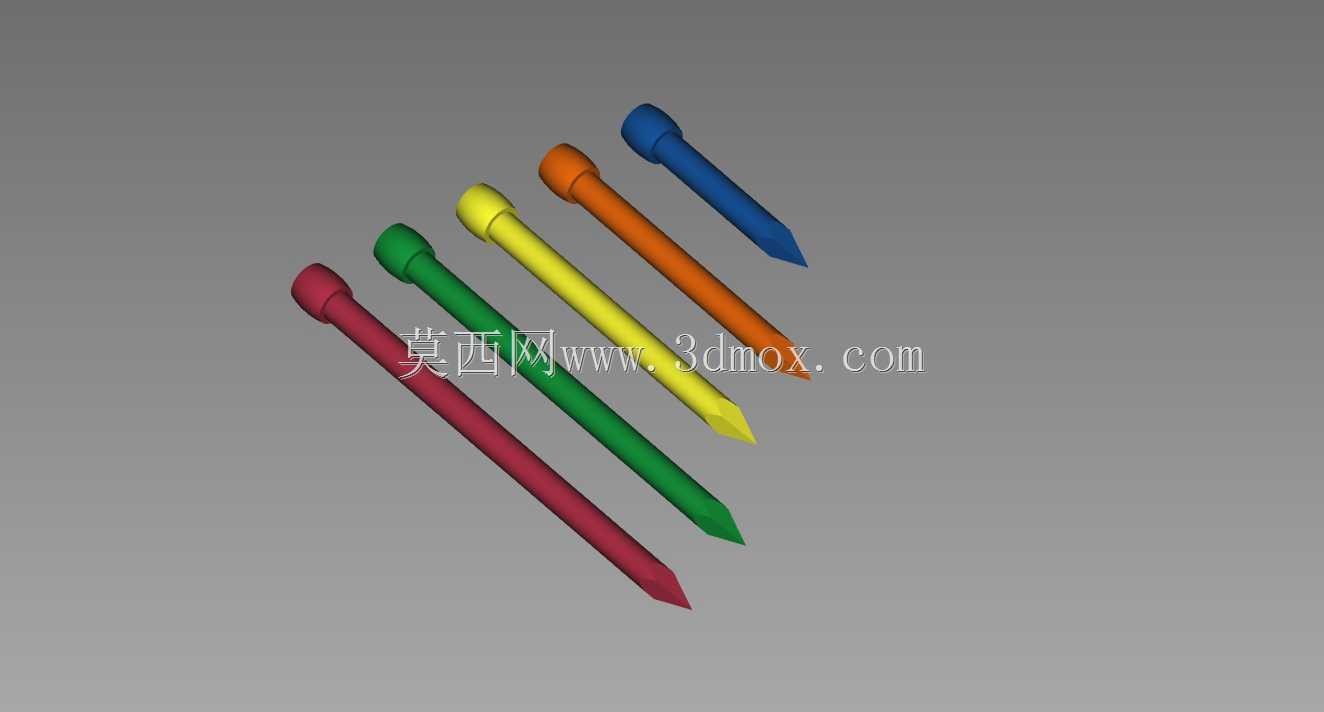

　　是匹配桌面级激光设备最常用的M1.5规格紧固件安装孔系，同时这个直径的销钉自身具备足够的抗剪切强度，在固定厚度不超过3mm的非金属工件时，不会因为装夹受力出现弯曲变形。做不同颜色的表面区分，主要是为了工装现场的管理便利，不同长度、不同适配场景的销钉用颜色区分，操作人员在搭建工装时可以快速识别取用，避免错拿错用导致的装夹故障。从结构建模的角度来看，这类零件的建模逻辑并不复杂，但需要严格控制各段的同轴度公差，钉头与钉身、钉身与尖端的同轴度要控制在0.02mm以内，否则压入底座后会出现歪斜，导致工件定位面不平整，影响激光加工的焦距稳定性。另外钉头的圆弧过渡半径要控制在0.3mm左右，既不能过小导致棱边锋利划伤操作人员，

　　也不能过大导致钉头与工件的接触面积过小，压坏软质工件的表面。在实际设备使用中，这类销钉属于易损耗的工装配件，长期反复插拔使用后，钉身会因为与安装孔的摩擦出现磨损，导致配合间隙变大，这时候就需要及时更换，避免定位精度下降。不同于设备上的永久性紧固件，这类销钉的设计不需要考虑反复拆卸的螺纹结构，依靠过盈配合的摩擦力就足够满足使用需求，结构简单可靠，加工成本低，适合批量制备备用。在激光加工工装的设计过程中，很多设计人员往往会忽略这类细小紧固件的结构匹配性，直接选用市售的普通铁钉代替，往往会出现钉头过小陷入底座、尖端过尖扎穿工作台、直径不匹配导致固定松动等问题，而专门针对激光底座使用场景设计的这类销钉，从尺寸、结构、表面处理上都完全适配桌面级激光设备的工装需求，能够有效提升工装搭建的效率与加工过程的稳定性。
