激光底座配套47型波什平钉结构设计

　　在激光加工设备的底座装配环节，定位与紧固的可靠性直接决定光路校准的精度，这类波什平钉正是为激光底座的层叠式结构锁紧需求开发的专用紧固件。日常车间里做激光打标、小型激光切割设备的底座组装时，经常遇到层叠安装板定位偏移、受振动后紧固件松脱的问题，普通圆柱销配合螺丝的方案，不仅装配时需要反复对位，设备长期运行后受加工振动影响，层板间容易出现微米级错位，直接导致激光焦点偏移，打标深浅不一、切割缝宽超差的故障，这类平钉的结构就是针对这类痛点做的适配设计。

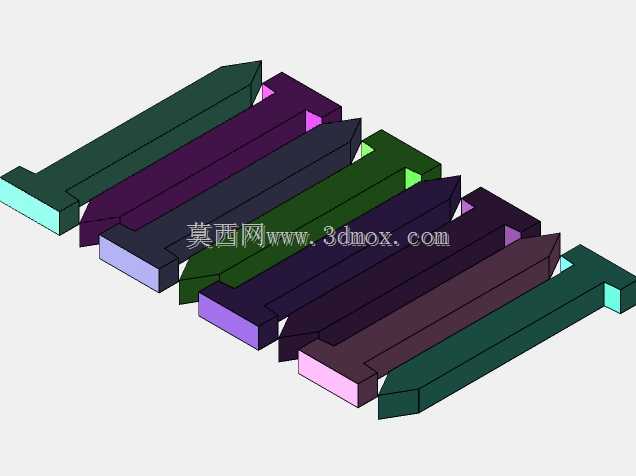

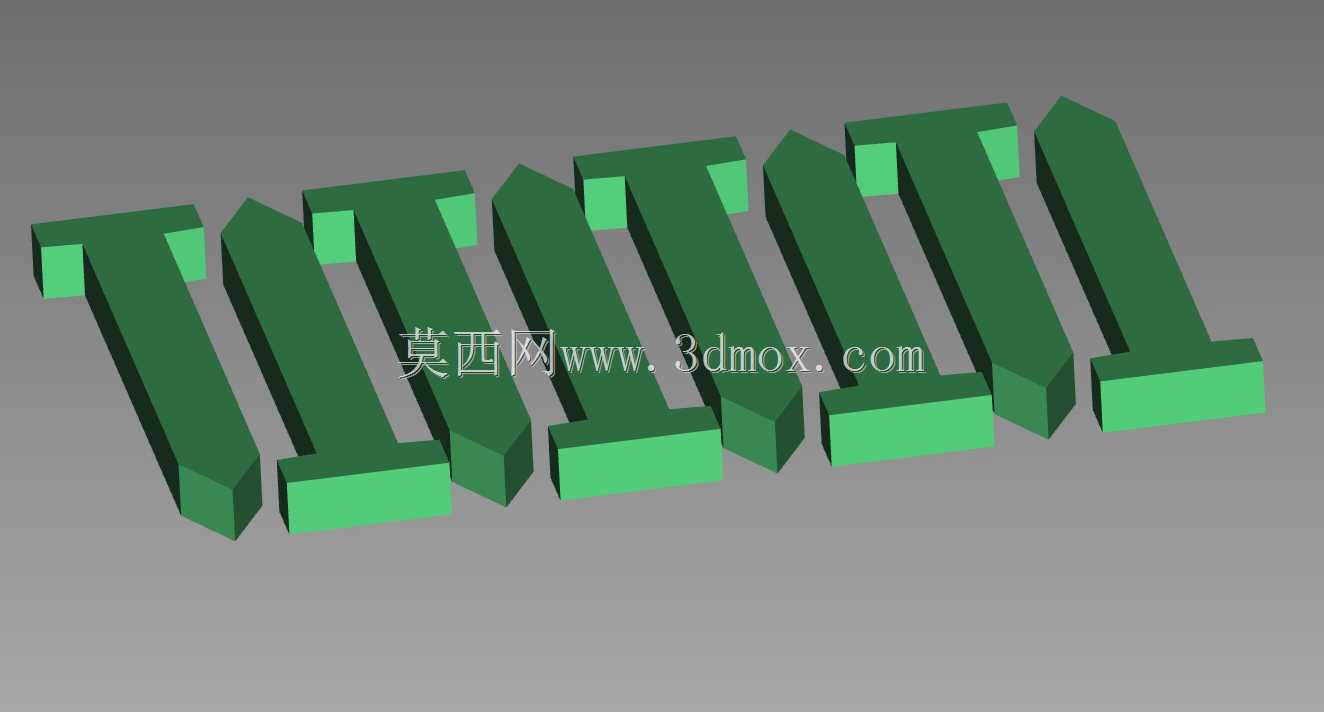

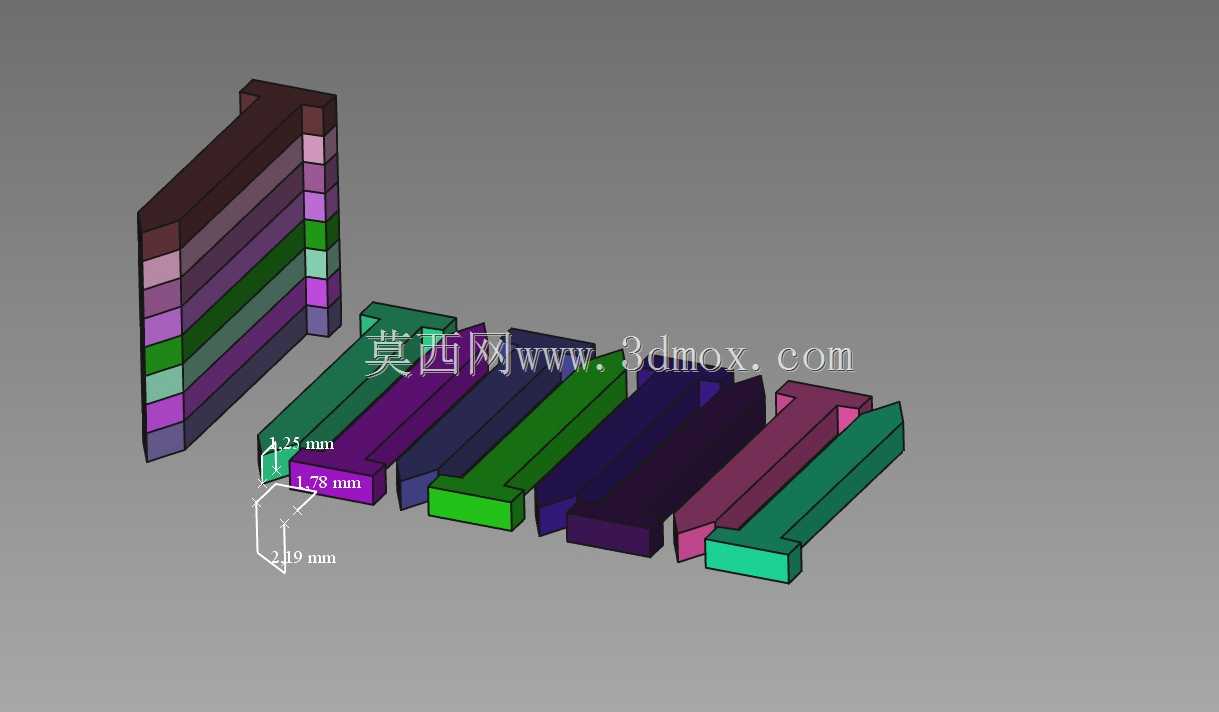

　　从实际使用场景来看，这类平钉主要用在小型桌面级激光设备的底座层叠结构连接上，区别于普通的圆柱销钉，它的钉身做了适配卡槽的止退结构，装配时顺着层板的预设槽位推入即可完成径向定位，不需要额外打销孔过盈压装，现场装配效率比传统销钉方案提升近四成。钉身的厚度做了两个规格的适配，分别是1.25mm和1.8mm，对应激光底座上两种不同宽度的安装槽，单钉长度统一为14mm，这个尺寸是经过装配边界校核的：推入槽位后钉尾不会突出底座安装面，不会干涉后续光路组件的安装，钉头的卡位结构刚好卡紧最外层板的端面，不会出现钉身滑入槽腔内部无法取出的问题。

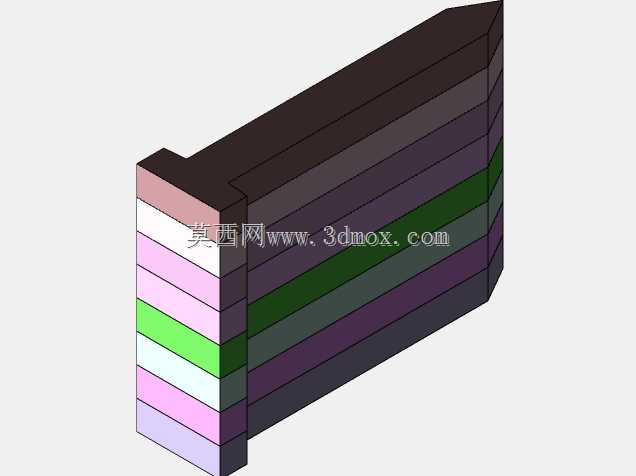

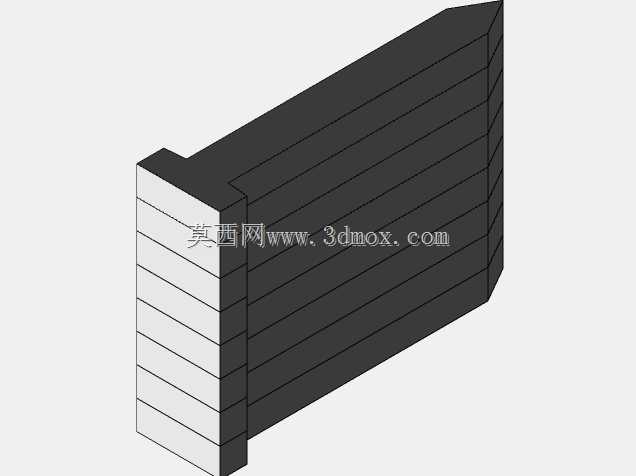

　　设计这类平钉的时候，首先要考虑的是层叠板的堆叠公差，激光底座的层板多为冷轧钢板冲压或者铝板铣削加工，单块板的厚度公差控制在±0.05mm，堆叠8-10层的时候累计公差会达到0.4-0.5mm，所以钉身的宽度尺寸做了微小的负公差设计，既能顺利推入槽位，又不会因为间隙过大出现层板窜动。钉头的卡位台阶高度做了0.3mm的突出量，刚好可以卡在最外层板的沉台位置，装配到位后有清晰的触感反馈，作业人员不需要额外测量就能确认装配到位，避免出现假装配的问题。另外考虑到激光设备运行时会产生持续的微幅振动，钉身和槽位的配合面做了微小的防滑纹理设计，不需要额外点胶固定，就能满足长期振动环境下的防松要求，后期设备维护拆解的时候，只需要用尖嘴钳夹住钉头就能拔出，不会像过盈配合的圆柱销那样需要专用拔销器，维护便利性提升很多。

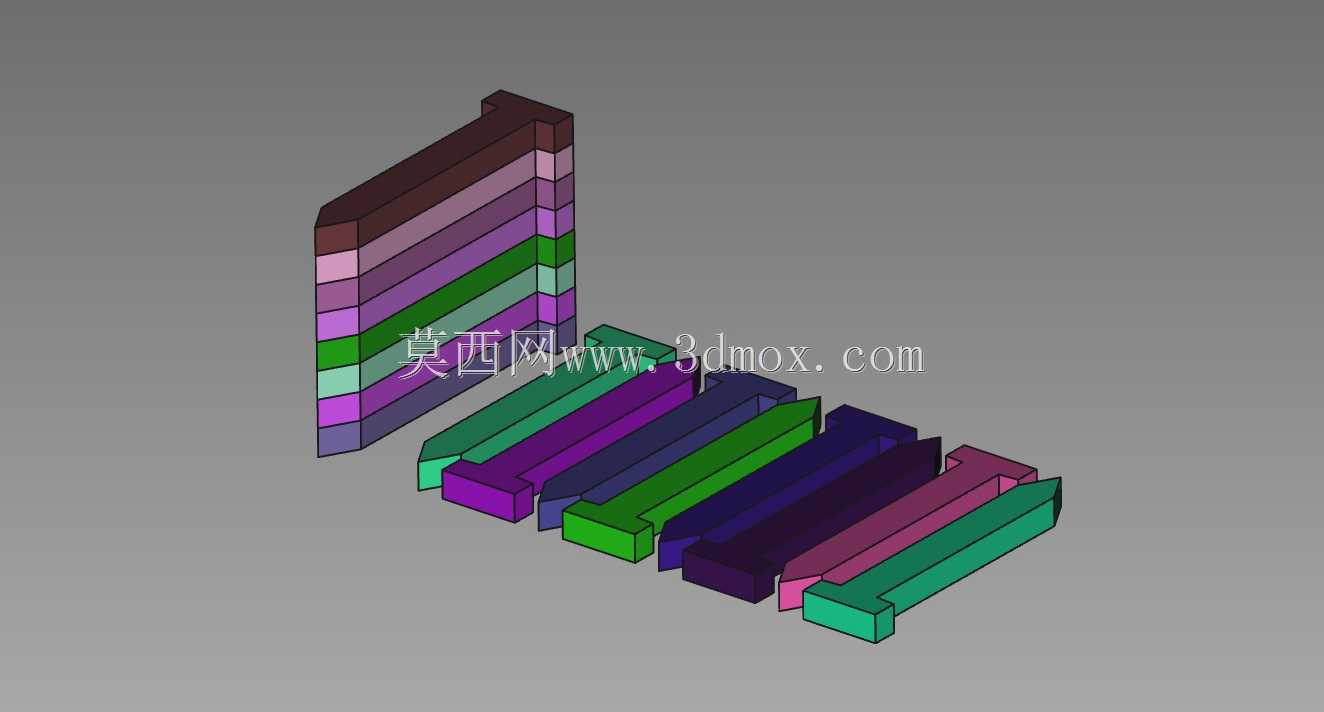

　　从安装边界来看，这类平钉适配的槽位深度需要控制在13.8-13.9mm，槽宽对应1.25mm厚度的平钉做1.28-1.3mm的宽度设计，对应1.8mm厚度的平钉做1.83-1.85mm的槽宽，既保证装配顺畅，又能控制径向窜动量在0.03mm以内，完全满足激光底座定位精度要求。不同颜色的区分是为了现场装配时快速识别规格，避免1.25mm和1.8mm的钉混装导致的装配卡顿，作业人员不需要拿卡尺测量，通过外观颜色就能快速分拣，减少装配出错的概率。在实际的设备测试中，装配这类平钉的激光底座，连续运行72小时模拟加工振动后，层板间的错位量控制在0.02mm以内，光路偏移量远低于设备允许的0.1mm阈值，完全能满足小型激光设备的装配精度要求。另外这类平钉除了用在激光底座上，也可以适配其他需要层叠板快速定位的工装夹具场景，只要槽位尺寸匹配，都能实现快速装配与可靠定位，相比传统的螺丝加销钉的组合方案，零件数量更少，装配工序更短，适合小设备的批量装配生产线使用。
