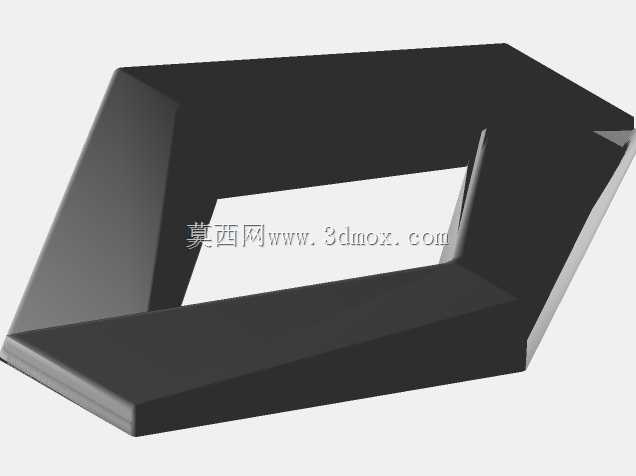

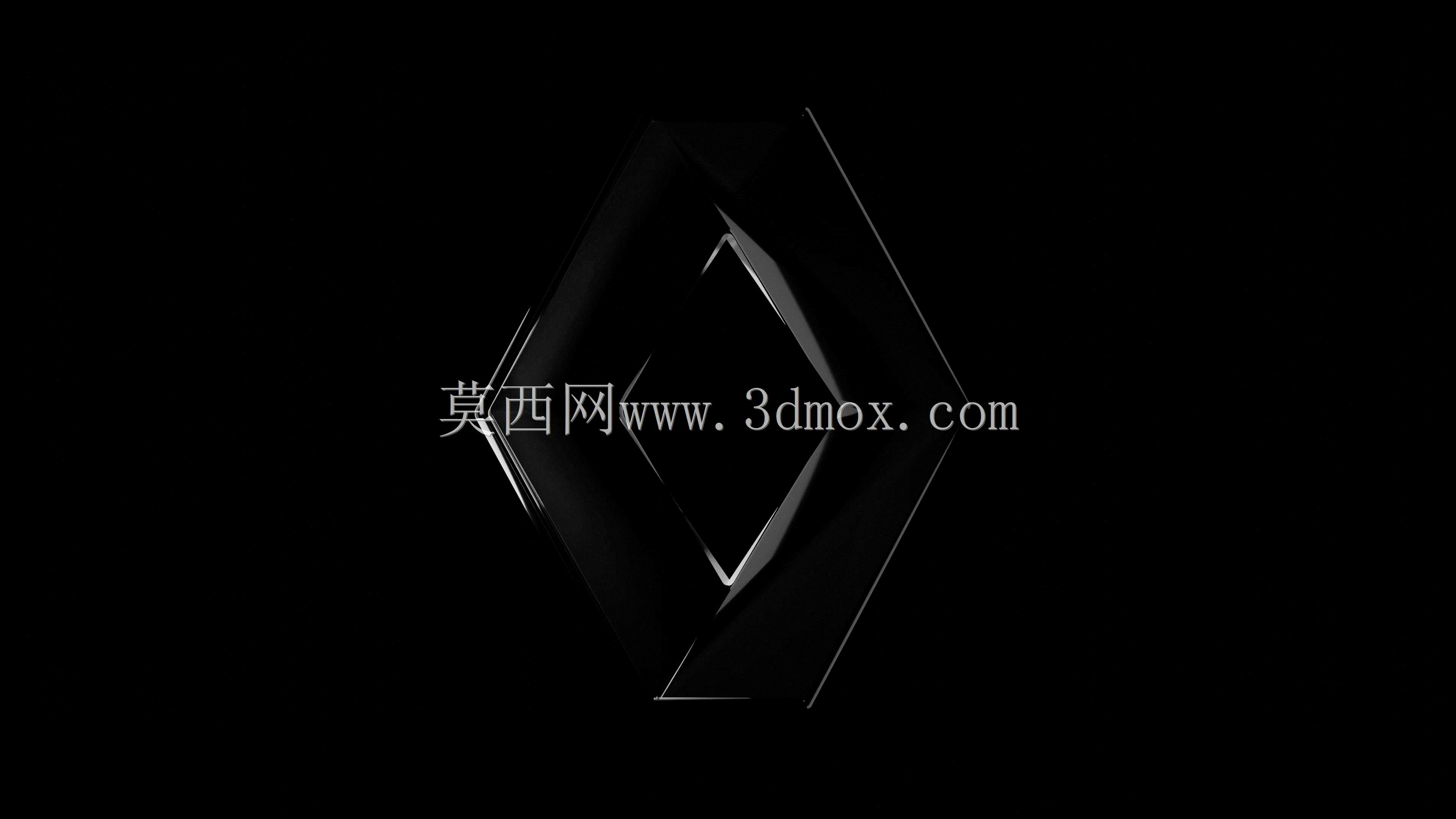

雷诺品牌菱形标识立体结构设计

　　做汽车外饰标识相关的结构设计时，这类品牌LOGO的立体建模是绕不开的基础环节，很多刚入行的工程师容易把这类标识当成简单的平面拉伸件处理，实际落地到量产环节会踩不少安装匹配、光影呈现的坑。先从实际应用场景说，这类标识主要用在整车前脸进气格栅居中位置、尾门行李箱盖居中区域，还有部分车型的轮毂盖、方向盘中央装饰位，不同安装位的结构边界要求完全不一样，不能一套模型通吃所有位置。

　　先说设计思路层面，雷诺这个菱形标识不是正菱形的简单几何拉伸，核心的棱线倒角是视觉呈现的关键，很多新手建模时直接给统一数值的圆角，做出来的实物在自然光下棱线的反光会发虚，没有品牌标识该有的锐利质感。实际建模时要区分外轮廓棱边和内部镂空棱边的倒角差值，外轮廓的倒角半径要比内部棱边大0.3-0.5mm，这个差值是结合汽车外饰件的喷涂工艺定的——标识表面一般做高亮镀铬或者哑光金属质感处理，喷涂过程中漆层会有0.08-0.12mm的厚度堆积，如果内外倒角做一样大，漆层固化后外轮廓的棱线会被漆层填得发圆，远看标识的边界感会弱很多。

　　再讲安装边界的尺寸控制，常规乘用车前脸安装位的标识，整体外廓的菱形对角线长度一般控制在120-150mm区间，厚度方向的突出量不能超过8mm，这个数值是结合行人保护法规要求定的，如果突出量过大，车辆与行人发生碰撞时，标识的突出棱边会增加行人头部或腿部的伤害值，过不了整车的安全校验。尾门位置的标识尺寸会略小一点，对角线长度一般在80-100mm，突出量控制在5mm以内，因为尾门是钣金冲压件，安装基座的平面度公差比进气格栅的塑料基座要严，标识背面的定位销高度要匹配钣金的安装孔深度，一般定位销的插入深度留3mm就够，太长会顶到钣金内侧的线束或者隔音棉，太短会导致定位不稳，车辆行驶过程中出现标识松动异响的问题。

　　从功能特性来说，这类标识不只是品牌识别的装饰件，还要满足整车的环境耐久要求。建模时就要考虑背面的结构设计，不能做成实心结构，实心结构不仅浪费原材料，注塑生产时还容易出现表面缩痕，影响镀铬后的外观质量。一般背面会做网格状的加强筋，筋位厚度控制在1.2-1.5mm，筋位的排布要顺着菱形的对角线方向，既可以保证整体的结构强度，在120℃的高温烘烤和-40℃的低温环境下不会出现形变，还能避免注塑过程中材料流动不均导致的表面缺料问题。另外标识背面要预留3M胶的粘贴槽，槽深控制在0.2mm，刚好能把胶层嵌进去，不会因为胶层的厚度导致标识安装后和基座之间出现缝隙，洗车的时候高压水枪冲进去容易造成胶层脱落。

　　很多人做这类标识建模时容易忽略光影的匹配，实际在整车外饰的评审环节，标识在不同光照角度下的反光均匀度是重要的评审项。建模时要把菱形的四个边做微小的弧面处理，不是绝对的直边，直边结构在正午强光下会出现一条生硬的反光带，破坏标识的整体质感，给每条边做0.15mm的内凹弧面，能让反光沿着棱线均匀散开，不管是正面看还是侧方45度角看，标识的轮廓都清晰饱满。还有内部的镂空区域，棱边的拔模角度要控制在3度，这个角度是配合镀铬工艺的挂具设计定的，角度太小的话，镀铬时电流分布不均，镂空位置的镀层厚度不够，容易出现锈点，角度太大又会让内部棱边的视觉宽度变宽，显得标识笨重。

　　再说到不同安装位的适配差异，轮毂盖上的标识尺寸更小，对角线一般在45-55mm，这个位置的标识还要考虑车轮高速旋转时的动平衡要求，建模时要保证整个标识的质心和旋转中心完全重合，背面的卡扣结构要做周向均布，不能出现单侧偏重的问题，不然车速到120km/h以上时方向盘会出现抖动。方向盘上的标识因为在驾驶舱内部，不需要考虑耐候性的问题，表面一般做哑光镀铬或者水转印纹理，厚度可以做到3mm以内，背面要预留安全气囊盖板的安装间隙，不能和气囊的爆破区域产生干涉，不然气囊弹出时标识会被高速弹出，造成安全隐患。

　　实际建模过程中，不要直接用平面导入的矢量图做单步拉伸，要先把菱形的四个顶点做空间位置的微调，让整个标识的表面有一个微小的外凸弧面，弧面的曲率半径和安装基座的曲率保持一致，比如前脸进气格栅一般是有整体的外凸弧度，曲率半径在800-1200mm之间，标识的表面弧面要和这个曲率匹配，安装后才不会出现边缘翘起的问题，视觉上也能和整个前脸的造型融为一体，不会有突兀的粘贴感。另外标识的边缘要做0.1mm的锐边倒钝，这个细节很多人会漏，完全锐利的边缘在装配过程中容易划伤工人的手，车辆使用过程中也容易积灰，倒钝0.1mm既不会影响视觉上的锐利感，还能提升装配的安全性，减少积灰的清理难度。
