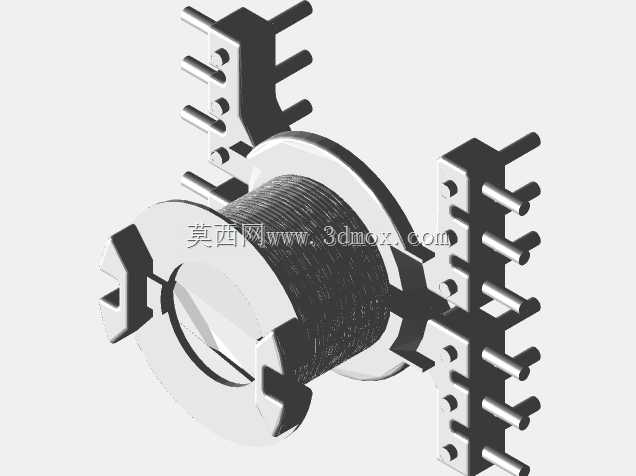

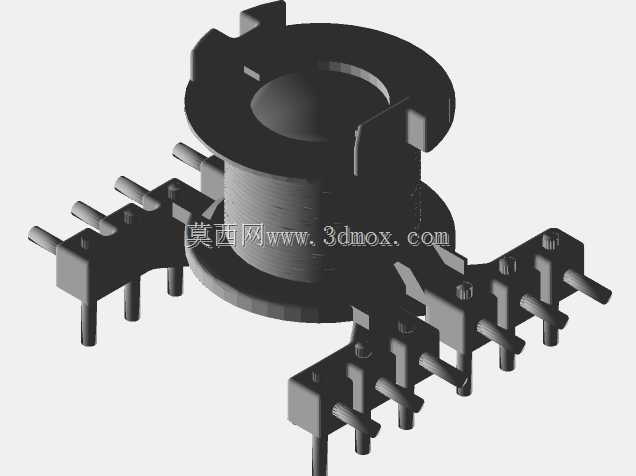

12针RM8变压器线圈成型工装结构

　　在小型电子变压器批量生产环节，线圈成型工序直接决定后续引脚焊装、骨架插装的良品率，这款适配RM8规格12针骨架的线圈成型结构，主要面向小功率开关电源、信号隔离模块的变压器绕制后整型工序使用，解决手工整型带来的线圈松散、引脚对位偏差、绝缘层刮损等常见产线问题。从实际产线应用来看，这类成型结构多配套在自动绕线机的出料工位，或是作为独立整型工位的工装核心部件，当绕线机完成漆包线在RM8骨架上的分层绕制、包胶工序后，带线圈的骨架会被送入成型位，通过结构件的定位与施压动作，让绕制完成的线圈外径、端面平整度完全匹配RM8骨架的磁芯装配尺寸，避免线圈外径超差导致后续磁芯扣合出现缝隙，进而影响变压器的电感参数一致性。

　　设计过程中首先要锁定RM8骨架的安装边界，RM8作为标准小型磁芯配套骨架，其本体的安装定位槽、12针引脚的排布间距是整个结构的设计基准，成型件的定位凹槽完全贴合骨架的外缘轮廓，放入骨架后不会出现横向窜动，12个对应引脚的让位槽深度刚好覆盖引脚的非焊锡段，避免整型过程中压力直接作用在引脚上导致引脚弯折、镀层脱落。成型施压面的弧度完全匹配RM8线圈的设计绕径，施压过程中不会对线圈局部造成过度挤压，防止内层漆包线的绝缘层被压破损造成匝间短路，同时施压面做了镜面抛光处理，不会勾刮线圈外层的绝缘胶带。结构的导向部分采用了小间隙滑配设计，上下模合模过程中不会出现偏载，保证线圈圆周方向的施压均匀，整型后的线圈端面跳动量可以控制在0.1mm以内，

　　完全满足后续磁芯装配、真空浸漆的工艺要求。从功能特性来看，这款成型结构除了完成线圈的径向整型外，还同步完成引脚的初步校直，绕线过程中因为张力拉扯可能出现的引脚轻微歪斜，会在合模过程中被让位槽修正到标准垂直度，省去后续单独校直引脚的工序，单工位的整型节拍可以控制在2秒以内，适配中小批量电子变压器的生产节奏。设计时还特意预留了碎屑排出槽，整型过程中可能掉落的漆包线碎屑、胶带残边会顺着槽体排出定位区，不会积存在定位槽内导致骨架放置不到位，减少日常工装维护的频次。实际使用中，这类成型结构的安装尺寸可以直接适配市面上多数通用绕线机的工装接口，不需要额外做安装板的改造，更换不同规格骨架的成型件时，只需要松开两个固定螺钉即可完成切换，

　　适配多规格小批量的柔性生产需求。结构的受力部件都做了圆角过渡处理，没有尖锐的棱角，避免操作人员上下料时被刮伤，同时所有与线圈接触的部位都做了防静电处理，防止静电击穿漆包线的绝缘层造成变压器隐性失效。在通讯设备、消费电子的电源模块生产线上，这类线圈成型结构的精度直接决定了变压器成品的参数一致性，相比手工整型的方式，采用该结构整型后的线圈，后续磁芯装配的良品率可以提升15%以上，引脚焊装时的虚焊、偏焊概率大幅降低，同时也减少了线圈松散导致的变压器工作时出现异响的问题。
