思科品牌发光标识立体结构设计方案

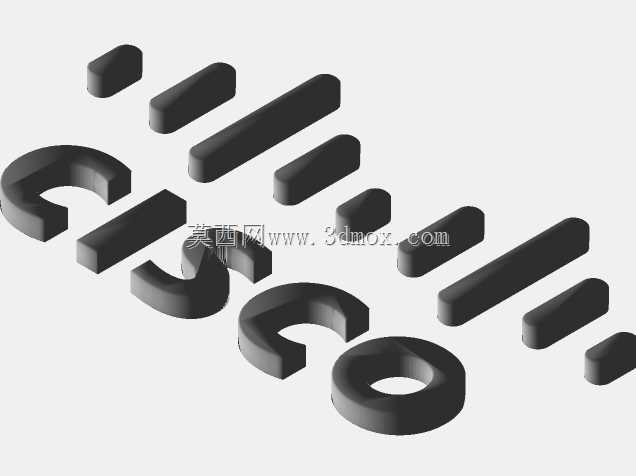

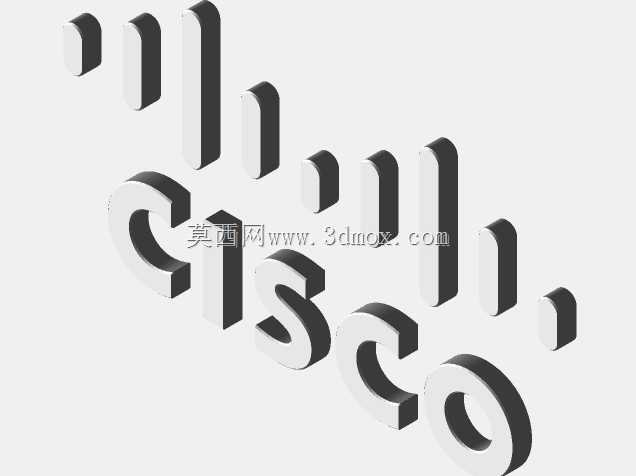

　　这款品牌标识的立体结构设计，核心围绕通讯类企业线下场景的视觉呈现需求展开，在结构设计阶段首先考虑了不同安装场景的适配边界，包括企业前台背景墙安装、展会展位标识布置、办公区导视系统配套三类主流应用场景，针对不同场景的安装基面特性预留了对应的安装固定位。从结构特性来看，标识整体采用分体式字符拼接结构，每个独立字符单元都做了等厚的立体侧边处理，侧边厚度控制在20-30mm区间，既保证了侧视角度的立体观感，又不会因厚度过大增加整体重量、提升安装难度。字符的发光面做了内凹式导光槽设计，导光槽的深度根据每个字符的笔画宽度做了差异化调整，窄笔画位置的导光槽深度适当收浅，宽笔画位置的导光槽深度做加深处理，避免发光时出现笔画明暗不均、边缘漏光的问题。

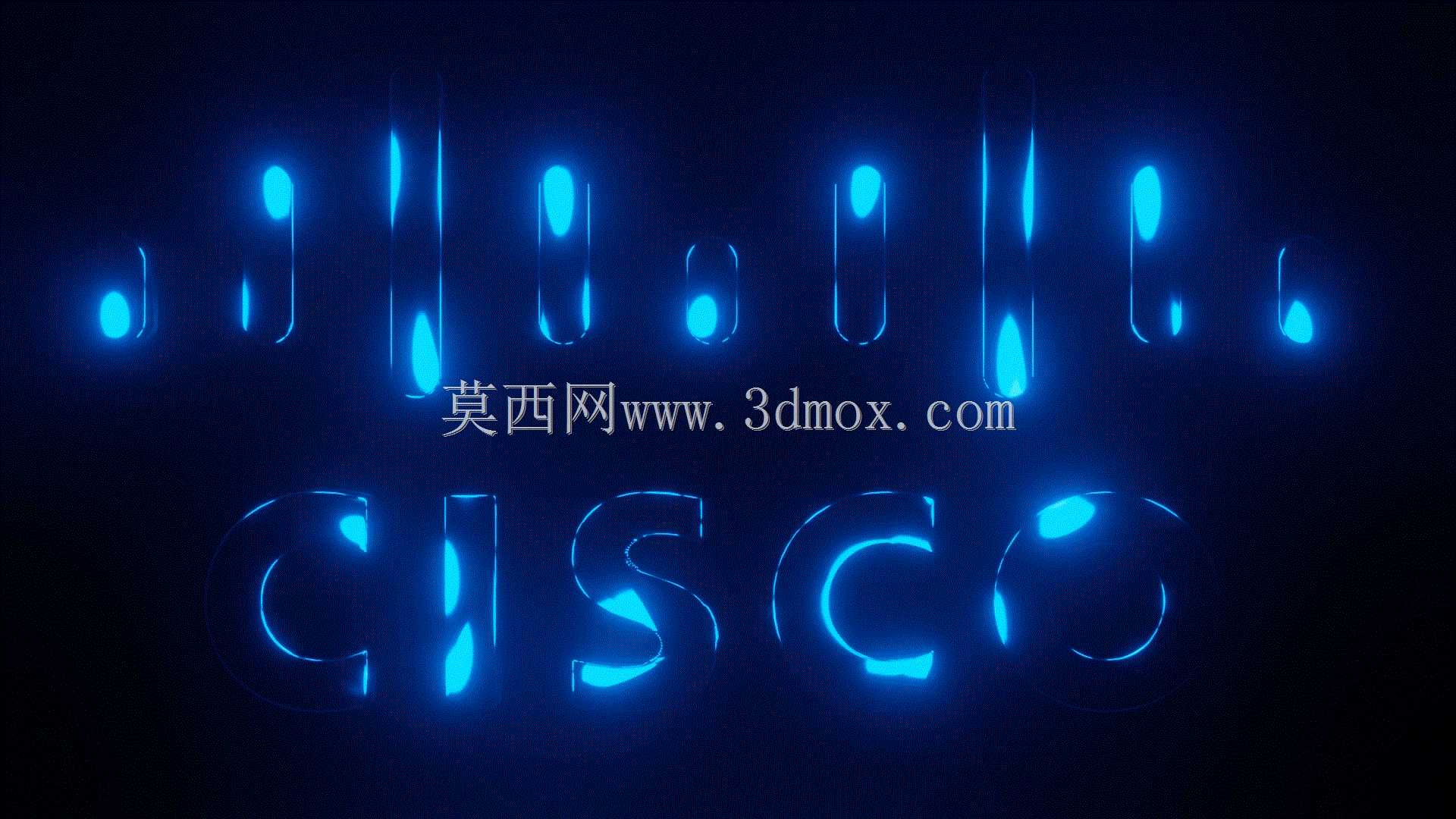

　　设计过程中针对标识的发光均匀性做了多轮结构验证，最初的方案采用直贴式灯带布置，测试后发现字符圆弧转折位置存在明显的暗区，后续调整为灯带随字符笔画轮廓蛇形排布的结构，同时在导光槽内壁增加漫反射纹理，让光线在槽内经过多次反射后均匀从正面透出，解决了圆弧段亮度不足的问题。安装边界方面，标识整体的外轮廓尺寸按照常用的前台背景墙安装比例做了适配，整体长宽比控制在3:1左右，单组标识的最大宽度控制在1.8m以内，适配绝大多数企业前台的墙面宽度，同时每个字符单元的背部都预留了挂装孔位和背胶粘贴位，既可以采用膨胀螺丝挂装的方式固定在水泥基面，也可以采用强力背胶粘贴的方式固定在玻璃、亚克力饰面等光滑基面，不需要额外定制安装支架。在结构强度设计上，

　　字符的外壳采用薄壁结构，壁厚控制在2mm，在保证整体结构刚性的前提下尽可能降低自重，每个字符的边角位置都做了R3的圆角过渡处理，避免安装和搬运过程中出现锐边划伤的问题，同时也能减少应力集中，避免长期使用过程中边角位置出现开裂变形。针对户外临时使用的场景，标识的字符拼接位置做了简易的防水密封结构，拼接缝处预留了密封胶槽，打胶后可以达到基础的防雨效果，满足短期户外展会布置的使用需求。标识的背部预留了走线槽位，供电线路可以隐藏在背部槽体内，不会从侧面或正面露出线路，保证整体视觉的整洁性，走线槽的尺寸适配常规的低压电源线材，同时预留了分线位，每个字符单元的供电线路可以独立插拔，单个字符出现故障时可以单独拆卸维修，不需要整体拆解标识。

　　从实际使用的功能角度出发，这款标识除了基础的品牌视觉展示作用外，还可以搭配不同色温的光源适配不同的装修风格，冷光源适配科技感较强的办公空间，暖光源适配偏商务沉稳的接待空间，结构上预留了光源更换的拆装位，不需要破坏标识整体结构就可以完成光源的替换维护。在建模过程中，所有字符的曲面都做了连续性处理，字符外轮廓的曲面曲率连续达到G2级别，加工时无论是采用亚克力雕刻粘接、还是3D打印一体成型，都能保证曲面顺滑无台阶，不会出现加工后表面有棱线、影响视觉效果的问题。针对不同加工工艺的适配，模型也做了对应的结构调整，适合雕刻加工的版本将字符拆分为正面面板、侧边围边、背部底板三个独立部件，每个部件的拼接位置都做了定位止口，粘接时可以快速对位，不需要反复调整位置；适合3D打印加工的版本将字符做了一体化处理，仅预留背部的光源安装腔和走线位，打印完成后只需要安装光源和背板即可使用，减少后期装配的工作量。
