复古轮式牵引古炮台摆件结构设计

　　这款轮式古炮结构的设计，最初是面向文创展陈、复古场景搭建以及工业风软装陈设的需求开发，在做结构拆解前，首先要明确其核心应用边界：作为静态展示类结构，它不需要承受实际发射的膛压载荷，所有结构强度设计都围绕运输搬运、长期静置摆放的受力需求展开，不需要考虑高温燃气冲刷、后坐缓冲的动态工况，但要还原真实古炮的结构比例与装配逻辑，保证外观还原度的同时，兼顾生产加工的可行性。

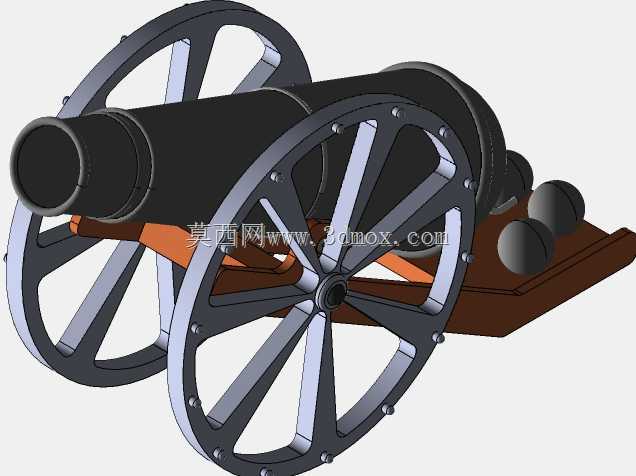

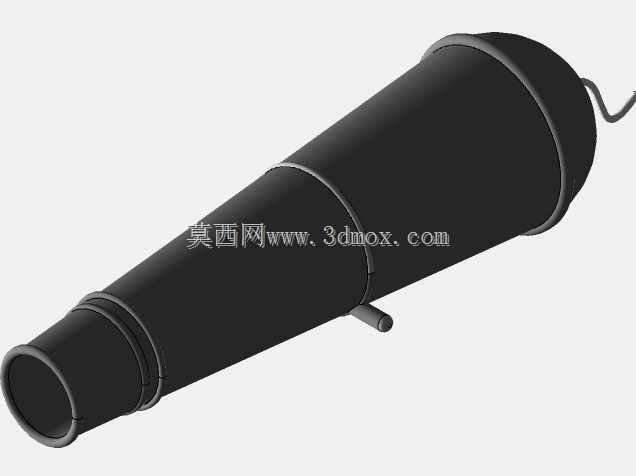

　　从整体结构布局来看，该结构分为炮管主体、双轮牵引炮架、弹丸承托槽三个核心模块，炮管采用前粗后细的锥筒造型，炮口位置做了加厚的炮口箍结构，炮身中部、尾部分别设置两道加强箍，既还原了古炮铸造时期的箍圈加强结构，也能在做金属质感表面处理时，增加结构的层次感，避免长筒形炮身的视觉单调感。炮管尾部做了圆弧封端结构，侧面预留了引信插孔的结构特征，插孔位置做了下沉的小平台，还原古炮点火引信的安装位置，这个位置在实际加工时可以做内嵌的金属色涂装，强化细节真实感。

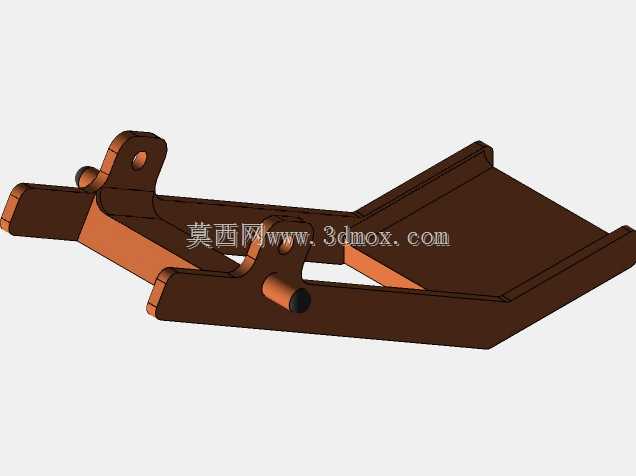

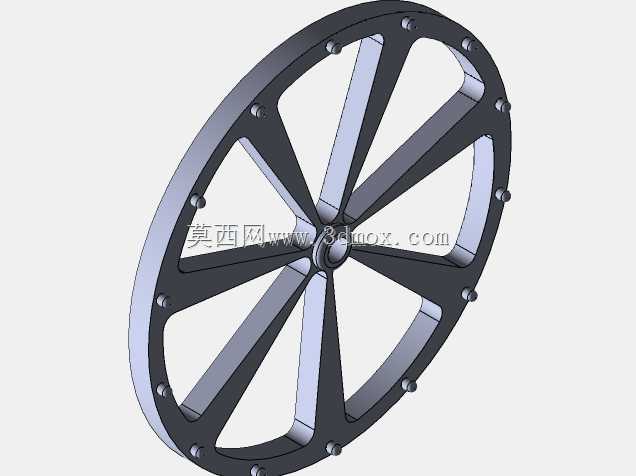

　　炮架部分采用木质纹理的承力结构设计，两个大直径辐条轮对称布置在炮身重心靠前的位置，保证整个结构静置时的稳定性，不会出现前倾或者后翻的问题。辐条轮采用八根辐条的对称布局，轮缘位置做了金属包边的结构特征，轮缘与辐条的连接位置设置了外露的铆钉固定结构，每侧轮缘均匀布置12个铆钉特征，还原老式木轮的铁箍固定工艺。轮轴采用贯穿式结构，两端伸出轮缘的位置做了轴端挡盖的特征，避免视觉上出现轴结构穿帮的问题。炮架的纵向承力梁从轮轴位置向前延伸，在炮口下方形成承托托盘，托盘上设置三个半球形的定位凹槽，用来放置配套的球形弹丸模型，凹槽的直径与弹丸直径做0.2mm的间隙配合，保证弹丸放置后不会随意滚动，同时拿取顺畅。纵向梁向后延伸的部分形成炮尾的支撑结构，在炮管尾部下方做了贴合炮管圆弧的支撑座，支撑座与炮管之间设置了两个固定箍带，把炮管牢牢固定在炮架上，箍带的连接位置同样做了铆钉固定的细节特征。

　　尺寸边界方面，整个结构的总长度控制在320mm左右，轮径为180mm，炮管最大直径为60mm，整体高度从放置平面到炮管最高点为200mm，这个尺寸比例既保证了摆放时的视觉存在感，又不会占用过多的桌面或者展陈空间，适合放在展厅展柜、办公桌面、主题商业空间的陈设架上使用。结构的重心设计在轮轴前方20mm的位置，静置时炮架尾部的支撑脚会完全贴合放置平面，两个轮子与尾部支撑脚形成三个稳定的支撑点，支撑脚的底部做了5mm见方的小平底结构，避免尖锐棱边刮伤放置台面，同时增大接触面积，提升放置稳定性。如果需要做短距离的位置移动，只需要下压炮尾的承托梁，让尾部支撑脚抬离平面，就可以通过两个轮子牵引移动，和真实古炮的牵引移动逻辑完全一致，这个结构设计也提升了摆件的互动性。

　　在建模的过程中，所有的圆弧过渡都做了统一的R角处理，炮身的加强箍位置做了R2的圆角过渡，炮架木质结构的所有棱边都做了R1的圆角，避免3D打印或者注塑加工时出现尖锐棱边的应力集中问题，同时也更贴近老式木质构件磨耗后的圆润质感。弹丸采用标准的球形结构，直径为28mm，三个弹丸的尺寸完全一致，表面做光滑处理，模拟铸铁弹丸的金属质感，和炮管的金属质感形成视觉呼应。炮架的木质结构部分，在建模时预留了0.3mm的表面纹理深度，可以在后期渲染或者表面处理时，做出木纹的凹凸质感，和金属部件形成材质对比，提升整体的视觉层次。

　　从结构装配逻辑来看，整个模型可以拆分为炮管、左轮、右轮、轮轴、炮架主体、三个弹丸共7个独立零件，零件之间的配合都采用间隙配合设计，轮轴与炮架的轴孔配合间隙为0.15mm，保证轮子可以顺畅转动，不会出现卡滞的问题；炮管与炮架支撑座的贴合面做了仿形设计，装配时可以直接卡入定位，不需要额外的粘接定位结构，如果是做拼装类的产品，这个拆分方式也能降低模具的复杂度，减少生产时的脱模难度。需要注意的是，炮管的内孔不需要做通腔设计，只需要在炮口位置做20mm深度的内孔特征即可，既还原了炮口的中空视觉效果，又能减少打印或者注塑时的材料消耗，同时避免长通孔加工带来的同轴度误差问题。引信插孔的位置做了直径3mm、深度5mm的盲孔特征，不需要打通炮管内壁，保证炮管结构的整体性。

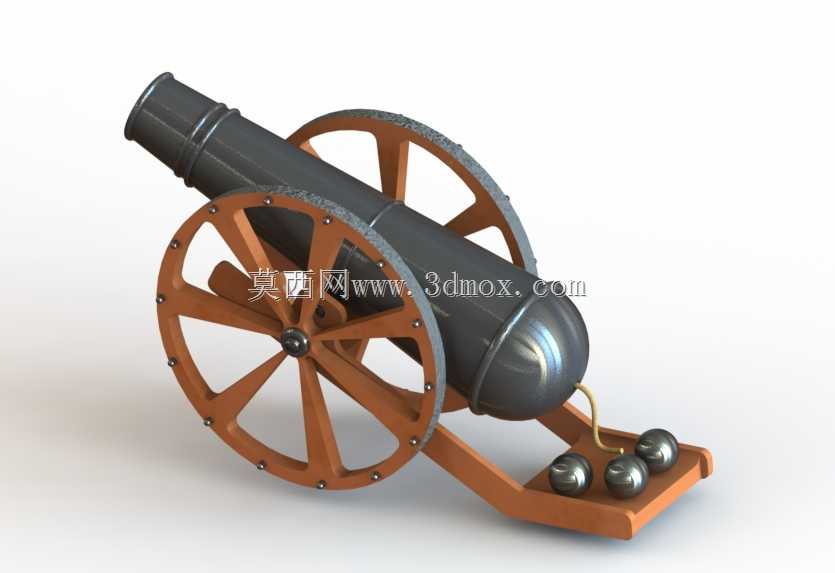

　　在场景适配性上，这个结构除了作为单独的摆件使用，还可以适配复古军事主题的沙盘场景、历史主题展馆的展陈配套、影视道具的等比例缩小模型使用，因为所有结构比例都参考了真实古代前膛炮的尺寸比例缩放，没有做夸张的变形设计，所以在场景搭配时不会出现违和感。如果是做放大版本的户外景观雕塑，只需要把各个零件的壁厚做相应加厚，轮轴部分更换为金属材质提升承力强度，就可以直接放大使用，结构本身的受力布局是合理的，不需要做额外的结构调整。在做表面处理时，金属部件可以做铸铁发黑、古铜做旧的效果，木质炮架部分可以做胡桃木、橡木的木纹涂装，铆钉、轮轴包边等细节可以做亮银色的金属点缀，进一步提升结构的真实感。整个结构没有复杂的曲面特征，所有特征都可以通过常规的拉伸、旋转、阵列命令完成建模，建模过程中不需要做复杂的曲面拟合，对于结构设计从业者来说，这个模型可以作为复古工业类产品结构设计的参考案例，学习如何在保证外观还原度的前提下，优化零件拆分与装配逻辑，兼顾展示效果与加工可行性。
